ЯАЗ-М204 и ЯАЗ-М206. СМЕНА ФИЛЬТРУЮЩЕГО ЭЛЕМЕНТА ФИЛЬТРА ТОНКОЙ ОЧИСТКИ ТОПЛИВА



Фильтрующие элементы нужно менять в такой последовательности;

1) отвернуть сливную пробку 1 (рис. 73) и слить топливо из корпуса фильтра;

2) отвернуть ключом с зевом 19 мм болт 14 крепления корпуса;

3) снять корпус 2 и удалить старый фильтрующий элемент 6;

4) промыть бензином или чистым дизельным топливом внутренние поверхности корпуса;

5) поставить в корпус пружину 3, шайбу 4, резиновую прокладку 5. фильтрующий элемент (металлическим фланцем вниз), на верхний фланец установить резиновую прокладку 8;

6) перед установкой корпуса на место поставить шайбу 15 болта крепления и прокладку 7 корпуса; установить корпус с элементом на место и тщательно затянуть болт 14;

7) через отверстие в крышке залить в фильтр чистое топливо;

8) пустить двигатель и проверить, нет ли течи топлива в местах соединений.

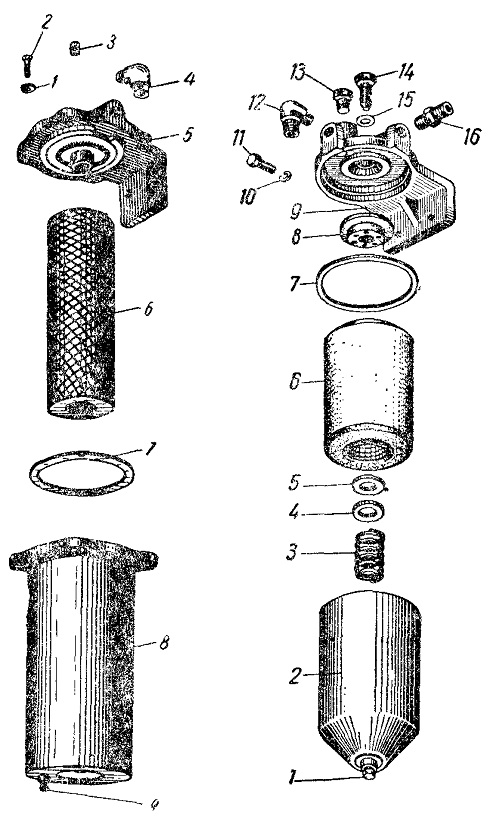

Рис. 72. Детали топливного фильтра грубой очистки: ; — шайба; 2 — болт; 3 — пробка; 4 — угольник; 5—крышка фильтра; 6 — фильтрующий элемент; 7—прокладка крышки; 8 — корпус фильтра; 9 — сливная пробка

Рис. 73. Детали топливного фильтра тонкой очистки:
1 — сливная пробка; 2 — корпус фильтра; 3- пружина; 4 и 15 — шайбы: 5, 7 и 8-прокладки; в — фильтрующий элемент; 9 — крышка фильтра; 10— пружинная шайба; 11 и 14—болты 12—угольник; 13—пробка; 16—штуцер
