ЯАЗ-М204 и ЯАЗ-М206. ГОЛОВКА БЛОКА ЦИЛИНДРОВ

ГОЛОВКА БЛОКА ЦИЛИНДРОВ И МЕХАНИЗМЫ, РАСПОЛОЖЕННЫЕ В НЕЙ

ЯАЗ-М204 и ЯАЗ-М206. ГОЛОВКА БЛОКА ЦИЛИНДРОВ

Головка блока цилиндров представляет собой цельную отливку из легированного чугуна и прикрепляется к блоку при помощи шпилек, ввернутых в блок. Шпильки изготовлены из хромоникелевой стали и термически обработаны. Для обеспечения отвода тепла головка имеет водяную рубашку, сообщающуюся с водяной рубашкой блока.

В головке блока цилиндров размещены клапаны, толкатели, штанги коромысел, пружины толкателей и клапанов, насос-форсунки и механизм управления насос-форсунками.

Каждый цилиндр имеет по два выпускных клапана 1 (рис. 30) и одну насос-форсунку, расположенную между ними.

Седла 7 клапанов вставные, изготовленные из специального жаропрочного белого чугуна, запрессованы в гнезда с натягом до 0,09 мм.

Седла и чугунные направляющие втулки 3 окончательно обрабатывают после их запрессовки в головку.

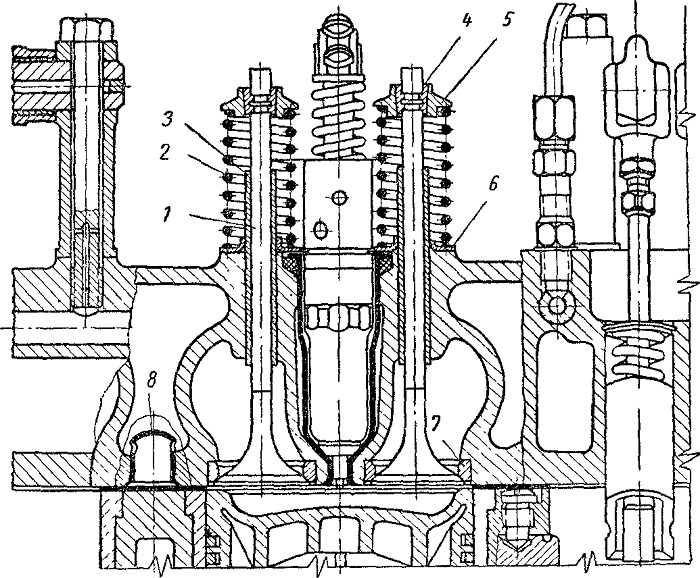

Рис. 30. Разрез головки цилиндров:
1—выпускной клапан; 2—пружина клапана; 3 — направляющая клапана; 4 — сухарь клапана; 5 — тарелка пружины клапана;
6 —шайба пружины клапана; 7— седло клапана; 8 — водяная форсунка (большая)
