ЯАЗ-М204 и ЯАЗ-М206. ШАТУН
Шатун (рис. 22) штампуется из легированной стали. Крышку нижней головки
крепят к шатуну двумя болтами из хромоникелевой стали. Затягивать гайки
болтов шатуна необходимо с моментом 8—9 кгм. Окончательную обработку
постелей под вкладыши и торцов головки шатуна производят вместе с
крышкой; поэтому при снятии и установке крышек нельзя менять их местами
и перевертывать. Чтобы не перепутать крышки, на нижних головках шатуна и
на крышках ставят метки.
Верхняя и нижняя головки шатуна должны иметь определенный вес, что
достигается снятием металла с бобышек головок. В нижней головке шатуна
установлены биметаллические вкладыши, в верхнюю запрессованы две втулки
из бронзы с винтовыми канавками на внутренней поверхности.
Вдоль всего стержня шатуна просверлен канал, соединяющий кольцевое
пространство между втулками верхней головки с канавками нижней головки.
В этом канале около нижней головки запрессована втулка, дозирующая
поступление масла в верхнюю головку для смазки пальца и охлаждения
поршня. В верхней головке установлен распылитель, через который масло
попадает на днище поршня.

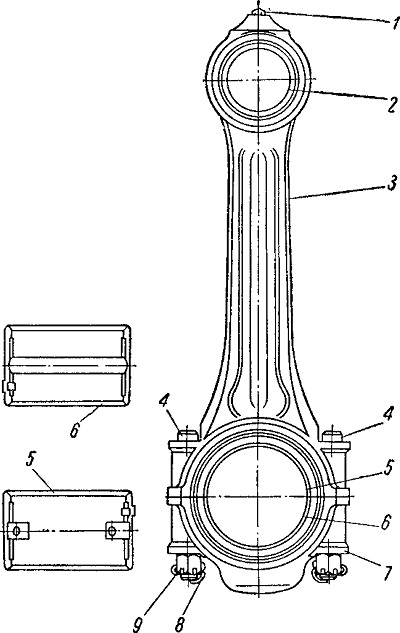

Рис. 22. Шатун:
1 — распылитель; 2— втулка верхней головки; 3 — стержень; 4 — болты
крышки;
5 — верхний вкладыш нижней головки;
6 — нижний вкладыш нижней головки;
7 — крышка; 8 — шплинты; 9 — гайки болтов крышки
