ЯАЗ-М204 и ЯАЗ-М206. РАСПРЕДЕЛИТЕЛЬНЫЙ И УРАВНОВЕШИВАЮЩИЙ ВАЛЫ

Распределительный вал 11 (рис. 27) представляет собой штампованную деталь из низкоуглеродистой легированной стали. Кулачки и шейки цементированы и закалены. Вал установлен в верхней части блока на пяти подшипниках.
На каждый цилиндр приходится по три кулачка, из них два крайних для привода толкателей коромысел клапанов и один средний для привода толкателя коромысла насос-форсунки. Кулачки шлифованы и полированы.

Два крайних подшипника представляют собой втулки из ковкого чугуна, в которые запрессовано по две втулки из стали, залитой свинцовистой бронзой.

Внутренние поверхности втулок точно обработаны, причем неконцентричность их относительно наружной поверхности чугунной втулки должна быть не более 0,0125 мм\ поэтому при установке в блок их не надо обрабатывать.

На передней цапфе вала установлены две упорные шайбы 19, изготовленные из специальной бронзы. Осевые нагрузки, действующие через шестерню на распределительный вал, воспринимаются этими шайбами, которые соприкасаются с одной стороны с торцом бурта распределительного вала 11, а с другой — с торцом ступицы противовеса 7. Осевой зазор в упорном подшипнике 0,10—0,32 мм (для нового двигателя) .

Каждый промежуточный подшипник распределительного вала состоит из двух взаимозаменяемых вкладышей 9, изготовленных из алюминиевого сплава и обработанных с большой точностью. Вкладыши удерживаются двумя

пружинными кольцами и фиксируются в блоке стопорными винтами. После установки в блок промежуточные подшипники не обрабатываются.

Масло к подшипникам распределительного вала подается по продольному и радиальным каналам каждой шейки.

В продольный канал распределительного вала со стороны крепления шестерни запрессован штифт привода тахометра.

Распределительная шестерня с зубьями левого направления спирали напрессована на вал и закреплена гайкой с замковой шайбой; она удерживается от провертывания полукруглой шпонкой. На другом конце вала укреплен противовес уравновешивающей системы.

Уравновешивающий вал 16 установлен в двух подшипниках.

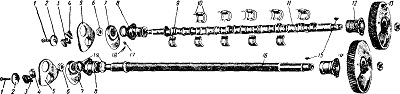

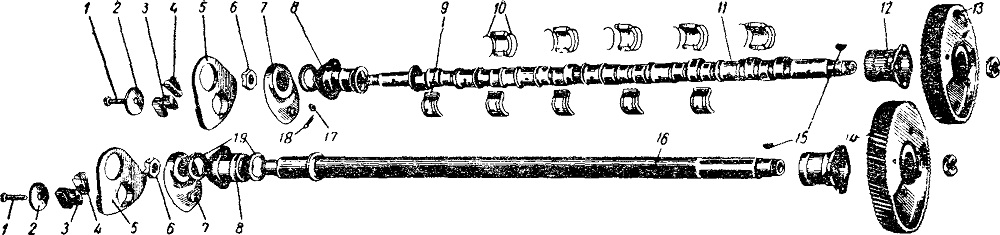

Рис. 27. Детали распределительного и уравновешивающего валов:
1 — болт; 2-шайба; 3—кулачок; 4 — листовые пружины; 5—балансир противовеса; 5 — гайка крепления противовеса; 7 — противовес; 8— упорная втулка; 9—вкладыш распределительного вала; — пружинные замковые кольца промежуточных вкладышей распределительного вала; 11— распределительный вал; 12—втулка; 13 — шестерня распределительного вала; 14 — шестерня уравновешивающего вала; 15 — сегментные шпонки; 16 — уравновешивающий вал; 17 — гайка; 18 — шплинт; 19 — шайба упорных втулок
