ЯАЗ-М204 и ЯАЗ-М206. МЕХАНИЗМЫ, РАСПОЛОЖЕННЫЕ В
ГОЛОВКЕ БЛОКА ЦИЛИНДРОВ - ЧАСТЬ 1
Клапан изготовлен из жаропрочной стали. Торец стержня клапана
закаливается.
Клапаны к седлу не притирают, а только полируют вместе с седлом
мелкозернистой пастой. Для того, чтобы обеспечить плотное закрытие
клапанов без их притирки, рабочая фаска седла под клапан выполнена
строго концентрически по отношению к отверстию направляющей клапанов;
допустимое биение не должно превышать 0,03 мм. Коническая посадочная
поверхность головки клапана также должна быть выполнена концентрически
по отношению к стержню.
В верхней части стержня клапана сделаны две канавки, в которые
выступающими поясками входят две половинки сухарей 4 (рис. 30). Наружная
поверхность сухарей коническая и входит в коническое гнездо тарелки 5
пружины 2.
Между насос-форсунками и их гнездами установлены стаканы, штампованные
из отожженной меди. Уплотнение стаканов осуществляется внизу обжимкой, а
в верхней части стакана имеется фланец, который обжимает в канавке
головки уплотнительное кольцо из маслостойкой резины. После запрессовки
внутреннюю поверхность стакана обрабатывают.
Уплотнение насос-форсунки выполнено по выступающему коническому пояску в
нижней части стакана.
Открытие клапанов и движение плунжера насос-форсунки происходит под
действием кулачков распределительного вала, которые сообщают толкателям
поступательное движение. Толкатели через
короткие штанги приводят в движение коромысла, а
коромысла — клапаны и плунжеры насос-форсунок.
Коромысла каждого цилиндра установлены на валике, укрепленном в двух
чугунных стойках 13 (рис. 31), каждая из которых прикреплена одним
болтом 7 к верхней плоскости головки. При отвертывании двух болтов,
крепящих стойки валика коромысел, можно откинуть стойки с коромыслами и
валиком и получить доступ к клапанам и насос-форсунке.
Коромысла клапанов изготовлены из
углеродистой стали. Плечо коромысла 4, действующее на клапан,
подвергнуто закалке; поверхность его шлифована. В плече коромысла 6
насос-форсунки сделано отверстие, в которое запрессован шаровой палец с
заваль-цованной на нем шаровой чашкой 5. Сферическая поверхность пальца,
а также сферическая поверхность и плоскость чашки цементованы и
закалены. С другой стороны плеч коромысел запрессованы бронзовые втулки,
в отверстия которых вставлены стальные распорные втулки. Внутри
последних проходят пустотелые пальцы, соединяющие коромысла с вилками 8,
которые связаны со штангой. Ввертывая или вывертывая штангу, регулируют
зазор между торцами клапанов и коромыслами, а при установке
насос-форсунки также положение ее плунжера по высоте.
В отверстия коромысел под валики запрессованы
бронзовые втулки.
Штанги 10 толкателей изготовлены из хромоникелевой стали и
термически обработаны. Нижняя часть поверхности штанг шлифованная,
сферическая, а верхняя имеет резьбу для соединения с вилкой и участок
квадратного сечения для захвата ключом.
Толкатель 11 представляет собой стакан, нижняя часть которого
заканчивается вилкой. В отверстия вилки установлена ось
ролика. Ролик вращается на оси на игольчатом
подшипнике. Ось ролика подвергнута цементации и закалке.
Внутри корпуса толкателя имеется гладко обработанное сферическое гнездо,
в которое упирается сферический конец штанги. На утолщенный конец штанги
опирается шайба 12 пружины толкателя. Другой конец пружины упирается в
шайбу, расположенную
в расточке головки цилиндров и фиксируемую в ней замочным проволочным
кольцом 14. Кольцо имеет отогнутые концы и входит в канавку, проточенную
в головке цилиндров. Замочное кольцо должно быть правильно уложено в
канавке: отогнутые концы не должны упираться в стенку канавки, в
противном случае кольцо выпадет из канавки, вследствие чего может
произойти авария.
Для каждых трех толкателей предусмотрена стальная направляющая,
укрепленная в нижней части головки цилиндров. Она необходима для
сохранения правильного расположения роликов тол-кателей относительно
кулачков и служит приспособлением при сборке и разборке.

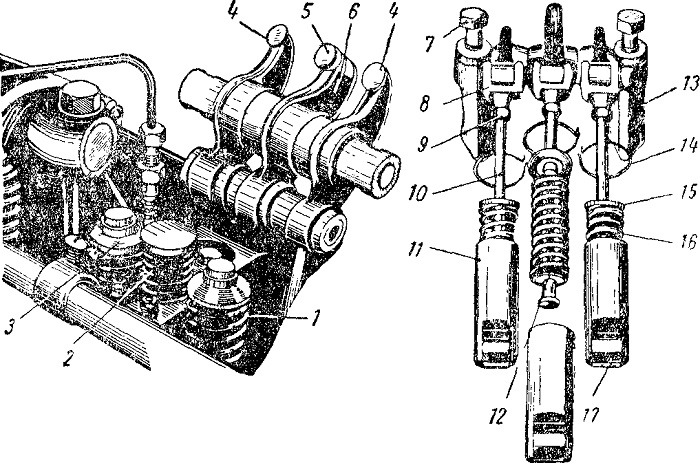

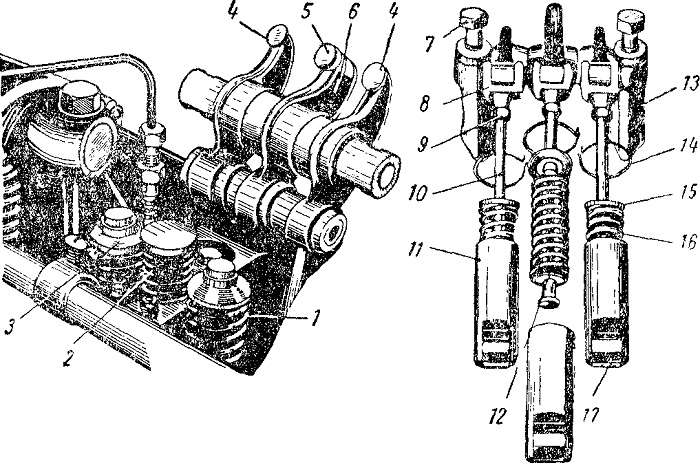

Рис. 31. Клапанный механизм:
1-пружина клапана; 2 —пружина толкателя насос-форсунки;
3 — тарелка пружины клапана; 4 — коромысла клапанов; 5 — чашка шарового
пальца коромысла насос-форсунки; 6 — коромысло носос-форсунки; 7 — болт
крепления стойки валика коромысел; 8— вилка
коромысла; 9 — гайка штанги толкателя; 10 — штанга толкателя;
11 — толкатель; 12—шайба пружины толкателя; 13 — стойка валика
коромысел; 14— замочное кольцо толкателя; 15 — тарелка пружины
толкателя; 16 — пружина толкателя; 17 — ролик толкателя
