Дистанционная аварийная остановка дизеля 2Д70
Дистанционная аварийная остановка дизеля выполняется из кабины
машиниста. Ток поступает колектромагнитному вентилю 16 в результате его
срабатывания сжатый воздух из воздушной системы тепловоза поступает к
воздушному сервопоршню 41, который своим штоком воздействует на рычажную
систему отключения дизеля. Конструкция воздушного сервопоршня
дистанционной аварийной остановки дизеля приведена на рис. 68.

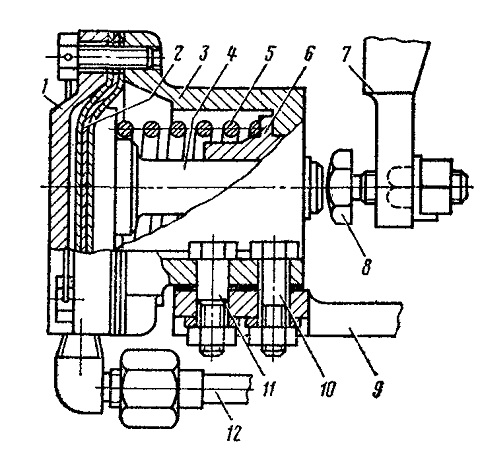

Рис. 68. Сервопоршень дистанционной остановки
двигателя:
1 — крышка; 2 — мембрана; 3 — корпус; 4 — шток; 5 — пружина; 6 — втулка;
7 — рычаг автомата отключения; 8 — ударник; 9 — кронштейн; 10 — болт; 11
— призонный болт; 12 — трубка подвода воздуха
