29. Фильтры очистки масла и водомасляные теплообменники дизеля 2Д70





Фильтры очистки масла дизеля 2Д70







 На раме дизеля установлен фильтр грубой очистки масла. Корпус фильтра приварен к поддизельной раме. Фильтр можно обслуживать на тепловозе без каких-либо дополнительных работ по другим узлам, так как он удобно расположен. Фильтр грубой очистки масла сетчатого типа. Сетчатые конические диски набраны на трубку с прорезанными на их поверхности пазами, зажаты замками с пружинами. В корпус фильтра вставлены два набранных из дисков элемента. Масло поступает в фильтр с внешней стороны диска и уходит из фильтра по внутренним каналам элементов.

Фильтр тонкой очистки масла — центробежного типа, представляет собой центрифугу с автономным масляным насосом. Центрифуга позволяет осуществлять эффективную регенерацию масла во время работы дизеля. На номинальном режиме работы центробежный фильтр пропускает через себя 8 м3/ч масла при давлении 8 кгс/см2, при этом развивает 1560 об/мин и регенерирует около 20% масла, заливаемого в маслосборник под-дизельной рамы.

Кроме рассматриваемых здесь фильтров, в маляную систему входят фильтр тонкой очистки с бумажными элементами и маслопрокачивающий насос, которые относятся к внешней масляной системе и приведены в разделе установки дизеля на тепловозе. Фильтр тонкой очистки масла центробежного типа и фильтр тонкой очистки масла с бумажными элементами такие же, как установленные на дизелях 10Д 100 тепловозов 2ТЭ10В.

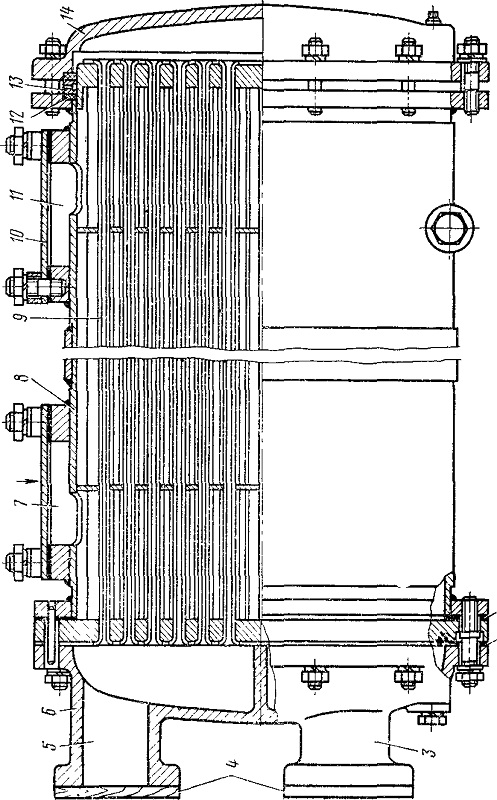

Рис. 61, Водомасляный теплообменник:
1, 2 — прокладки; 3 — выход воды; 4, 10 — заглушки; 5 — вход воды; 6, 14 — крышки; 7 — окно для входа масла; 8 — корпус; 9 — охлаждающий элемент; 11 — окно для выхода масла; 12 — кольцо уплотнительное; 13 — кольцо промежуточное
