ИНСТРУМЕНТ ВОДИТЕЛЯ АВТОБУСА ЗИС-155



НпийП пп гпопн.

фикации ЗИС

Наименование

1..

количество на автобус в шт.

28-021

Ключ гаечный изогнутый 12X14

1

20-026

Ключ регулировки толкателя 12X14

1

289506-П2

Ключ гаечный 12X17

1

289511-П2

Ключ гаечный 19X22

1

289512-П2

Ключ гаечный 22X24



289517-П2

Ключ гаечный 32X36

1

28-037

Ключ „Вильямса"

; 1

120-3901097

Ключ торцевой свечной двухсторонний



120-3901098

Вороток свечного ключа

1

120-3901094

Ключ торцевой для колес 22X38

1

120-3901105

Ключ торцевой для гаек подшипника ступицы задних колес

1

28-039

Ключ для гаек кулака передней оси

i

28-0317

Вороток к ключу для колес и гаек кулака пе­редней оси

1

120-3901125

Ключ гаечный разводной 36

1

2804С1

Молоток 0,5 кг 4

1

2804С2

Пассатижи

1

2804СЗ

Плоскогубцы

1

28-041

Бородок малый'

1

28-042

Бородок большой

1

28-045

Зубило

1

120-3901245

Шланг для накачивания шин

1

120-3901030

Шприц для тавота

1

120-3901416

Масленка для жидкой смазки

1

122-3901500

Домкрат гидравлический 5 т с воротком

1

2804С6

Инструментальная сумка

1

124-3901021

Рукоятка пусковая

1

120-3913090

Отвертка большая

i

120-3913100

Отвертка малая

1

120-3913070

Лопатка монтажная для колес

1

!20-3913110

01 вертка для крестообразного шлица

1

190-3912010

Манометр шинный

1

122-3916022Б

Ключ люков кузова

1

122-3916040А

Ключ торцевой для подтяжки шпангоута

1

122-3901685

Подкладка домкрата

1

307310-П2

Накидной ключ 19X24

1

110-3901056

Накидной ключ 22

i

289502-П2

Ключ гаечный 9ХП

1

124-3911010

Шприц заправочный

1

307303-П2

Ключ односторонний 32

1

307302-П2

Ключ гаечный 8ХЮ

1

307309-П2

Ключ торцевой 17

1

307306-П2

Ключ торцевой 14

1

307307- П2

Ключ гаечный накидной 41

1





Гидравлический домкрат

Гидравлический домкрат (фиг. 160) грузоподъемностью до 5 т, входящий в комплект инструмента водителя, рассчитан на высоту подъема от 260 до 505 мм при полностью вывернутом винте и 260—435 мм при ввернутом винте.


Поднимая автобус, домкраты нужно подводить только под площадки рессорных ферм каркаса основания, окрашенные в красный цвет.





Последовательность операций при работе с гидравлическим домкратом следующая:

1) поворачивая рукоятку запорной иглы 6 по часовой стрелке, закрыть перепускное отверстие;

2) установить домкрат в требуемом положении, для чего вывернуть винт на необходимую высоту; в тех случаях, когда домкрат устанавливается на мягком грунте, для уменьшения удельного давления рекомендуется подкладывать под него доску размером; примерно, 0,5X0,3X0,04 м

3) вставить вороток 12 и, покачивая его вверх и вниз, поднимать плунжер 20 домкрата; плунжер 20 будет подниматься под действием давления масла, перекачиваемого нагнетательным плунжером 11 в подплунжерной полости;

4) при установке домкрата в горизонтальном положении инструкционная табличка на его корпусе должна быть обращена кверху;

5) для опускания домкрата следует повернуть рукоятку запорной иглы 6 против часовой стрелки, открыв этим перепускное отверстие,' и выпустить масло из-под плунжера 20 в полость корпуса 19.

Если домкрат не обеспечивает подъема на максимальную высоту без следов течи масла, следует проверить уровень масла в корпусе домкрата.

При горизонтальном положении домкрата, когда плунжер 20 полностью опущен, уровень масла в корпусе должен доходить до края наливного отверстия. Марка масла, заливаемого в домкрат, указана в карте смазки (приложение 1).

Заливка в домкрат масла какой-либо другой марки может привести к разрушению кожаных и резиновых уплотнителей.

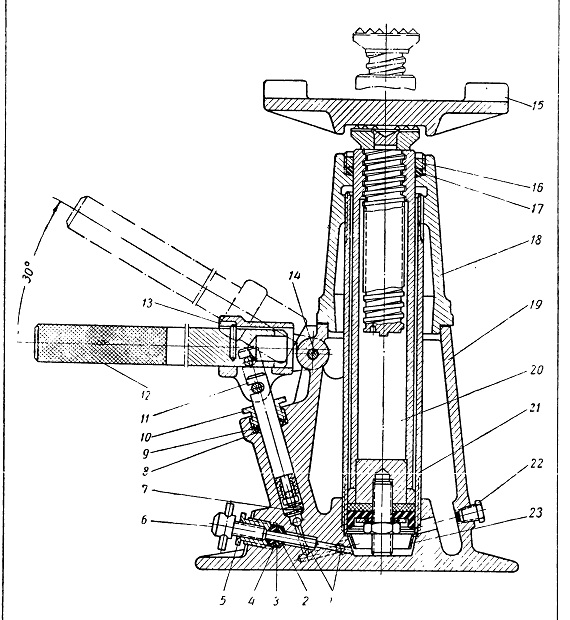

Фиг. 160 Гидравлический домкрат:
1 — шариковый клапан; 1- кольцо сальника запорной иглы; 3— сальник запорной иглы; 4 — прокладка сальника запорной иглы; 5 — гайка сальника запорной иглы; 6 — запорная игла; 7 — спиральная пружина нагнетательной камеры; 8 — сальник нагнетательного плунжера; 9 — кольцо сальника нагнетательного плунжера: 10 — гайка сальника нагнетательного плунжера; 11 — нагнетательный плунжер; 72'—вороток; 13 — рукоятка; 14 — ось рукоятки; 15 — накладка; 16 — гайка сальника плунжера; 17— сальник плунжера; 18— гайка колпачковая; 19 — корпус домкрата; 20 — плунжер; 21 — цилиндр плунжера; 22 — пробка наливного отверстия; ,23 — воротник цилиндра.
