АВТОМОБИЛЬ ЗИЛ-131НА
Автомобиль ЗИЛ-131 НА отличается от автомобиля ЗИЛ-131Н тем, что на нем
вместо экранированного и герметичного электрооборудования двигателя и
герметичных осветительных приборов установлены более простое в
обслуживании неэкранированное электрооборудование,
контактно-транзисторная система зажигания, генератор переменного .тока,
полупроводниковый регулятор напряжения и обычные осветительные приборы.
Комплект специализированного дополнительного оборудования на автомобиле
ЗИЛ-131 НА по сравнению с автомобилем ЗИЛ-131Н уменьшен.
Число мест на грузовой платформе автомобиля —
16 (вместо 24 на автомобиле ЗИЛ-131Н).
Максимальная глубина преодолеваемого брода 0,9 м
(вместо 1,4 м для автомобиля ЗИЛ-131Н). Кран отключения вентиляции
картера двигателя на автомобиле не устанавливают.
На автомобиле в отличие от автомобиля ЗИЛ-131Н не устанавливают:
дополнительную среднюю скамейку на платформе и ограждение заднего борта;
детали для крепления дополнительного оборудования в кабине;
задние световозвращатели;
детали для укладки и крепления ящика g комплектом ночного вождения
автомобиля;
детали для укладки и крепления жесткого буксира; аптечку и детали для ее
укладки и крепления; крепления бачка для питьевой воды; дополнительный
бачок для специальной жидкости и детали для его укладки и крепления,
брезентовое ведро.
Средства подавления радиопомех, управляемая фара, сигнализация из
платформы в кабину, штепсельная розетка питания приемника на автомобиле
ЗИЛ-131 НА отсутствуют.
Воздушный фильтр ВМ-21
(рис. 98) — инерционномасляный с
двухступенчатой очисткой воздуха.
Воздушный фильтр необходимо периодически чистить и заправлять вновь
маслом в соответствии с картой смазывания. Для чистки воздушный фильтр
надо разобрать, отвернув вначале винт, а затем гайку-барашек. При чистке
все детали фильтра следует тщательно промыть в бензине или керосине.
Фильтрующий элемент после промывки нужно смочить в масле, перед
установкой элемента на место лишнее масло должно стечь с него.
Масло заливают в ванну до горизонтальных отметок, выштампованных на
стенке ванны. Если уровень масла в ванне фильтра выше установленного
нормой, то избыточное масло будет унесено потоком воздуха в двигатель,
что недопустимо. Для смазывания фильтрующего элемента и заправки
масляной ванны фильтра применяют то же масло, что и для смазывания
двигателя.
Работа двигателя без фильтров или g фильтром без масла недопустима.
Следует помнить, что срок службы двигателя в значительной степени
зависит от правильной работы воздушного фильтра, а следовательно, и от
своевременной его очистки и заправки.
Воздух к фильтру подводитея через воздушный канал в
капоте двигателя, в которым фильтр еоединен гофрированным патрубком. При
получении в запасные части двигателей е новыми фильтрами для автомобилей
ЗШ1-1Э1А и ЗИЛ-ІЗІАС старого выпуска их установка на автомобили требует
доработки усилителя капота: старое боковое отверстие под фильтр ВПМ-3
должно быть заглушено, .а в центральной подштамповке под установку
фильтра ВМ-21 нужно сделать отверстие диаметром не менее 80 мм.

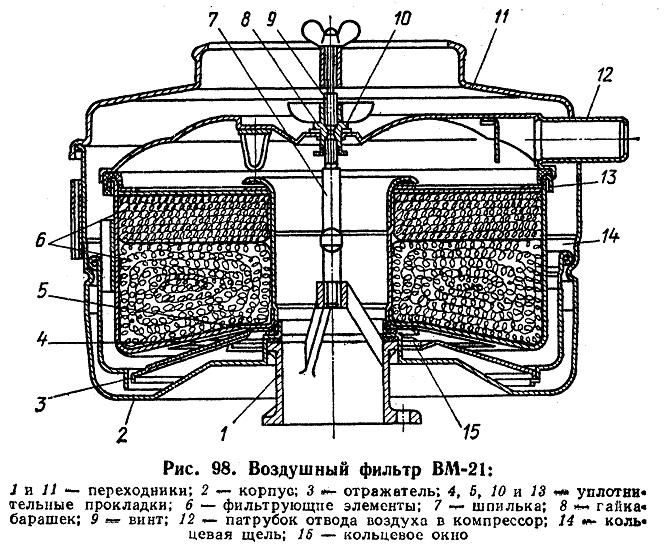

Рис. 98. Воздушный фильтр ВЛ1-21:
