Коробка отбора мощности от раздаточной коробки (КОМ-1) автомобиля ЗИЛ-131Н

Односкоростную коробку отбора мощности (рис. 96) устанавливают по требованию потребителя на верхний люк раздаточной коробки. Это дает возможность отбора мощности от трансмиссии для привода различных специальных агрегатов, применяемых потребителем при использовании шасси автомобиля в качестве транспортной базы. Односкоростная коробка отбора мощности предназначена для кратковременной работы. Длительность непрерывной работы зависит от фактической величины отбираемой мощности и в каждом конкретном случае проверяется предварительными испытаниями.

Детали односкоростной коробки отбора мощности смонтированы в литом чугунном картёре 1. Блок зубчатых колес установлен на неподвижной оси 27 на двух роликовых подшипниках 29, между которыми расположено распорное кольцо 30. Ось запрессована в переднюю и заднюю стенки картера и застопорена пластиной. На оси по торцам ступицы блока зубчатых колес установлены опорные шайбы 28, которые предотвращают изнашивание опорных торцов картера. Ось имеет осевое и радиальное отверстия для подвода масла из картера к роликовым подшипникам. Осевое отверстие снаружи закрыто конической пробкой 26.

При включении коробки отбора мощности шестерня-каретка 7, установленная подвижно на шлицах вала 5, входит в зацепление с шестерней 25. Для предотвращения самовыключения ведомый вал имеет шлиц-замок. Между шлицевой частью вала и передним шариковым подшипником 6 установлена распорная втулка 2. Подшипник и распорная втулка затянуты гайкой 3. Стопорение гайки осуществляется вдавливанием тонкого края гайки в паз вала 5. Вал вращается на двух шариковых подшипниках 6 и 23, наружные кольца которых установлены в гнездах картера, а внутренние напрессованы на шейки вала. В осевом направлении ведомый вал фиксируется стопорным кольцом 24. Подшипники закрыты крышками 4 и 18. В крышку 18 установлена манжета, предохраняющая



коробку от попадания грязи и течи масла. На шлицевом конце вала 5 установлен фланец 19 крепления карданного вала. Фланец закреплен гайкой 20, которую стопорят так же, как гайку 3.

Включение коробки отбора мощности осуществляется вилкой 31. Вилка закреплена неподвижно на штоке 15 болтом 33, который застопорен проволокой. В передней стенке картера имеется отверстие, в котором перемещается шток включения. Эго отверстие закрыто заглушкой 8. Верхний люк коробки отбора мощности закрыт крышкой. На крышке установлен штуцер 32, соединенный резиновым шлангом с вентиляционной трубкой, закреплен-ной на задней стенке кабины. Штуцер защищен от прямого попадания масла щитком 10.

Обслуживание односкоростной коробки отбора мощности такое же, как и у раздаточной коробки. Электропневматическое управление осуществляется выключателем, установленным на кронштейне в кабине водителя. Левое положение ручки выключателя соответствует выключенному положению коробки отбора мощности, а правое — включенному. Выключатель размыкает и замыкает электрическую цепь управления реле электромагнита привода воздушного клапана. Реле установлено на щите двигателя в подкапотном пространстве над реле включения электромагнита переднего моста. Реле замыкает и размыкает цепь питания электромагнита. Для включения коробки отбора мощности ручку выключателя устанавливают в правое положение «Включено». При этом реле срабатывает и замыкает цепь питания электромагнита. Сердечник электромагнита, перемещаясь вниз, давит на шток включения воздушного клапана и открывает его. Воздух через впускной клапан поступает в камеру включения и, воздействуя на мембрану 13

перемещает шток 15, соединенный с вилкой включения коробки отбора мощности.

На корпусе камеры включения установлен выключатель 11 контрольной лампы выключения коробки отбора мощности.

При перемещении штока контакты выключателя замыкаются и загорается контрольная лампа красного цвета.

Для выключения коробки отбора мощности ручку выключателя устанавливают в левое положение «Выключено».

При этом размыкается цепь питания электромагнита, воздушный клапан закрывается, возвратная пружина мембранной камеры перемещает шток с вилкой в исходное положение. Шестерня-каретка 7 выходит из зацепления, и коробка отбора мощности выключается; при этом контакты выключателя контрольной лампы размыкаются и контрольная лампа гаснет.

Подсоединение проводов осуществляется в соответствии со схемой (рис. 97). Дополнительный пучок проводов укладывают под скобы крепления заднего и среднего пучков проводов и закрепляют хомутами.

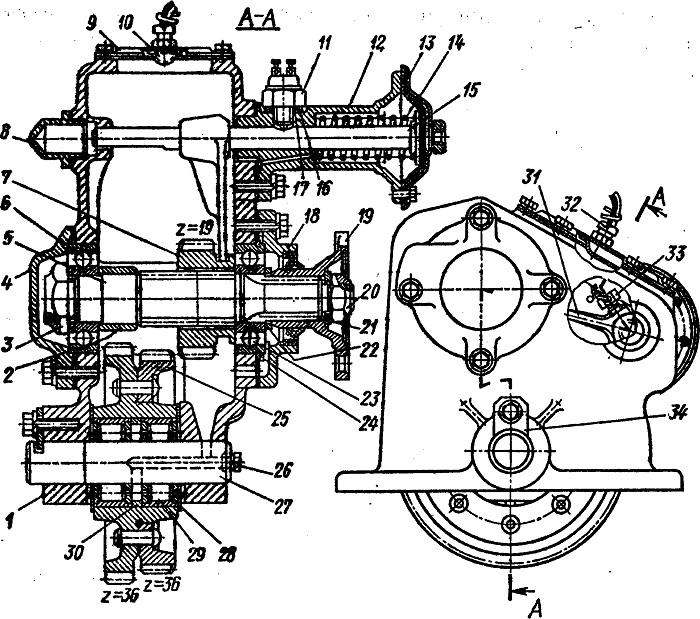

Рис. 96. Коробка отбора мощности (КОМ-1):
1 — картер; 2 — распорная втулка; 3 и 20 — гайки; 4 и 18 — крышки подшипников; 5 — ведомый вал; 0 и 25 — шариковые подшипники; 7 — шестерня-каретка; в — заглушка; 9 — крышка люка; 10 — щиток; 11 — выключатель; 12 — камера включения; 13 — мембрана; 14 — пружина; 15 — шток; 16 — прокладка; 17 — регулировочная шайба; 19 — фланец; 21 — пружинная шайба; 22 и 25 — опорные шайбы; — стопорное кольцо; 25 — зубчатое колесо постоянного зацепления; 26 — пробка; 27 — ось; 29 — роликовый подшипник; 30 распорное кольцо; 31 — вилка; 32 — штуцер вентиляционной трубки; 33 — стопорный болт; 34 — стопорная пластина

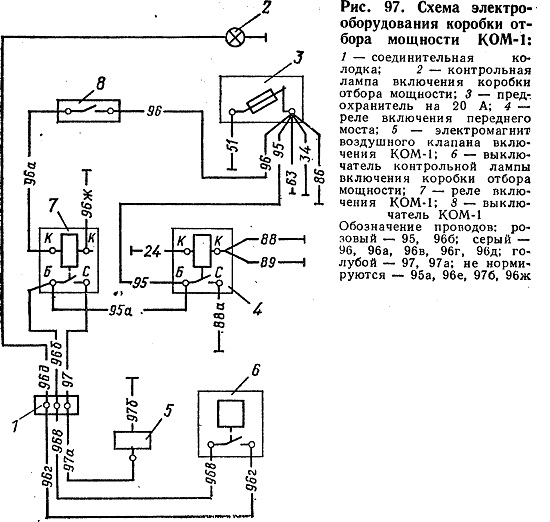

Рис. 97. Схема электрооборудования коробки отбора мощности КОМ-1
