АВТОМОБИЛЬ ЗИЛ-131НВ

Автомобиль ЗИЛ-І31НВ (см. рис. 2), изготовляемый на базе автомобиля ЗИЛ-131Н, представляет собой седельный тягач, предназначенный для буксирования специальных полуприцепов.

Основные отличия седельного тягача ЗИЛ-131 НВ от автомобиля ЗИЛ-131Н заключаются в следующем.

1. Седельный тягач имеет укороченную раму и седельно-сцепное устройство, служащее для шарнирного соединения тягача с полуприцепом.

2. В средней части рамы впереди седельного устройства находится инструментальный ящик, имеющий два отделения. На свободных участках рамы между лонжеронами имеются брызговики, предохраняющие седельное устройство и днище полуприцепа от забрызгивания грязью. Над колесами задней тележки установлены крылья, а над топливными баками — защитные щитки.

3. Держатель запасного колеса служит для установки запасного колеса тягача и одного запасного колеса полуприцепа.

Держатель расположен за кабиной в вертикальном положении и имеет два гнезда; правое (по ходу) гнездо предназначено для запасного колеса тягача, а левое — для запасного колеса полуприцепа (завод устанавливает

только одно запасное колесо — для тягача; запасное колесо для полуприцепа устанавливает потребитель)'.

Держатель снабжен устройством, облегчающим подъем и закрепление запасных колес. Оба гнезда держателя рассчитаны на шины размером 12,00 ... 20.

4. Сцепное устройство на тягачах не установлено, взамен него на задней поперечине рамы устанавливается жесткая буксирная петля.

5. Штепсельная розетка для присоединения электропроводов прицепа и соединительная головка для шлангов тормозной системы прицепа расположены на передней стенке подставы седельного устройства.

6. Гнездо для крепления лопаты на тягаче находится на брызговике крыла задних колес.

Седельно-сцепное устройство автомобиля ЗИЛ-131НВ

(рис. 101) установлено на подставе 3, лежащей на двух деревянных брусьях 2, и закреплено на раме автомобиля четырьмя стремянками 1. На подставе закреплены два кронштейна 4, в которых балансир 10 имеет свободное вращение, обеспечивающее продольный наклон седла. Отверстия в кронштейнах для шипов балансира с внешней стороны закрыты заглушками; шипы балансира смазывают через масленки 11. В центре балансира на оси 18 закреплено седло 7, состоящее из опорной плиты и приваренного к ней кронштейна 13, на котором с обеих сторон установлены ограничители 12 для изменения угла бокового наклона седла. Меняя установку ограничителей, можно получить два положения наклона седла — с углами 0 и 3°. При снятых ограничителях обеспечивается поперечный наклон седла 6° в каждую сторону. Ось балансира смазывают через масленку 5.

При движении по дорогам с твердым покрытием ограничители надо устанавливать в положение, соответствующее боковому наклону седла на угол 3° в каждую сторону (ограничители раздвинуты).

При движении по грунтовым и смешанным дорогам ограничители должны быть сняты в седла и уложены в инструментальный ящик тягача.

При длительном движении тягача без полуприцепа ограничители должны быть вдвинуты до упора, чтобы седло не имело бокового качания.

Движение тягача полуприцепом с выключенным боковым качанием седла по всем видам дорог, включая дороги о твердым покрытием, не разрешается.

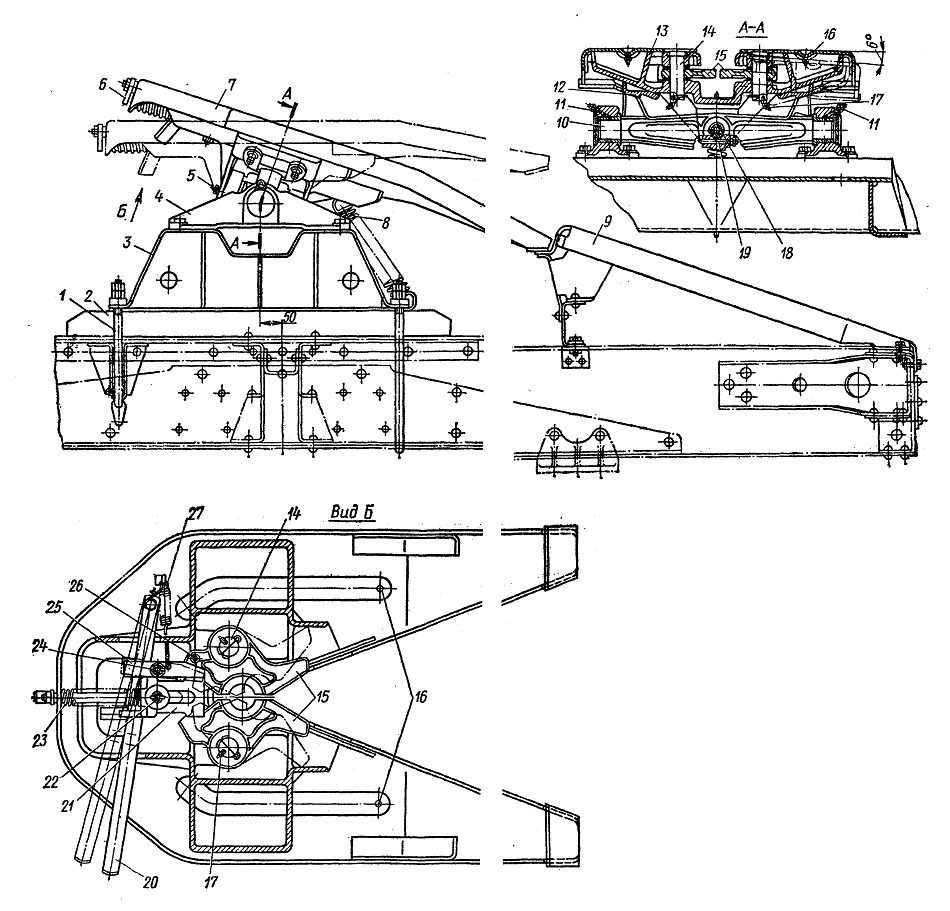

Рис. 101 Седельно-сцепное устройство:
1 — стремянка; 2 — деревянный брус; 3 — подстава седла; 4 — кронштейн крепления седельного устройства; 5 и 11 — масленка; 6 — предохранитель саморасцепки; 7 — седло; 8 — оттяжная пружина; 9 — склиз; 10 — балансир; 12ограничитель бокового наклона седла; 13 — кронштейн сёдла; 14 — ось захвата; 15 — захват; 16 — масленка плиты; 17 — масленка захватов; 18 — ось балансира; 19 — клин;
20 — рычаг управления расцепкой;
21 — запорный кулак; 22 — направляющий палец кулака; 23 — пружина запорного кулака; 24 — ось защелки; 25 — защелка запорного кулака; 26 — штифт захвата; 27 -
пружина защелки

Под действием пружины 8 седло в свободном состоянии опирается на склизы 9. В кронштейне 13 седла расположен сцепной механизм, обеспечивающий соединение со шкворнем полуприцепа. Сцепной механизм состоит из двух захватов 15, установленных на осях 14, смазываемых через масленку 17, запорного кулака 21 со штоком, пружины 23, защелки 25 е осью 24 и пружиной 27, предохранителя 6-саморасцепки и рычага 20.

Запорный кулак 21 имеет два положения; заднее — замок закрыт, переднее — замок открыт. В переднее положение кулак отводится рычагом 20 управления расцепкой и фиксируется в этом положении защелкой 25. При сцепке шкворень полуприцепа раздвигает захваты; штифт 26, поворачивая защелку на оси 24, освобождает запорный кулак, который под действием пружины 23 возвращается назад и запирает захваты. Для предохранения от саморасцепки имеется предохранитель 6, препятствующий перемещению запорного кулака в переднее положение.

При перемещении запорного кулака в переднее положение предохранитель саморасцепки необходимо поднять, повернув его на оси.

Перед сцепкой необходимо убедиться в том, что седельное устройство и его крепление исправны, плита седельного устройства и склизы салазок не загрязнены и на них нет посторонних предметов. Ограничители 12 должны быть сняты или установлены в крайнее положение от центра седла, чтобы была возможность бокового качания седла. Полуприцеп должен быть надежно заторможен стояночным тормозом, расположенным на полуприцепе, и установлен на опорном устройстве так, чтобы высота расположения накатной плиты полуприцепа была ниже высоты расположения плиты седельного устройства тягача, но не ниже нижней кромки склизов. Соединительный шланг и электропровода должны быть подвешены на переднюю часть полуприцепа и не мешать сцепке.

Сцепку надо проводить в следующем порядке.

1. Отведя в сторону предохранитель саморасцепки на седле, поставить рычаг управления расцепкой в переднее крайнее положение.

2. Двигаться задним ходом е малой скоростью так, чтобы шкворень полуприцепа был направлен между склизами и вошел в замок седельного устройства до упора? при этом сцепка должна произойти автоматически, т. е.

рычаг управления расцепкой должен автоматически занять заднее крайнее положение.

3. Затормозить тягач стояночным тормозом.

4. Убедиться, что рычаг управления сцепкой находится в заднем крайнем положении, а предохранитель саморасцепки — в рабочем положении.

5. Поднять опорное устройство полуприцепа в крайнее верхнее положение, надежно закрепить его.

6. Открыть защитную крышку головки пневматической системы, соединить шланг; электропровода соединить со штепсельной розеткой.

7. Опустить стояночный тормоз полуприцепа.

Расцепку проводить следующим образом.

1. Затормозить полуприцеп стояночным тормозом.

2. Опустить опорное устройство полуприцепа до упора в поверхность дороги.

3. Вынуть вилку электропроводов полуприцепа из штепсельной розетки тягача и отсоединить шланг пневматической системы от соединительной головки, закрыть крышку.

4. Подвесить концы соединительного шланга и электропроводов на полуприцеп и проверить, чтобы они не мешали расцепке.

5. Отведя в сторону предохранитель саморасцепки, перевести рычаг управления расцепкой в переднее крайнее положение.

6. Включить первую передачу коробки передач и на малой скорости подать тягач вперед до полной расцепки в полуприцепом. Расцепка должна произойти автоматически.
