Держатель запасного колеса самосвала ЗИЛ-ММЗ-554

Держатель запасного колеса самосвала ЗИЛ-ММЗ-554

Устройство. Держатель запасного колеса расположен под кузовом в передней правой его части. Он состоит из двух салазок 1 (рис. 33), концы которых отогнуты вниз и используются в качестве направляющих при подъеме запасного колеса, двух опорных скоб 3 и двух съемных скоб 4.

Салазки крепятся к лонжеронам 2 рамы автомобиля. Для возможности установки запасного колеса под кузовом автомобиля надрамник 6 выполнен укороченным. Скобы болтами крепятся к салазкам. Овальные отверстия в скобах позволяют устанавливать на держателе колеса с разной степенью износа покрышки.

При установке запасного колеса в держателе необходимо соблюдать осторожность и обязательно проверять надежность постановки кузова на башмаки, являющиеся составной частью держателя запасного колеса. Откидные башмаки предназначены для удержания кузова в приподнятом положении при снятии и установке запасного колеса в держателе. Они установлены в передней части надрамника.

Введение второго, кроме трубчатого, упора кузова в виде башмаков потребовалось потому, что при опущенном кузове извлечь запасное колесо невозможно.

Запасное колесо можно устанавливать в держатель или снимать с него только после установки кузова на специальные откидные башмаки 5. Установка запасного колеса производится с правой стороны кузова в следующем порядке:

приподнять кузов 7 так, чтобы можно было поставить башмаки; установить кузов на башмаки 5; отвернуть болты 8 крепления съемных скоб и снять скобы; уложить вручную запасное колесо на салазки 1 выпуклой стороной диска вниз и вдвинуть колесо до упора в скобы 3; поставить скобы 4 и закрепить их болтами 8, подложив под болты 8 гладкие 10 и пружинные 9 шайбы; приподнять кузов, откинуть башмаки и опустить кузов.

Снятие запасного колеса производится в обратном порядке. Башмаки 2 (рис. 34) укреплены на оси 1. Ось может повертываться в кронштейнах 6, прикрепленных болтами 7 к кронштейнам надрамника 5. Транспортное положение башмаков горизонтальное. В рабочем положении башмаки устанавливаются на накладках

надрамника, а на верхние площадки башмаков опираются опоры 4, приваренные к поперечной балке 3 кузова.

Для установки башмаков в рабочее положение приподнять кузов на 10—12 град, повернуть ось до приведения башмаков в вертикальное положение и опустить на них кузов.

Для установки башмаков в транспортное положение приподнять кузов, повернуть башмаки в горизонтальное положение и опустить кузов.

Разборка и сборка. Чтобы снять держатель запасного колеса, надо установить кузов на башмаки и только после этого приступить к разборке держателя. Отвернуть болты 8 (см. рис. 33) крепления съемных скоб, снять шайбы 9 и 10 и снять скобы. Отвернуть болты крепления упорных скоб 3 и снять скобы. Снять салазки 1.

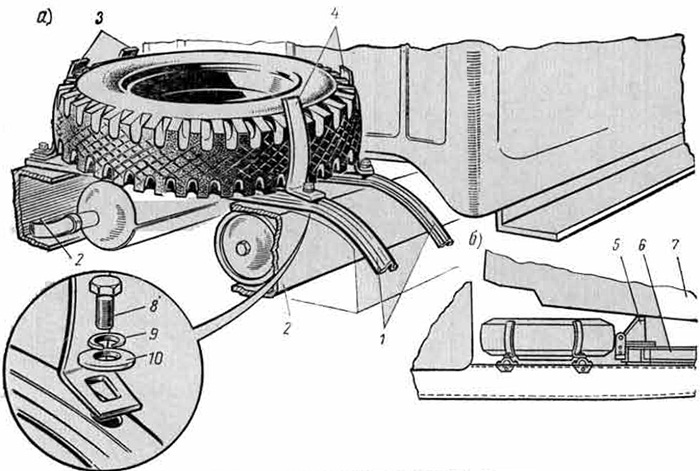

Рис. 33. Держатель запасного колеса

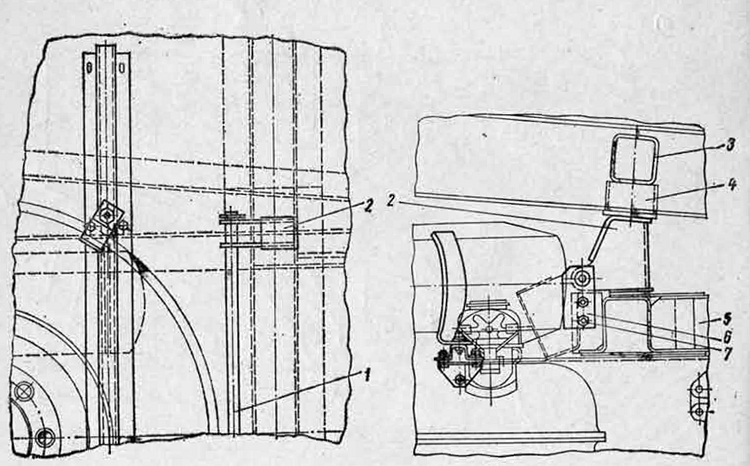

Рис. 34. Откидные башмаки
