Устройство кузова самосвала ЗИЛ-ММЗ-554 - часть 2
Передний и задний борты кузова показаны на рис. 26. Кузов
опорно-поворотными кронштейнами опирается на оси опрокидывания кузова
поперечных балок надрамника и закрепляется на них в двух кронштейнах
(если предполагается разгрузка назад, то в обоих задних кронштейнах,
если на бок — то в обоих кронштейнах со стороны разгрузки).
На осях опрокидывания кузов крепят болтами 10 с гайками 11. Гайки
шплинтуются. Для крепления кузова на осях опрокидывания подрамника
применяются специальные болты (554--8500128 с гайками М16) или болты
М20Х120 с гайками М20.

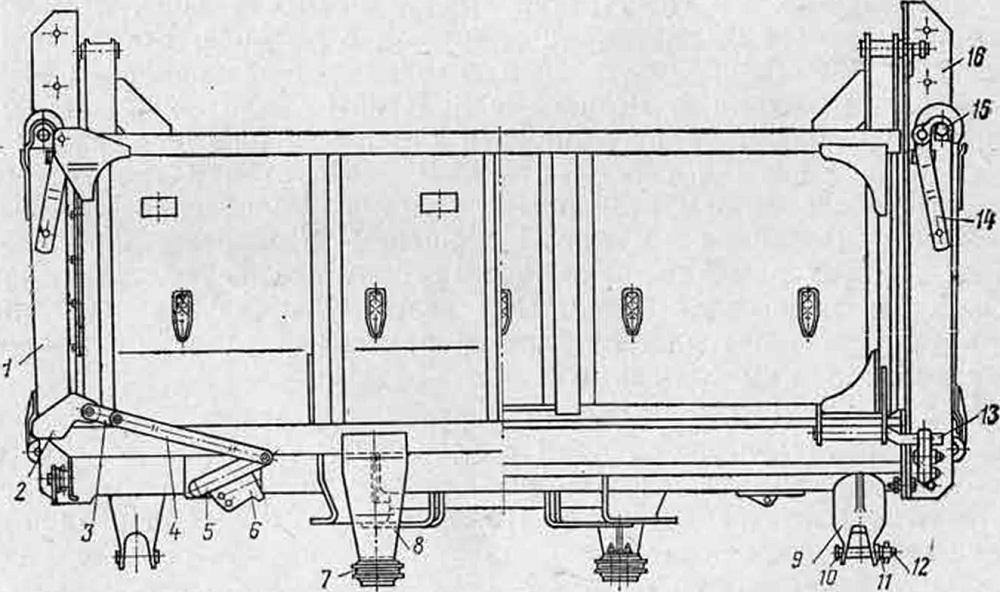

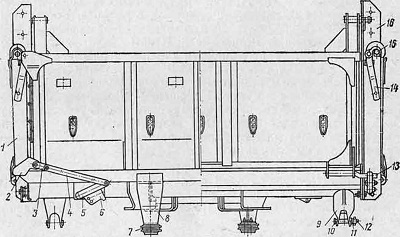

Рис. 26. Кузов (вид спереди и сзади):
1 — боковой борт; 2— кронштейн бокового борта; 3 — звено: 4 и 5 —
рычаги; 6 — регулировочный рычаг; 7 — буфер; 8 — передняя опора; 9 —
кронштейн; 10 — болт; 11 — гайка; 12— шплинт; 13 и 15— пальцы; 14 —
рукоятка запора; 16 — стойка
Для предотвращения просыпания зерна через неплотности прилегания боковых
и заднего бортов к полу и стойкам кузова устанавливаются съемные
резиновые уплотнители (рис. 27—30), которые крепятся прижимными планками
и гайками. Состав комплекта резиновых уплотнителей и деталей для их
крепления приведен в приложении 4. Резиновые пластины уплотнений имеют
вырезы, позволяющие регулировать степень прилегания пластин к бортам,
стойкам и скосам стоек. В эксплуатации необходимо следить за состоянием
резиновых пластин уплотнений, за их плотным прилеганием к кузову.
Изношенные и поврежденные пластины следует заменить. Резиновые
уплотнители устанавливают только при перевозках зерна. При перевозках
других сыпучих грузов, в том числе и строительных, резиновые уплотнители
бортов кузова должны быть сняты.
Для лучшего использования грузоподъемности автомобиля при перевозках
легких грузов с небольшой плотностью кузов оборудован съемными
деревометаллическими надставными решетчатыми бортами. В комплект входят
два боковых, передний и задний надставные борта.
При установке надставных бортов вместо основного заднего борта
устанавливают специальный высокий решетчатый задний борт. Боковые
надставные и задний высокий борта подвешивают на верхних шарнирах.

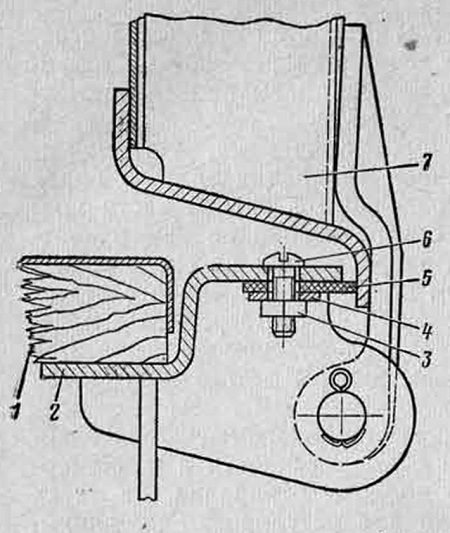

Рис. 27. Установка уплотнителей пола:
1—щит пола: 2 —обвязка; 3 — гайка; 4—прижимная планка; 5 — уплотнители;
6 — болт; 7 — боковой борт

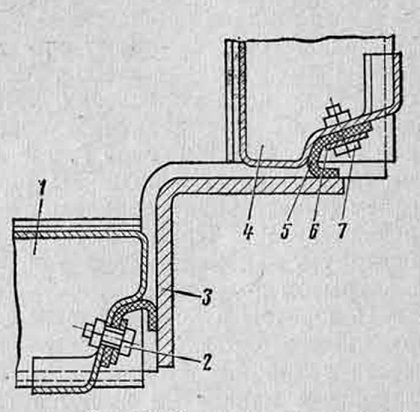

Рис. 28. Установка уплотнителей стоек:
1 — боковой борт; 2, 7 — болты; 3 — стой-ка; 4 — задний борт; 5 —
уплотнитель, 6 — прижимная планка
Рис. 29. Установка уплотнителей передних стоек
бортов:
1 — уплотнитель; 2 — боковой борт; 3 — планка; 4 — гайка; 5 — болт; 6 —
стенка

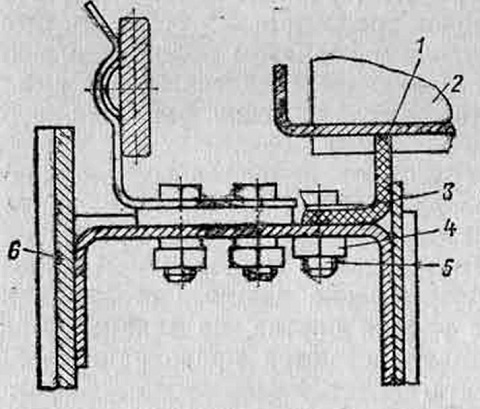

Рис. 30. Установка уплотнителей скосов передних
бортов: 1—борт; 2—планка, 3—уплотнитель; 4 — гайка; 5—борт: 6— подкос
переднего борта
