Подъемник самосвала ЗИЛ-ММЗ-554





Техническая характеристика подъемника





Тип подъемника

гидравлический, телеско­пический, одноцилин­дровый

Количество телескопических звеньев Наибольшее усилие, развиваемое подъем­ником при подъеме груженого кузова,

6

кгс

14700

Рабочий ход телескопических звеньев, мм

194; 200; 212; 221; 228

Общий ход звеньев, мм

1055

Диаметры звеньев (гильз и плунжера), мм

137, 120, 105, 90, 75

Рабочий объем подъемника, л .

9,5

Масса, кг

10





Устройство. Подъемник гидравлический (рис. 13), телескопический с пятью звеньями, усилие от плунжера подъемника передается непосредственно основанию кузова.

Для ограничения перемещения плунжера и гильз вниз в нижней части гильз установлены стальные стопорные кольца 14. В 24

верхней части корпуса 3 и гильз имеются чугунные направляющие 4, состоящие из трех частей (секторов), уплотнительные резиновые кольца 5 с защитными кольцами 6 из фторопласта-4 и грязесъемники 7. В нижней часта гильз и плунжера установлены нижние направляющие вкладыши 13, состоящие каждый из двух частей. Вкладыши 13 служат для направления выдвижных элементов подъемника и уменьшения трения между ними.

Защитные пластмассовые кольца, установленные над уплотнительными кольцами в одной с ними проточке, повышают надежность и долговечность уплотнений.

На корпус 3 навернуто днище 16 с отверстием, закрытым пробкой 17, для спуска отстоя и рабочей жидкости подъемника. Между корпусом и днищем поставлено резиновое уплотнительное кольцо 15.

В средней части к корпусу приварено кольцо с двумя цапфами для шарнирной установки подъемника на рамке, которая, в свою очередь, шарнирно соединена с надрамником. Подъемник должен наклоняться в двух вертикальных взаимно перпендикулярных плоскостях: в плоскости, проходящей через продольную ось

автомобиля для разгрузки кузова назад, и в перпендикулярной к

ней плоскости для разгрузки кузова на боковые стороны. Эти требования выполнены с помощью специальной рамки, в которой закреплен подъемник (рис. 14).

Рамка подвески подъемника имеет два подшипника, в которых повертываются цапфы подъемника при опрокидывании кузова назад и две цапфы, служащие для подвески рамки на опорах в надрамнике. В этих опорах подъемник вместе с рамкой повертывается при опрокидывании кузова вбок.

Подъемник с кузовом соединяется шаровой опорой 9 (см. рис. 1)3), которая четырьмя болтами крепится к основанию кузова и своей сферической частью .входит в углубление в головке плунжера, в которой крепится двумя вкладышами 12, ;гайкой 8 и стопорным кольцом II.

Шаровую опору смазывают через масленку 10, опоры цапф подъемника и рамки — через четыре масленки в опорах рамки.

Корпус, плунжер и гильзы изготовлены из стали 35. Рабочие поверхности гильз и плунжера обработаны роликовой накаткой.

Рабочая жидкость в подъемник подается через шланговое соединение трубопровода высокого давления с правой цапфой корпуса подъемника, которая имеет сквозное сверление. К цапфе тремя болтами крепится угловая муфта со штуцером шланга высокого давления. Для предотвращения подтекания жидкости между штуцером шланга и угловой муфтой поставлена уплотнительная алюминиевая шайба. В проточке на привалочной плоскости угловой муфты поставлено резиновое уплотнительное кольцо.

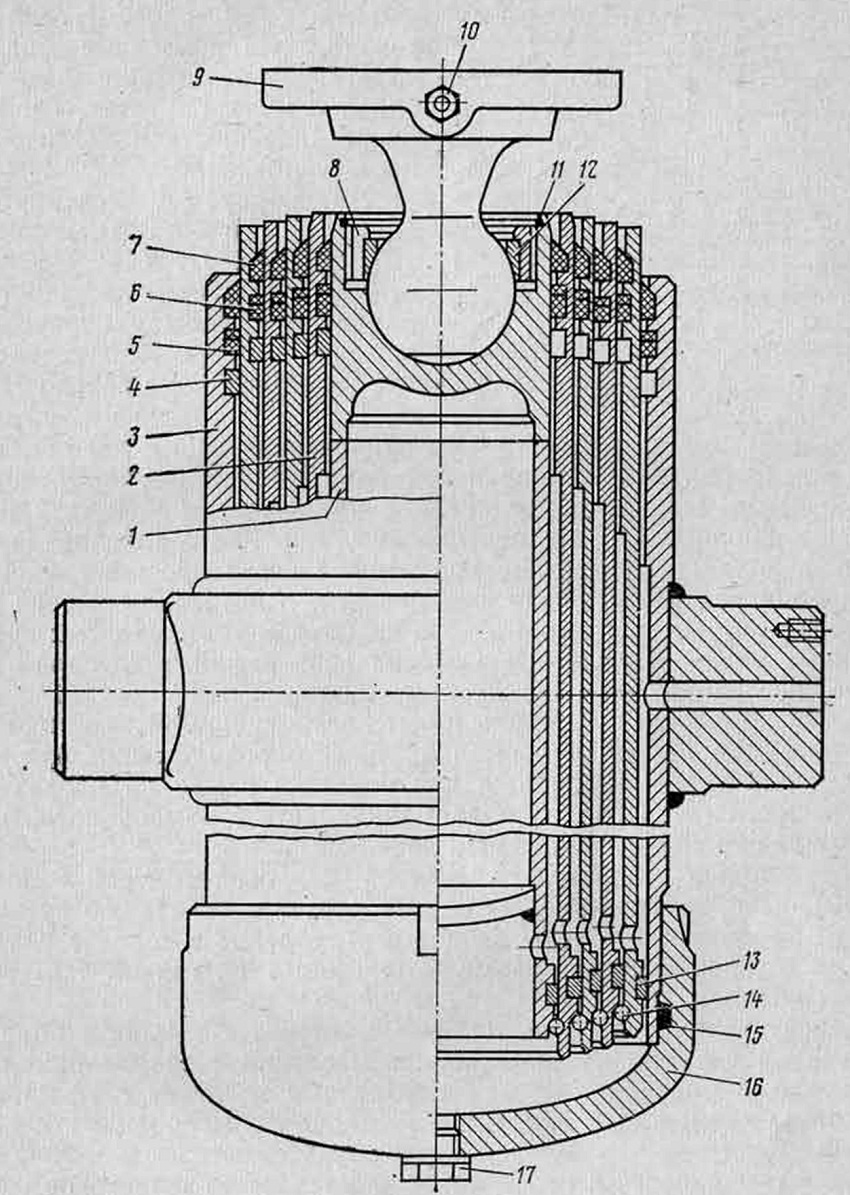

Рис. 13. Подъемник

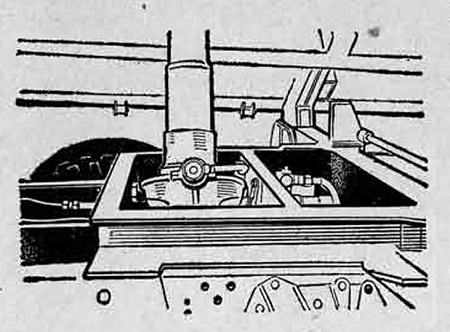

Рис. 14. Установка подъемника на раме
