Распределитель Р-75В2АВ
Работа распределителя Р-75В2АВ самосвала ЗИЛ-ММЗ-554
В положении II (нейтраль) рукоятки
распределителя средний золотник (рис. 12, а) поясками перекрывает
магистраль, по которой рабочая жидкость подается к подъемнику, а полости
М и Н через сверления сообщаются со сливом. Благодаря жиклерному
отверстию в перепускном клапане давление в полости О больше, чем в
полостях М и Н, перепускной клапан поднимается и сообщает полость Н с
полостью Р, соединенной с баком. Полость подъемника заперта, и кузов
автомобиля удерживается в заданном положении (в крайнем или
промежуточном).
В положении I (подъем кузова) рукоятки распределителя (рис. 12, б)
золотник своими поясками разобщает полость Я с
полостью слива, и жидкость, проходя через жиклерное
отверстие в перепускном клапане, выравнивает давление в полостях Д и О,
перепускной клапан опускается и разобщает полости О и Р, после чего
открывает доступ жидкости из полости О в подъемник.
В положении IV (опускание кузова) рукоятки распределителя (рис. 12,в)
подъемник соединен через распределитель с баком, и телескопические
звенья подъемника под действием массы кузова вдвигаются в корпус
подъемника.
В случае повышения давления в системе сверх допустимого жидкость из
полости О по сверлениям поступает к шарику 16 (см. рис. 11)
предохранительного клапана, отжимает его и по сверлению попадает в
полость нижней крышки, а оттуда в бак. Одновременно с открытием
предохранительного клапана открывается перепускной клапан, так как
давление жидкости в полости Д меньше, чем в полости О, и основной поток
жидкости из полости О устремится через седло перепускного клапана в
полость Р и далее в бак. Таким образом, предохранительный клапан,
имеющий небольшую пропускную способность, управляет работой перепускного
клапана, заставляя его открываться, когда давление в гидравлической
системе превышает допустимое значение.

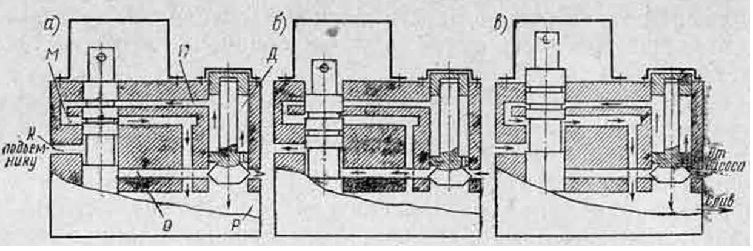

Рис. 12. Схема работы распределителя
