СИСТЕМА ЗАЖИГАНИЯ АВТОМОБИЛЯ ЗИЛ-130

Свечи зажигания автомобиля ЗИЛ-130

Свечи зажигания — неразборные, с резьбой М14 X 1,25.

Не следует допускать продолжительной работы двигателя на режиме холостого хода с малой частотой вращения коленчатого вала и длительного движения автомобиля с небольшой скоростью на пятой передаче, так как при этом юбочка изолятора свечи покрывается копотью, возникают перебои в работе свечи (при последующих пусках холодного двигателя) и увлажняется топливом загрязненная поверхность изолятора. При закопченных свечах (когда на юбочках изолятора копоть сухая) пуск холодного двигателя затрудняется; при увлажненной топливом поверхности изолятора пуск двигателя невозможен.

Исправная работа свечей в большой степени зависит от теплового состояния двигателя. При низкой температуре воздуха двигатель нужно утеплять (использовать утепленный капот, закрывать жалюзи радиатора).

После пуска холодного двигателя не следует сразу начинать движение автомобиля, так как при недостаточном прогреве свечей могут появиться перебои в их работе. При движении автомобиля после продолжительной стоянки перед переходом на высшие передачи нужно применять длительные разгоны.

Свечи могут работать с перебоями также при несоблюдении правил пуска двигателя или когда во время движения допускают обогащение рабочей смеси топливом путем прикрытия воздушной заслонки карбюратора.

При появлении перебоев в работе свечей нужно прочистить их и проверить зазор между электродами, который должен быть в пределах

0,85—1 мм (при эксплуатации зимой рекомендуется уменьшить зазор до 0,6—0,7 мм). Чтобы отрегулировать зазор между электродами, надо подгибать только боковой электрод. При подгибании центрального электрода разрушается изолятор свечи.

Если электроды свечи сильно обгорели, желательно зачистить их надфилем для получения острых кромок, благодаря чему заметно снижается напряжение, необходимое для пробоя искрового промежутка свечи.

Неисправная работа свечей — одна из причин разжижения масла в картере двигателя. При обнаружении разжиженного масла его необходимо сменить, а свечи проверить и устранить неисправность.

При техническом обслуживании необходимо выполнять следующее.

1. Проверять крепление проводов к приборам зажигания.

2. Очищать от грязи и масла поверхности распределителя, катушки, свечей, проводов и особенно все клеммы проводов.

3. Так как контактно-транзисторная система зажигания развивает более высокое вторичное напряжение, чем стандартная, следует тщательно следить за чистотой внутренней и внешней поверхностей крышки распределителя во избежание перекрытий между выводами высокого

напряжения. Нужно протирать крышку снаружи и внутри, а также электроды крышки, ротора и пластину прерывателя чистой тряпкой, смоченной в бензине.

4. Проверять и в случае необходимости регулировать зазор между контактами прерывателя, который должен быть равен 0,3—0,4 мм.

Зазор необходимо регулировать в следующем порядке: повернуть валик распределителя так, чтобы установился наибольший зазор между контактами; ослабить винт, крепящий стойку неподвижного контакта; повернуть отверткой эксцентрик так, чтобы в зазор между контактами плотно входил щуп толщиной 0,35 мм, не отжимая рычажок; затянуть винт, проверить зазор чистым щупом, предварительно протерев его смоченной в бензине тряпкой.

Во избежание поломки ребер, центрирующих крышку распределителя в корпусе, необходимо при снятии крышки освобождать обе пружинные защелки, крепящие ее. Крышку нельзя перекашивать.

5. Заливать (в сроки, указанные в карте смазывания) во втулку кулачка, в ось рычага прерывателя, на фильц смазывания кулачка масло, применяемое для двигателя. Для смазывания валика распределителя нужно проворачивать крышку колпачковой масленки, заполненной пластичным смазочным материалом, на 1/2 оборота.

Не следует слишком обильно смазывать втулку, кулачок и ось рычага прерывателя, так как возможно забрызгивание контактов маслом, что вызывает образование нагара на контактах и перебои в зажигании.

6. Через одно ТО-2 или в случае возникновения перебоев в работе системы зажигания осмотреть свечи. При наличии нагара очистить их, проверить и отрегулировать зазор между электродами, подгибая боковой электрод.

При ввертывании свечей в те гнезда, доступ к которым не вполне свободен, для обеспечения правильного направления резьбовой части целесообразно использовать ключ. Для этого свечу вставляют в ключ и слегка заклинивают в нем кусочком дерева (спичкой), чтобы она не выпала из ключа. После того как свеча ввернута в гнездо и затянута, ключ с нее снимают. Момент затяжки свечи равен 32—38 Н • м (3,2—

3,8 кгс • м).

7. Катушка зажигания, добавочный резистор и транзисторный коммутатор не нуждаются в специальном уходе. В процессе эксплуатации по мере необходимости надо протирать пластмассовую крышку катушки и сребренную поверхность корпуса коммутатора, а также следить за исправностью проводки и надежностью крепления наконечников к зажимам катушки, резистора и коммутатора.

8. Следует также проверять надежность фиксации проводов высокого напряжения в гнездах крышек распределителя и катушки зажигания, особенно центрального провода, идущего от катушки к распределителю. При возникновении каких-либо неисправностей в работе системы зажигания нельзя менять местами провода, присоединенные к коммутатору или к резистору.

В момент пуска двигателя одна из секций добавочного резистора замыкается накоротко, так как питание к коммутатору подается в это время по проводу, соединяющему вывод КЗ тягового реле стартера со

средним выводом ВК добавочного резистора. Этим компенсируется снижение напряжения на аккумуляторной батарее во время пуска двигателя из-за разряда ее током большой силы (это снижение напряжения особенно заметно зимой при пуске непрогретого двигателя). В случае короткого замыкания в проводе или при неисправности контактной системы тягового реле в одной из секций добавочного резистора сила тока имеет большое значение: резистор перегревается и может перегореть.

Если резистор или его вывод В К сильно перегреются, надо отсоединить провод от резистора и обмотать наконечник этого провода изоляционной лентой. Присоединять провод можно только после тщательной проверки всей цепи и устранения неисправности, вызывающей большой нагрев резистора.

Если добавочный резистор (или одна из его секций) перегорел, нельзя допускать движения автомобиля с перемычкой, замыкающей накоротко сгоревшую часть резистора, так как при этом может выйти из строя транзисторный коммутатор.

При большом вторичном напряжении, развиваемом контактнотранзисторной системой зажигания, увеличение зазора в свечах (даже до 2 мм) не вызывает перебоев работы системы зажигания. Однако в этом случае изоляционные детали высокого напряжения системы (крышка распределителя и катушка зажигания, изоляция вторичной обмотки катушки и т. п.) длительное время оказываются под повышенным напряжением и преждевременно выходят из строя. Поэтому необходимо проверять и в случае необходимости регулировать зазоры в свечах, устанавливая рекомендуемый руководством зазор (0,85— 1 мм).

Необходимо выполнять следующие требования.

1. Нельзя оставлять зажигание включенным при неработающем двигателе.

2. Нельзя разбирать транзисторный коммутатор.

3. Нельзя менять местами провода, подключенные к коммутатору или резистору.

4. Нельзя замыкать накоротко резистор или его части перемычками.

5. Следует поддерживать нормальный зазор в свечах зажигания.

6. Необходимо следить за правильностью включения аккумуляторной батареи на автомобиле.

Устанавливать момент зажигания при сборке двигателя, а также на двигателях, с которых снимали привод распределителя, необходимо в следующем порядке.

1. Вывернуть свечу первого цилиндра (номера цилиндров отлиты на впускном трубопроводе).

2. Установить поршень первого цилиндра перед ВМТ такта сжатия, для чего:

закрыть отверстие для свечи бумажной пробкой и провернуть коленчатый вал до выталкивания пробки;

продолжая медленно проворачивать коленчатый вал, совместить метку на шкиве 2 (рис. 68) коленчатого вала с риской у цифры 9 на выступе указателя 1 установки зажигания.

3. Расположить паз на верхнем торце вала привода распределителя так, чтобы он находился на одной линии с рисками 3 (рис. 69) на верхнем фланце 4 корпуса привода распределителя и был смещен влево и вверх от центра вала.

4. Вставить привод распределителя в гнездо в блоке цилиндров, обеспечивая к началу зацепления зубчатых колес соосность отверстий под болты в нижнем фланце 2 корпуса привода и резьбовых отверстий в блоке. После установки привода распределителя в блок угол между пазом на валу привода и линией, проходящей через отверстия на верхнем фланце, не должен превышать ± 15°, а паз должен быть смещен к переднему концу двигателя.

Если угол отклонения паза больше± 15°, то надо переставить шестерню привода распределителя на один зуб относительно зубчатого колеса на распределительном валу, что обеспечит после установки привода в блок угол в заданных пределах. Если при установке привода распределителя между его нижним фланцем и блоком остается зазор (что свидетельствует о несовпадении шипа на нижнем конце вала привода с пазом на валу масляного насоса), то необходимо провернуть коленчатый вал на два оборота, одновременно надавливая на корпус привода распределителя.

После установки привода в блок следует удостовериться в совпадении метки на шкиве с риской у цифры 9 (см. рис. 68) на указателе зажигания, расположении паза в пределах угла ± 15° и в его смещении к переднему концу двигателя. Выполнив перечисленные условия, привод необходимо закрепить.

5. Совместить указательную стрелку верхней пластины 12 (см. рис. 67) октан-корректора с риской 0 шкалы на нижней пластине 21 и это положение зафиксировать гайками 20.

Рис. 68. Установка зажигания:
1 — указатель установки зажигания; 2 — шкив коленчатого вала

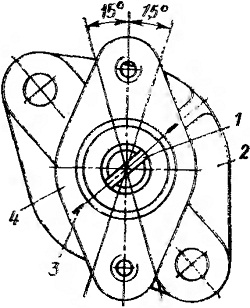

Рис. 69. Установка привода распределителя:
1 — паз на валу привода распределителя; 2 — нижний фланец корпуса; 3— риска; 4 — верхний фланец корпуса

6. Ослабить затяжку болта 11 крепления распределителя к верхней пластине октан-корректора так, чтобы корпус распределителя проворачивался относительно пластины с некоторым усилием, и расположить болт посередине овальной прорези. Снять крышку и установить распределитель в гнезде привода так, чтобы вакуумный регулятор был направлен вперед (электрод ротора должен находиться под контактом первого цилиндра на крышке распределителя и над зажимом вывода низкого напряжения на корпусе распределителя). При данном положении деталей проверить и при необходимости отрегулировать зазор между контактами прерывателя.

7. Установить момент зажигания по началу размыкания контактов, которое можно определить при помощи контрольной лампы напряжением 12 В (мощностью не более 1,5 Вт), присоединенной к выводу низкого напряжения распределителя и массе корпуса.

Для установки момента зажигания следует:

а) включить зажигание;

б) медленно поворачивать корпус распределителя по часовой стрелке до положения, при котором контакты прерывателя замкнутся;

в) медленно поворачивать корпус распределителя против часовой стрелки до момента загорания контрольной лампы. При этом для устранения всех зазоров в сочленениях привода распределителя следует отжимать ротор также в направлении против часовой стрелки. В момент загорания контрольной лампы вращение корпуса прекратить и мелом отметить взаимное расположение корпуса распределителя и верхней пластины октан-корректора.

Правильность установки момента зажигания проверить повторным выполнением пунктов а, б, в и в случае совпадения меловых отметок осторожно вынуть распределитель из гнезда привода, затянуть болт крепления распределителя к верхней пластине октан-корректора (не нарушая взаимного расположения меловых отметок) и вновь вставить распределитель в гнездо привода.

Болт крепления распределителя к пластине можно затянуть, не вынимая распределитель из гнезда привода, если применить специальный ключ с укороченной рукояткой.

8. Установить на распределитель его крышку и присоединить провода высокого напряжения к свечам в соответствии с порядком зажигания в цилиндрах (1—5—4—2—6—3—7—8), учитывая, что ротор распределителя вращается по часовой стрелке.

Момент зажигания на двигателях, с которых снимали распределитель, но не снимали его привод, следует устанавливать в соответствии с указаниями пп. 1—3, 6—8.

Установку момента зажигания на двигателе необходимо уточнять с помощью шкалы на верхней пластине распределителя (шкала октан-корректора) во время дорожных испытаний автомобиля с грузом до появления детонации следующим образом.

1. Прогреть двигатель и двигаться по ровному участку дороги на прямой передаче с установившейся скоростью 30 км/ч.

2. Резко нажать до отказа на педаль управления дроссельной заслонкой и держать ее в таком положении до тех пор, пока скорость не возрастет до 60 км/ч; при этом надо прислушиваться к работе двигателя.

3. При сильной детонации на указанном в п. 2 режиме работы двигателя вращением гаек октан-корректора переместить указательную стрелку верхней пластины по шкале в сторону знака «—».

4. При полном отсутствии детонации на указанном в п. 2 режиме работы двигателя вращением гаек октан-корректора переместить стрелку верхней пластины по шкале в сторону, отмеченную знаком «-[-».

В случае правильной установки момента зажигания при разгоне автомобиля будет прослушиваться легкая детонация, исчезающая при скорости 40—45 км/ч.

Каждое деление на шкале октан-корректора соответствует изменению угла опережения зажигания в цилиндре, равному 4°.
