СИСТЕМА ЗАЖИГАНИЯ АВТОМОБИЛЯ ЗИЛ-130

Распределитель системы зажигания автомобиля ЗИЛ-130

Распределитель (рис. 67) — восьмиискровой, работает совместно с катушкой зажигания Б114-Б, предназначен для прерывания тока низкого напряжения в первичной обмотке катушки зажигания и распределения тока высокого напряжения по свечам.

Особенностью контактно-транзисторной системы зажигания является отсутствие в распределителе шунтирующего конденсатора.

К корпусу распределителя Р137 прикреплена фирменная табличка, на которой нанесена надпись «Только для транзисторной системы зажигания». Если по каким-либо причинам распределитель зажигания должен быть на автомобиле заменен, то вместо распределителя Р137 можно использовать также распределители Р4-В или Р4-В2, сняв с них предварительно конденсатор.

При контактно-транзисторной системе зажигания контакты прерывателя нагружены только током управления транзистора, а не полным током катушки зажигания, поэтому почти полностью устраняются подгорание и эрозия контактов, и их не нужно зачищать.

Следует особенно тщательно следить за чистотой контактов, так как сила проходящего через них тока мала, и при наличии пленки окиси или масла контакты не проводят ток. При замасливании контактов необходимо их промывать чистым бензином. Если автомобиль длительное время не эксплуатировался и на контактах прерывателя образовался слой окиси, то контакты нужно «засветлить», т. е. провести по ним абразивной пластиной или мелкой шкуркой со стеклянным покрытием, не допуская при этом съема металла, что сокращает срок службы контактов.

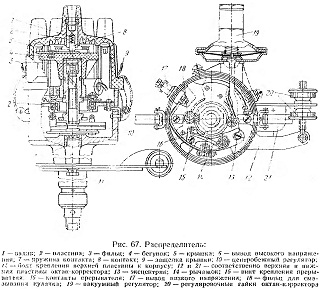

Рис. 67. Распределители
