СМАЗОЧНАЯ СИСТЕМА ДВИГАТЕЛЯ АВТОМОБИЛЯ ЗИЛ-130

Вентиляция картера двигателя автомобиля ЗИЛ-130

Вентиляция картера — принудительная, с отсосом картерных газов во впускной трубопровод двигателя через специальный клапан 3 (рис. 19), сообщающийся е внутренней полостью двигателя. При работе двигателя с прикрытой дроссельной заслонкой под действием большого разрежения во впускном трубопроводе клапан поднимается вверх и уменьшает площадь проходного сечения до величины, необходимой для прохода малого объема газов, прорывающихся в картер двигателя. При работе двигателя е полностью открытой дроссельной заслонкой разрежение во впускном трубопроводе снижается, и клапан опускается вниз, открывая проходное сечение.

Перед клапаном на выходе из внутреннего пространства двигателя картерные газы проходят через маслоуловитель 2, отделяющий частицы масла от отсасываемых газов. Наружный воздух попадает в картер двигателя через воздушный фильтр 1, объединенный с маслозаливной горловиной. Очищать и промывать этот фильтр надо при смене масла в двигателе.

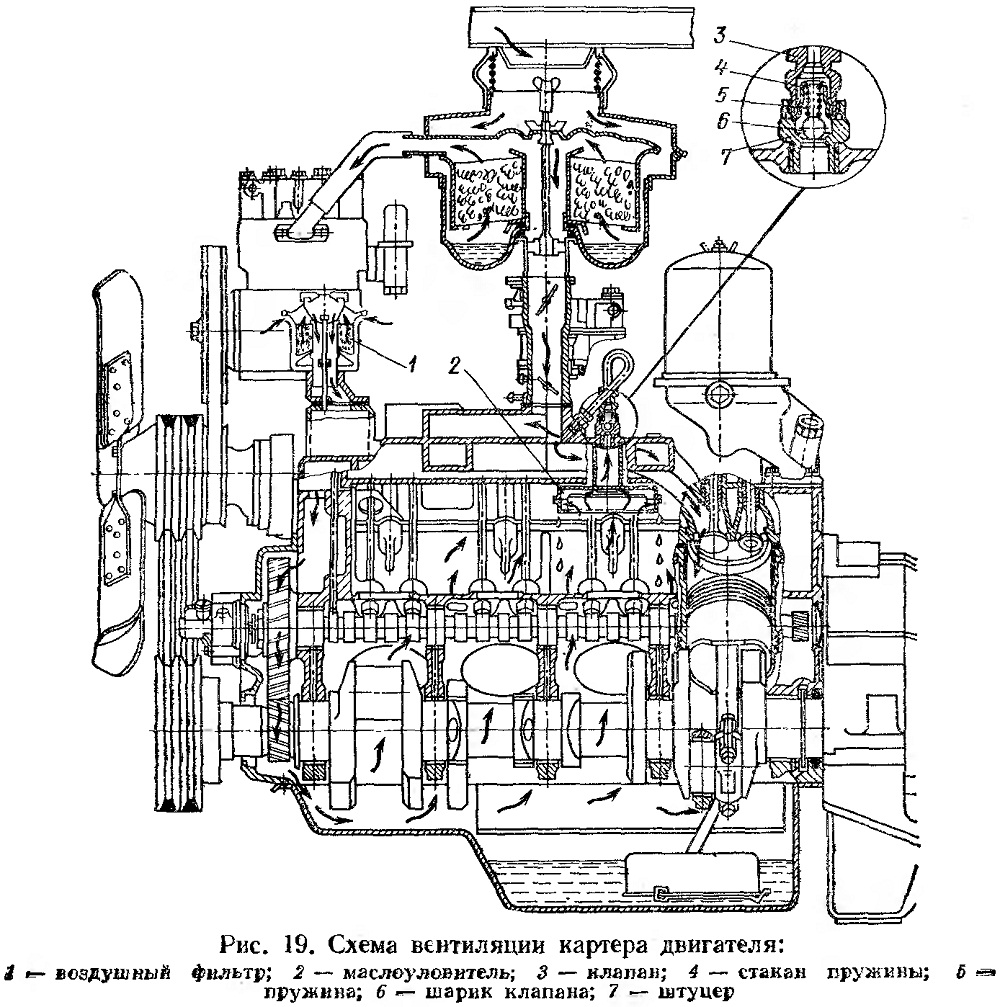

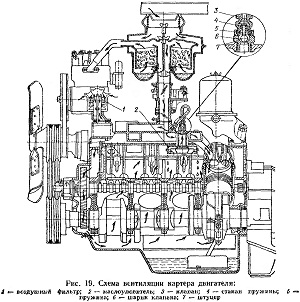

Рис. 19. Схема вентиляции картера двигателя
