СМАЗОЧНАЯ СИСТЕМА ДВИГАТЕЛЯ АВТОМОБИЛЯ ЗИЛ-130
Смазочная система двигателя смешанная: масло подается под давлением и
разбрызгиванием (рис. 17). Охлаждается масло в радиаторе.
Масляный насос —двухсекционный, шестеренный. Верхняя секция
масляного насоса подает масло в смазочную систему двигателя через
центрифугу, а нижняя секция — в масляный радиатор. Редукционный клапан,
встроенный в крышку масляного насоса, отрегулирован на давление 320 кПа
(3,2 кгс/см2), не менее, и перепускает масло из напорной полости
масляного насоса во всасывающую. Перепускной клапан, встроенный в корпус
нижней секции масляного насоса, отрегулирован на давление 120 кПа (1,2
кгс/см2).

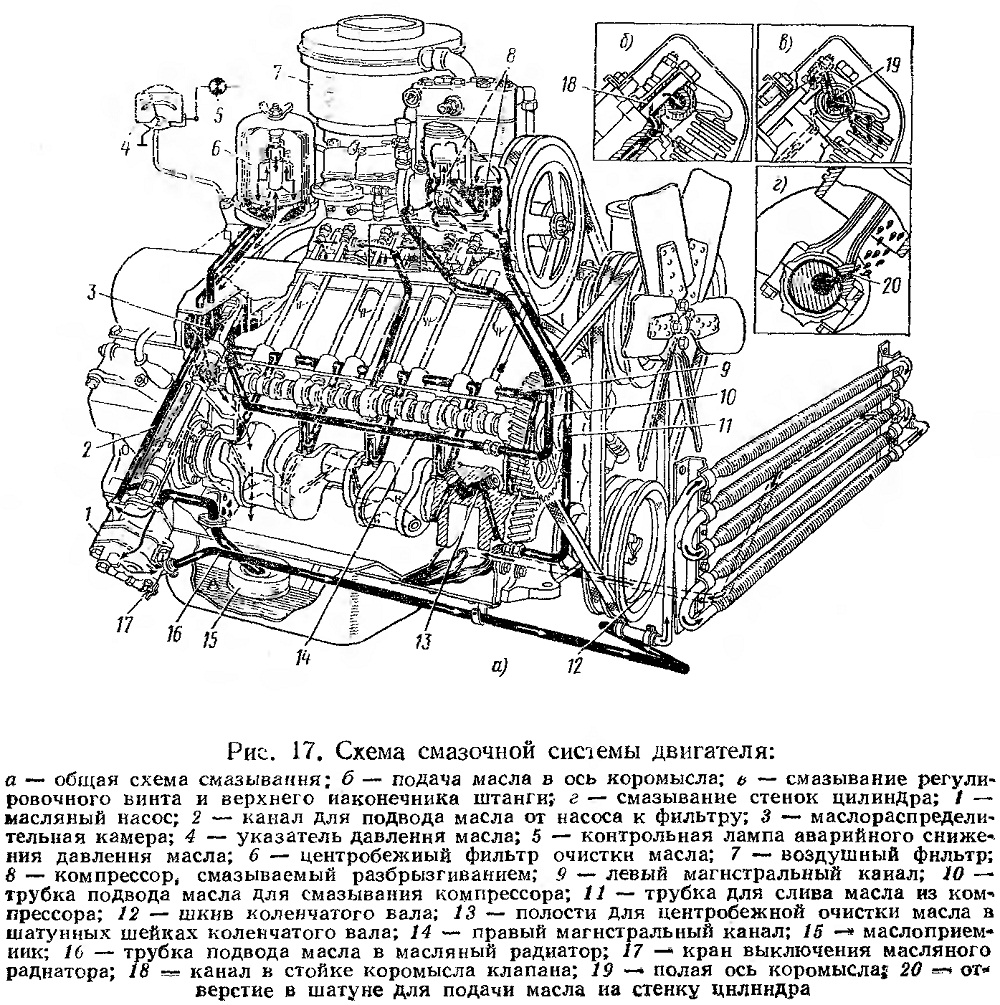

Рис. 17. Схема смазочной системы двигателя
