ДВИГАТЕЛЬ МЕХАНИЗМЫ ДВИГАТЕЛЯ АВТОМОБИЛЯ ЗИЛ-130
Маховик двигателя автомобиля ЗИЛ-130
Маховик — чугунный, со стальным зубчатым венцом для пуска двигателя от стартера, прикреплен к фланцу заднего конца коленчатого вала шестью болтами. При сборке маховика с коленчатым валом надо иметь в виду, что одно из отверстий крепления маховика смещено на 2°, При креплении маховика к фланцу коленчатого вала следует равномерно затягивать гайки. Необходимо следить за тщательностью шплинтовки болтов крепления маховика. Шплинт должен плотно облегать торец болта.
Распределительный вал двигателя автомобиля
ЗИЛ-130
Распределительный вал — стальной, с закаленными кулачками и шестерней
привода распределителя зажигания, приводится во вращение парой зубчатых
колес. Распределительный вал установлен на пяти опорах, снабженных
втулками из биметаллической ленты. Для правильной взаимной установки
зубчатых колес коленчатого вала и распределительного вала нужно
поставить их так, чтобы метки находились на одной прямой, соединяющей
центры (рис. 15).

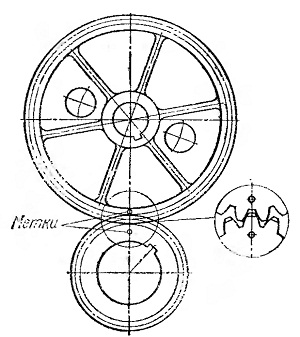

Рис. 15. Положение меток на зубчатых колесах при установке фаз газораспределения
