Фильтр тонкой очистки топлива автомобиля ЗИЛ-133

Предназначен для окончательной очистки топлива перед поступлением его в топливный насос высокого давления. Он установлен в самой высокой точке топливной системы. Такая установка фильтра обеспечивает сбор проникшего в систему воздуха и удаление его в бак вместе с избытком топлива, поступающего из насоса высокого давления. Фильтр состоит из корпуса 4, (рис. 3.19), двух сменных фильтрующих элементов 3 и двух колпаков 2, внутри которых установлены и приварены болты крепления колпаков к корпусу фильтра. В нижнюю часть болтов ввернуты сливные пробки 1.
Фильтрующие элементы изготовлены из бумаги. Чтобы топливо шло только через фильтрующие элементы, они уплотняются в верхней и нижней частях резиновыми шайбами. Плотное прилегание фильтрующих элементов к корпусу фильтра обеспечивается пружинами, надетыми на болты 5 крепления.

В корпусе фильтра имеется клапан 6 с пружиной 9, который открывается при избыточном давлении в полости фильтра (1,5+0,2) кгс/см2. Регулируют клапан методом подбора толщины регулировочной шайбы 8, установленной внутри пробки 7 клапана. Здесь же имеется пробка 10 для сообщения внутренней полости фильтра с атмосферой при проверке герметичности системы.

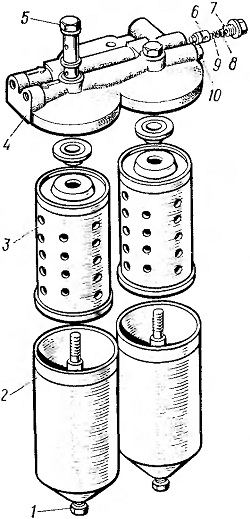

Рис. 3.19. Фильтр тонкой очистки топлива
