Система смазки двигателя автомобиля ЗИЛ-133
Центробежный фильтр очистки масла двигателя автомобиля ЗИЛ-133
Предназначен для очистки масла от мелких
механических примесей и от продуктов окисления и осмоления. Фильтр
крепится болтами к правой передней части блока цилиндров. Состоит из
корпуса 1 (рис. 3.16) с клапанами и прокладкой 2, ротора 6. оси 8
ротора, колпака 5 ротора, который крепится колпачковой гайкой 12 на
роторе и колпака 3 фильтра, закрепленного гайкой 10 на оси ротора. Ротор
вращается на шарикоподшипнике 7 и закреплен на оси с помощью упорной
шайбы 11 и гайки 8. Вращение ротора происходит под действием струи
масла, выбрасываемой из сопла в основании оси, и с силой ударяющей в
перегородки ротора. При вращении ротора тяжелые частицы, загрязняющие
масло отбрасываются на стенки колпака 5, где и оседают. Очищенное масло
через полость оси ротора и трубку 4 в корпусе фильтра поступает либо в
радиатор для охлаждения, либо при закрытом кране радиатора сливается в
поддон.
В корпусе фильтра установлены сливной и перепускной клапаны плунжерного
типа. Перепускной клапан 16, открываясь при
давлении 6,0—6,5 кгс/см2, направляет масло в поддон
в случае загрязнения центрифуги. Сливной клапан отрегулирован на
давление
0,5—0,8 кгс/см2 и, открываясь при повышении давления в радиаторной
магистрали, перепускает масло непосредственно в поддон.
В бобышках верхней плоскости корпуса фильтра установлены два стопорных
пальца
14 с пружинами 15. На пальцы надета пластина 13, с помощью которой
пальцы утапливаются в бобышках при установке и закреплении колпака
фильтра. Стопорные пальцы выполняют роль фиксаторов при отвертывании
гайки 12 колпака ротора и гайки 8 крепления ротора на оси. Для этой цели
следует снять колпак 3 фильтра, предварительно отвернув гайку 10. Пальцы
под действием пружин поднимутся вверх и упрутся в нижнюю часть ротора.
Затем нужно повернуть ротор в ту или другую сторону до совпадения
пальцев с отверстиями в роторе. На роторе и колпаке ротора имеются метки
для совмещения их при сборке фильтра.

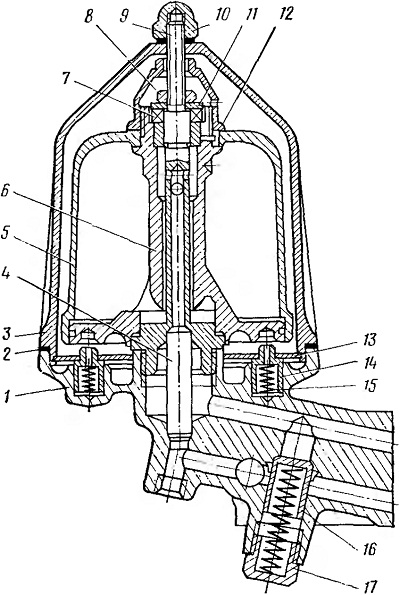

Рис. 3.16. Фильтр центробежной очистки масла
