Система охлаждения двигателя ЗИЛ-133
Водяной насос двигателя автомобиля ЗИЛ-133
Лопастного типа, центробежный, обеспечивает
постоянную циркуляцию жидкости в системе охлаждения. Установлен в левой
части блока цилиндров и приводится в действие двумя клиновыми ремнями от
шкива гидромуфты. Насос состоит из чугунного литого корпуса 4 (рис.
3.10), вала 6 с крыльчатой 7 и комбинированного уплотнения. Вал насоса
вращается в двух подшипниках 3, которые защищены от попадания воды и
грязи, и не требуют смазки в процессе эксплуатации. Дополнительно
подшипники защищены пылеотражателем 1 и водоотражателем 5. При сборке
полость подшипников заполняется на 2/3 объема смазкой Литол-24. На
переднем конце вала закреплен на шпонке шкив 2 привода. Крыльчатка
насоса крепится на валу колпачковой гайкой. В корпусе насоса в стакане 8
установлен комбинированный сальник, состоящий из резиновой манжеты 9,
двух латунных обойм 14 и 15 с пружиной
10 и резинового кольца 11 с упорным кольцом 12, вращающимся по
графитовому кольцу 13, вставленному в отверстие корпуса насоса.
Для предохранения подшипников от случайно просочившейся через уплотнение жидкости в корпусе насоса имеется дренажное отверстие при работе двигателя не является признаком ненормальной работы нacocа.

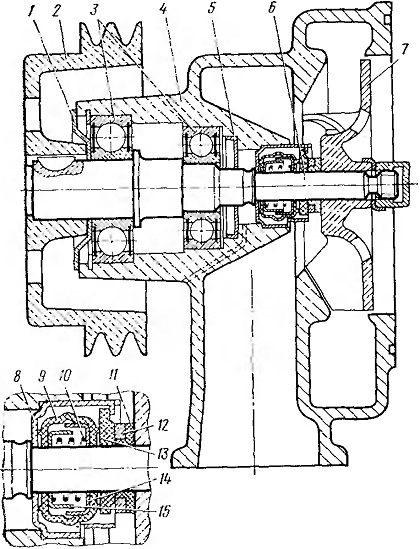

Рис. 3.10. Водяной насос
