Лава Веста. РУЛЕВОЕ УПРАВЛЕНИЕ - СНЯТИЕ / УСТАНОВКА ОСНОВНЫХ УЗЛОВ И ДЕТАЛЕЙ

1 ОБЩЕЕ ОПИСАНИЕ СИСТЕМЫ, ОСОБЕННОСТИ УСТРОЙСТВА

На автомобиле установлено рулевое управление с травмобезопасной рулевой колонкой, с электромеханическим усилителем и механизмом регулировки по углу наклона и вылету.

Рулевой механизм типа шестерня – рейка с постоянным передаточным отношением ус-тановлен на подрамник передней подвески.

Рулевой привод состоит из двух горизонтальных рулевых тяг и рычагов на поворотных кулаках. Длина каждой тяги рулевой трапеции регулируется вращением внутреннего наконечника и фиксируется контргайкой.

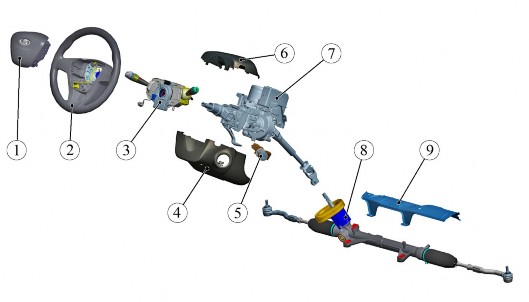

Рисунок 1-1 – Рулевое управление:

1 – модуль надувной подушки безопасности водителя (МНПБВ); 2 – рулевое колесо; 3 – блокподрулевых переключателей; 4 – кожух рулевой колонки нижний; 5 – выключатель зажигания; 6 – кожух рулевой колонки верхний; 7 – вал рулевого управления; 8 – рулевой механизм;9 – кожух защитный чехла рейки рулевого механизма

Лава Веста. РУЛЕВОЕ КОЛЕСО – СНЯТИЕ И УСТАНОВКА

Снятие

Установить автомобиль на рабочий пост и затормозить стояночным тормозом. Выключить зажигание и отсоединить клемму провода "массы" от аккумуляторной бата-

реи (ключ гаечный 10).

Снять модуль надувной подушки безопасности водителя (МНПБВ) в соответствии с требованиями ТИ 3100.25100.20557.

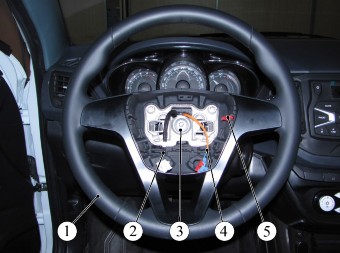

Рисунок 2-1 – Снятие рулевого колеса:1 – рулевое колесо;

2 – жгут проводов к звуковому сигналу;

3 – болт крепления рулевого колеса;4 – жгут проводов к МНПБВ;

5 – предохранитель транспортировочный

Установить передние колеса в положение, соответствующее прямолинейному движению автомобиля.

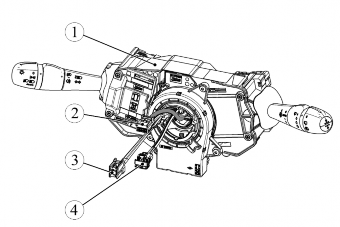

Рисунок 2-2 – Снятие рулевого колеса:

1 – блок подрулевых переключателей;2 – жгут проводов к рулевому колесу с опцией "Мультируль";

3 – жгут проводов к звуковому сигна-лу;

4 – жгут проводов к МНПБВ

Отвернуть болт 3, рисунок 2-1, крепления рулевого колеса и снять рулевое колесо 1.При снятии рулевого колеса аккуратно извлечь через отверстие в ступице жгут 2 проводов к звуковому сигналу и жгут 4 проводов к модулю надувной подушки безопасности. Для автомобилей с опцией "Мультируль" дополнительно отсоединить от разъема рулевого колеса колодку 4, рисунок 2-2, жгута проводов и аккуратно извлечь жгут через отверстие в ступице(насадка сменная Torx Т50, удлинитель и вороток, съемник двухрычажный).

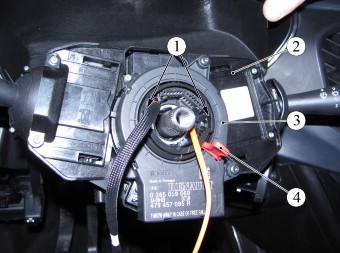

Рисунок 2-3 – Установка транспортировочного предохранителя на устройство вращающееся:

1 – пазы для рулевого колеса;

2 – блок подрулевых переключателей с устройством вращающимся в сборе;

3 – устройство вращающееся;

4 – предохранитель транспортировочный

Извлечь из кармана рулевого колеса предохранитель 5, рисунок 2-1, транспортировочный и установить его в устройство вращающееся как показано на рисунке 2-3.

Установка

Внимание. Повторное использование болта крепления рулевого колеса к валу руля недопускается. Болт подлежит обязательной замене.

Убедиться, что передние колеса автомобиля находятся в положении, соответствующем прямолинейному движению автомобиля.

Снять с устройства 3, рисунок 2-3, вращающегося предохранитель 4 транспортировочный. Если по какой-либо причине транспортировочный предохранитель отсутствует необходимо проверить и при необходимости выставить в среднее положение контактный диск устройства вращающегося блока

подрулевых переключателей в соответствии с требованиями раздела 3 настоящей ТИ.

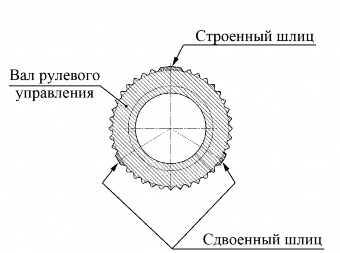

Рисунок 2-4 – Положение вала рулевого управления, соответствующее прямолинейному движению автомобиля

Совместить шлицы на ступице рулевого колеса со шлицами на валу рулевого управле-ния, в соответствии с рисунком 2-4. Совместить выступы на рулевом колесе с пазами 1, рису-нок 2-3, на поворотном диске устройства вращающегося. Установить рулевое колесо на руле-вой вал и закрепить его новым болтом. Момент затяжки болта 38…50 Н.м (3,8…5,0 кгс.м)(насадка сменная Torx Т50, удлинитель и вороток, ключ моментный).

При установке рулевого колеса проложить через отверстие в ступице жгуты проводовблока подрулевых переключателей к звуковому сигналу и к модулю надувной подушки безо-пасности. Для автомобилей с опцией "Мультируль" дополнительно проложить через отвер-стие в ступице жгут проводов блока подрулевых переключателей и подключить его колодку к разъему на рулевом колесе.

Установить модуль надувной подушки безопасности водителя (МНПБВ) в соответствиис требованиями ТИ 3100.25100.20557.

Присоединить клемму провода "массы" к аккумуляторной батарее (ключ гаечный 10).Проверить работу устройства вращающегося блока подрулевых переключателей в соответствии с требованиями раздела 3 настоящей ТИ.

Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 017200-254-00232934, пп. 1.19.20, 1.19.21 в объеме выполненных работ.
