2.5
Лава Веста. СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЭСУД
М86 ЕВРО-5
Схема электрических соединений ЭСУД с контроллером М86 приведена на
рисунке 2.5-01.

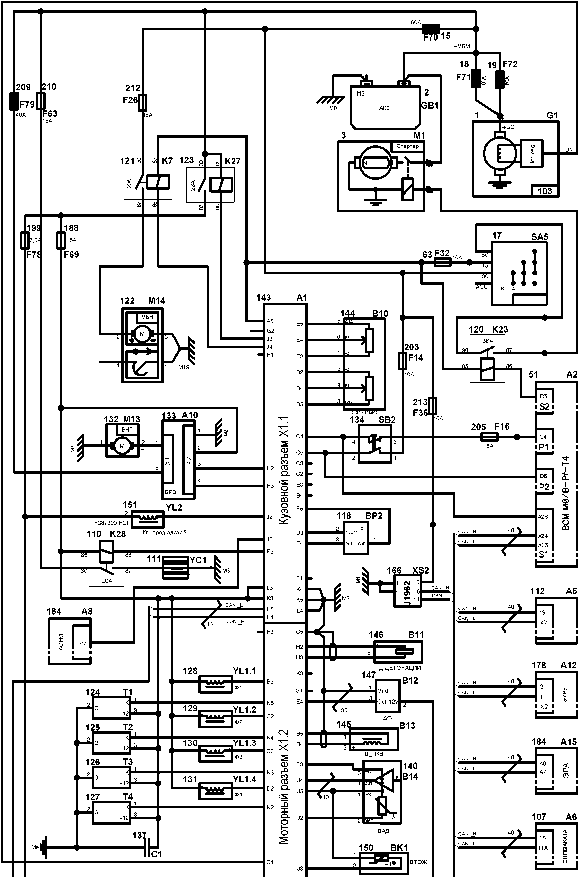

Рис. 2.5-01. Схема электрических соединений ЭСУД
автомобиля LADA VESTA в комплектации Comfort AT с контроллером М86
ЕВРО-5 (21803-0000013-51):
1 - генератор; 2 - батарея аккумуляторная; 3 - стартер; 15 -
предохранитель 60 А (F70); 17 -выключатель зажигания; 18 -
предохранитель 60 А (F71); 19 - предохранитель 60 А (F72); 51 - ЦБКЭ
(контроллер ВСМ); 63 - предохранитель 10 А (F32); 107 - блок управления
СНПБ; 110 - реле муфты компрессора кондиционера; 111 - муфта компрессора
кондиционера; 112 - комбинация приборов; 118 - датчик давления
хладагента (фреона) аналоговый; 120 - дополнительное реле стартера; 121
- реле электробензонасоса; 122 - модуль электробензонасоса; 123 -
главное реле (реле зажигания); 124 - катушка зажигания 1 цилиндра; 125
- катушка зажигания 2 цилиндра; 126 - катушка зажигания 3 цилиндра; 127
- катушка зажигания 4 цилиндра; 128 - форсунка 1 цилиндра; 129 -
форсунка 2 цилиндра; 130 - форсунка 3 цилиндра; 131 - форсунка 4
цилиндра; 132 - электровентилятор системы охлаждения двигателя; 133 -
блок реле электровентилятора; 134 - выключатель сигнала торможения; 135
-дроссельный патрубок с электроприводом; 137 - конденсатор
помехоподавляющий; 140 -датчик давления и температуры воздуха; 141 -
контроллер АМТ (КУРКП); 142 - датчик контрольной лампы давления масла;
143 - контроллер ЭСУД М86; 144 - педаль акселератора электронная; 145 -
датчик положения коленчатого вала; 146 - датчик детонации; 147 -датчик
фаз; 148 - датчик кислорода 1 (управляющий); 149 - датчик кислорода 2
(диагностический); 150 - датчик температуры охлаждающей жидкости; 151 -
электромагнитный клапан продувки адсорбера; 153 - электромагнитный
клапан управления механизмом заслонок модуля впуска; 164 - панель
управления кондиционером; 166 - колодка диагностики; 176 -гидроагрегат
антиблокировочной системы тормозов; 178 - электромеханический усилитель
рулевого управления; 184 - блок Эра-ГЛОНАСС; 188 - предохранитель 15 А
(F69); 199 -предохранитель 7,5 А (F78); 203 - предохранитель 10 А (F14);
205 - предохранитель 5 А (F16); 209 - предохранитель 40 А (F79); 210 -
предохранитель 15 А (F63); 212 - предохранитель 15 А (F26); 213 -
предохранитель 10 А (F36);
- место расположения предохранителей F1-F59 и реле К1-К20 в салонном
монтажном блоке;
- место расположения предохранителей F60-F80 и реле К21-К28 в моторном
монтажном блоке
