Лава Веста. ДИАГНОСТИЧЕСКИЕ КАРТЫ
КОНТРОЛЛЕРА М86 ДВИГАТЕЛЯ 21129 ЕВРО-5
Каждая диагностическая карта состоит из двух страниц: "Дополнительной
информации" и "Диаграммы поиска неисправностей". "Дополнительная
информация" содержит условия занесения кода неисправности, схемы
соединений и пояснения к блокам диаграммы поиска неисправности.
Поиск и устранение неисправности осуществляется в соответствии с
диаграммой последовательности поиска неисправности.
При диагностике любой неисправности необходимо всегда начинать с
проверки диагностической цепи.
Проверка диагностической цепи приводит к другим картам. Использование
карты кода неисправности без предварительной проверки диагностической
цепи не допускается. Это может привести к неверному диагнозу и замене
исправных деталей.
2.7А ДИАГНОСТИЧЕСКИЕ КАРТЫ А
(карты первоначальной проверки и карты кодов неисправностей)

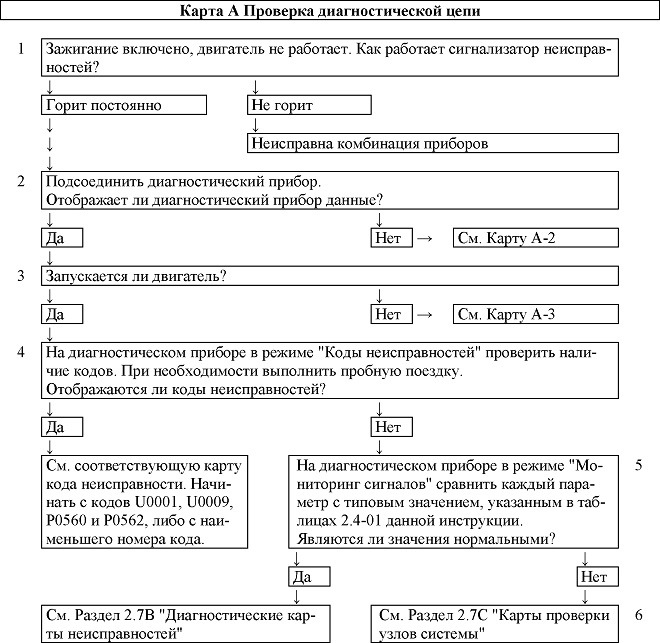

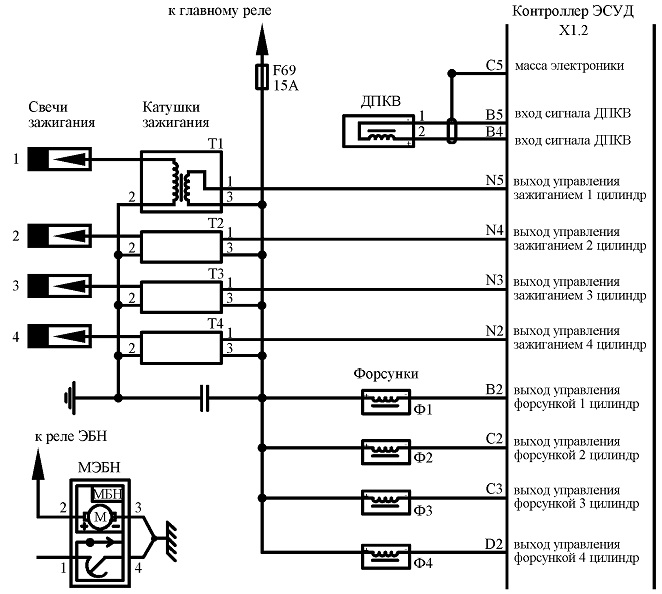

Карта А
Проверка диагностической цепи
Описание проверок
Последовательность соответствует цифрам на карте.
1 Проверяется исправность сигнализатора неисправностей.
2 Проверяется возможность передачи последовательных данных с контроллера
на диагностический прибор.
3 Проверяется возможность запуска двигателя.
4 Проверяется наличие в памяти контроллера кодов неисправностей,
требующих проведения ремонта.
5 Проверяется наличие отклонений параметров при включенном зажигании и
двигателе, работающем на холостом ходу.
6 При наличии отклонений параметров от установленных типовых значений
проверяется работоспособность соответствующих узлов или систем с помощью
карт раздела 2.7С -"Диагностические карты проверки узлов системы
управления двигателем".
Карта А-2
Нет данных с колодки диагностики
Описание цепи
На а/м LADA VESTA реализован интерфейс обмена данными между контроллером
ЭСУД, колодкой диагностики и контроллерами (блоками управления) других
систем автомобиля по шине CAN.
Шина CAN представляет собой двухпроводную линию:
- линия низкого уровня CAN L (контакты "X1.1/H5", "X1.2/D5" контроллера
ЭСУД);
- линия высокого уровня CAN H (контакты "X1.1/H4", "X1.2/D4" контроллера
ЭСУД). Описание проверок
Последовательность соответствует цифрам на карте.
1 Проверяется исправность соединения между колодкой диагностики
(контакты "6", "14") и контроллером (контакты "X1.1/H4", "X1.1/H5").

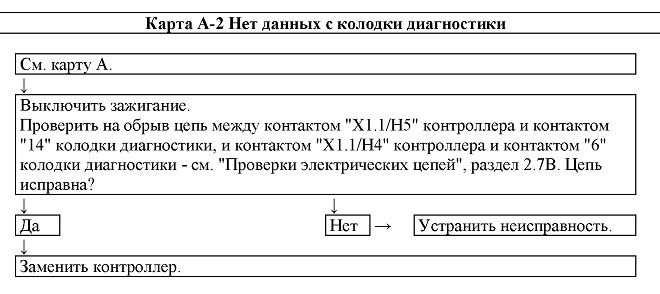

Карта А-2 Нет данных с колодки диагностики
