Если стояночная тормозная система не удерживает автомобиль
на уклоне до 25% при перемещении рычага привода на 4–5
зубьев храпового устройства, стояночный тормоз необходимо
отрегулировать.
|
Устанавливаем автомобиль на
смотровую канаву или подъемник. |
Вывешиваем заднюю ось автомобиля и опускаем рычаг привода
стояночного тормоза в нижнее положение.
 |
Придерживая регулировочную гайку ключом «на 13»,
таким же ключом ослабляем контргайку. |
 |
Удерживая наконечник троса пассатижами, ключом «на
13» затягиваем регулировочную гайку. |
Можно удерживать наконечник троса и в месте его
соединения с пружи-ной, зажав ее конец пассатижами.
При этом полный ход рычага привода стояночного тормоза
должен составлять 4–5 зубьев сектора храпового устройства.
При полностью опущенном рычаге колеса должны вращаться
свободно, без заедания. В этом положении затягиваем
контргайку.
Для снятия переднего троса и рычага привода стояночной
тормозной системы опускаем рычаг в нижнее положение.
 |
Снимаем оттяжную пружину. |
 |
Двумя ключами «на 13» расконт-риваем гайки. |
 |
Удерживая пассатижами наконечник переднего троса,
высокой головкой «на 13» одновременно отворачиваем
регулировочную гайку и контргайку. |
 |
Снимаем с наконечника переднего троса распорную
втулку. |
 |
Снимаем направляющую заднего троса. |
 |
Пассатижами вынимаем шплинт,… |
 |
…снимаем упорную шайбу… |
 |
…и отсоединяем передний трос от рычага привода
стояночного тормоза. |
 |
В салоне крестообразной отверткой отворачиваем винт
бокового крепления кожуха рычага… |
 |
…и саморез заднего крепления. |
 |
Снимаем кожух рычага. |
 |
Снимаем уплотнительную прокладку. |
 |
Головкой «на 10» отворачиваем четыре болта крепления
кронштейна рычага к полу. |
 |
Снимаем рычаг привода стояночного тормоза. |
Для снятия заднего троса привода стояночной тормозной
системы отсоединяем его наконечники от рычагов ручного
привода задних колодок (смотрите
соответствующий раздел).
Снимаем направляющую заднего троса.
 |
Сдвигаем защитный резиновый колпачок с наконечника
оболочки троса. |
 |

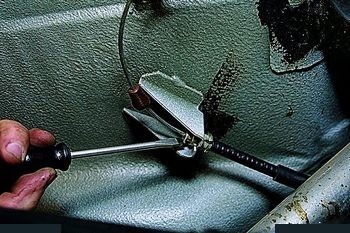

Отверткой сдвигаем наконечник оболочки троса… |
 |
…и выводим его из отверстия кронштейна кузова. |
 |
Пассатижами разгибаем проушину кронштейна балки
заднего моста… |
 |
…и выводим трос. |
 |
Ключом «на 10» отворачиваем два болта крепления
держателя оболочки троса к тормозному щиту. |
 |
Выводим наконечник троса из отверстия тормозного
щита. |
Таким же образом освобождаем другой конец заднего троса.
 |
Снимаем задний трос привода стояночной тормозной
системы. |
Устанавливаем трос в обратной последовательности.
Регулируем стояночную тормозную систему. |
