Чтобы воздух не попал в гидравлическую систему тормозов,
тормозные трубки от главного цилиндра не отсоединяем.
Отворачиваем две гайки крепления главного тормозного
цилиндра к вакуумному усилителю тормозов (смотрите
соответствующий раздел).
|
Снимаем цилиндр со шпилек и отводим его вниз,
осторожно изгибая тормозные трубки так, чтобы не
повредить их. |
|
Вынимаем обратный клапан из резинового
уплотнителя в отверстии корпуса усилителя. |
|

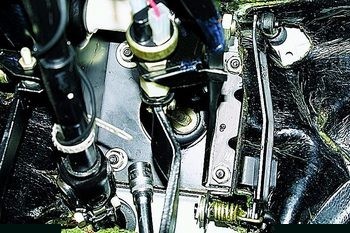

В салоне поддеваем отверткой стопорную шайбу
пальца крепления толкателя вакуумного усилителя
к тормозной педали. (Кожухи рулевой колонки для
наглядности сняты). |
|
Снимаем стопорную шайбу… |
|

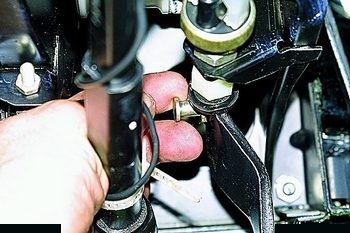

…и вынимаем палец крепления толкателя к педали. |
|
Головкой «на 13» отворачиваем четыре гайки
крепления кронштейнов вакуумного усилителя и
педального узла к щитку передка кузова. |
|
Выводим толкатель усилителя из отверстия щитка
передка и извлекаем вакуумный усилитель в сборе
с кронштейном из моторного отсека. |
|
Снимаем резиновую прокладку,… |
|
…стакан уплотнителя… |
|
…и уплотнитель. |
|
Головкой «на 17» отворачиваем две гайки
крепления вакуумного усилителя к кронштейну. |
|

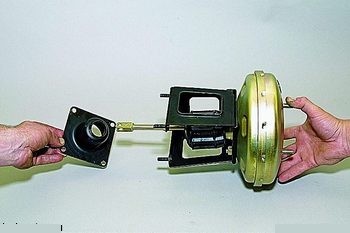

Разъединяем кронштейн и усилитель. |
Устанавливаем вакуумный усилитель тормозов в обратной
последовательности. При установке обратного клапана
смачиваем его и уплотнитель проникающей жидкостью типа
WD-40.
|
Выступание головки регулировочного болта
вакуумного усилителя относительно плоскости
крепления фланца главного тормозного цилиндра
должно составлять 1,25–0,2 мм. (Главный
тормозной цилиндр для наглядности снят.) |
|
Для регулировки выступания головки болта
придерживаем пассатижами конец штока, а ключом
«на 7» вращаем болт. |
При неработающем двигателе регулируем свободный ход
педали тормоза.
|

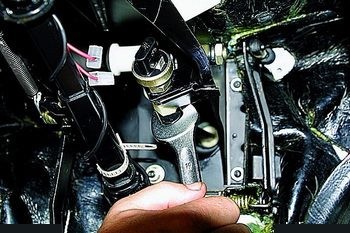

Для этого в салоне ключом «на 19» ослабляем
контргайку выключателя стоп-сигнала, придерживая
его ключом «на 14». |
Вращая выключатель стоп–сигнала (при отсоединенных
проводах), устанавливаем его так, чтобы его буфер
упирался в упор педали, а свободный ход педали составлял
3–5 мм. В этом положении затягиваем контргайку.
Для снятия выключателя стоп-сигнала…
|
…отсоединяем от него провода,… |
|
…ключом «на 19» отворачиваем буфер … |
|
…и снимаем его. |
Ослабив контргайку,…
|
…ключом «на 14» выворачиваем выключатель
стоп-сигнала из кронштейна педального узла… |
|
…и вынимаем выключатель. |
Устанавливаем выключатель стоп-сигнала в обратной
последовательности и регулируем свободный ход педали. |
