ВАЗ-2131. Вентилятор радиатора с кожухом

Снять электровентиляторы впрыскового двигателя можно только после снятия радиатора (смотрите соответствующий раздел).

На фото капот снят для наглядности.

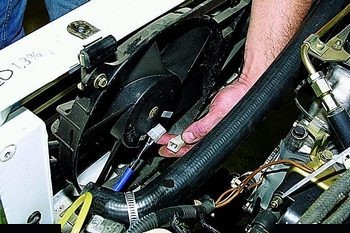

Отсоединяем электрический разъем.

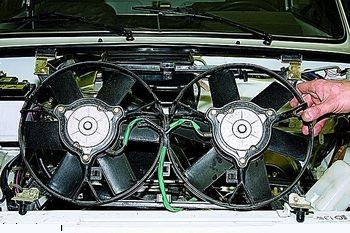

Наклоняем электровентиляторы с кожухом к двигателю...

...и вынимаем из моторного отсека.

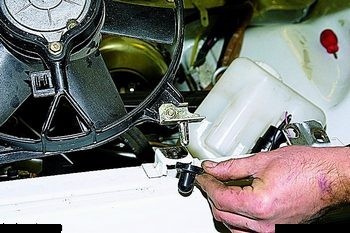

Кожух электровентиляторов опирается на поперечину кузова через резиновые втулки.

Для замены электродвигателя...

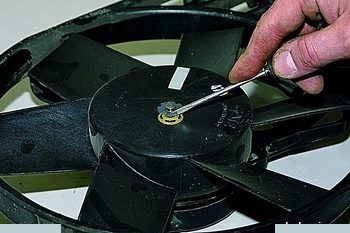

...поддеваем отверткой стопорную шайбу...

...и снимаем крыльчатку.

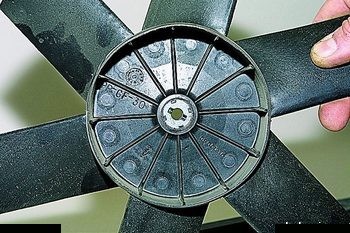

Обратите внимание на впадины в ступице крыльчатки, в которые при установке должен войти штифт вала электродвигателя.
Отсоединяем проводку электродвигателя.
Головкой «на 10» отворачиваем три болта крепления электродвигателя к кожуху.

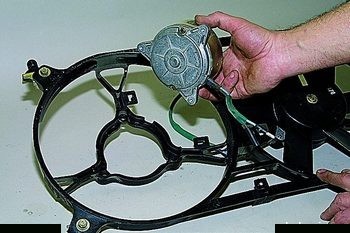

Снимаем электродвигатель.

Устанавливаем электровентилятор в обратной последовательности.

Снятие кожуха вентилятора карбюраторного двигателя

Работу проводим для демонтажа радиатора, снятия крыльчатки и насоса охлаждающей жидкости.

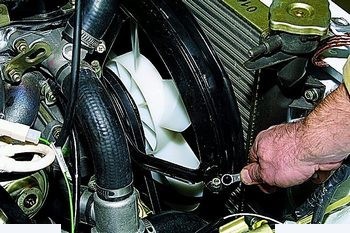

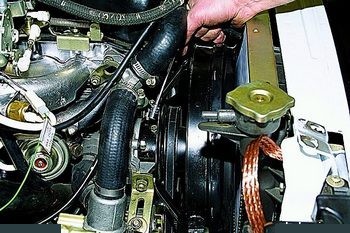

Накидным ключом «на 10» отворачиваем две гайки шпилек, соединяющих части кожуха.

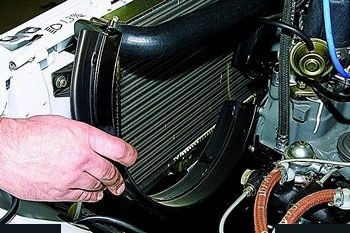

Снимаем нижний кожух.

Головкой «на 10» с удлинителем отворачиваем болт крепления верхнего кожуха к кронштейну.

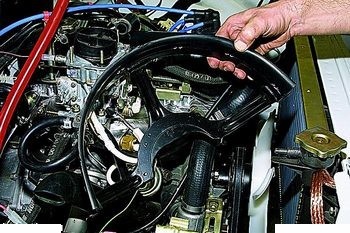

Снимаем верхний кожух.

Устанавливаем кожух вентилятора в обратной последовательности.

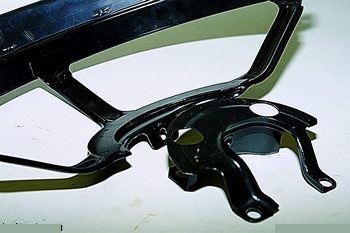

При установке обратите внимание на то, что верхний кожух...

…своим пазом должен быть надет на полукруглый выступ кронштейна. (Детали сняты с двигателя для наглядности.)
