ВАЗ-2131. Радиатор двигателя




Снимаем трубу запасного колеса (смотрите соответствующий раздел). Сливаем охлаждающую жидкость (смотрите соответствующий раздел).
На автомобиле с карбюраторным двигателем снимаем кожух вентилятора (смотрите соответствующий раздел). На фото капот снят для наглядности.

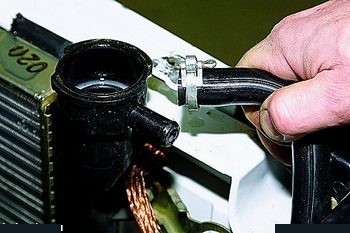

Ослабив хомут, отсоединяем от радиатора шланг расширительного бачка.

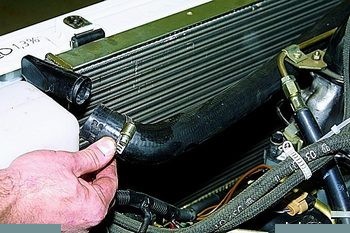

Ослабляем хомуты отводящего и подводящего шлангов радиатора.
Снимаем отводящий...

...и подводящий шланги.

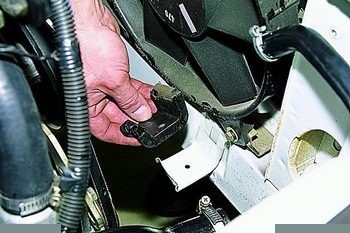

На автомобиле с впрысковым двигателем приподнимаем и отводим в сторону бачок омывателя ветрового стекла.

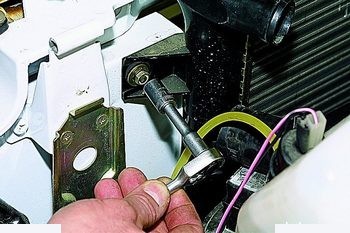

Головкой «на 10» отворачиваем болты...

...левого...

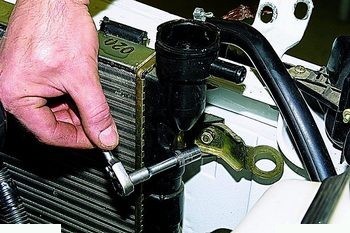

...и правого крепления радиатора.

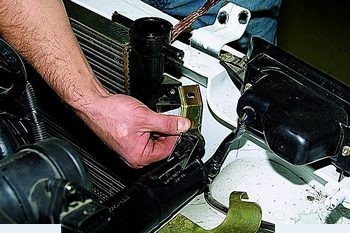

Отводим кронштейн заборника воздуха.

Наклонив радиатор к двигателю,...

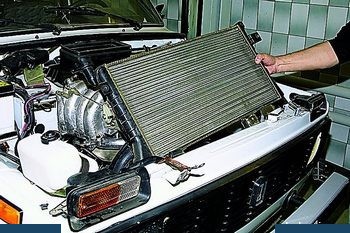

...вынимаем его.

На фото 6 корпус воздушного фильтра с заборником воздуха (впрыскового двигателя) сняты для наглядности.

Радиатор опирается на кронштейн через резиновые подушки.

За радиатором расположен либо направляющий кожух радиатора (на автомобиле с карбюраторным двигателем), либо электровентиляторы (на автомобиле с впрысковым двигателем).
