ВАЗ-21213 (Нива). Распределительный вал и его привод

2.11.1. Особенности устройства

ОБЩИЕ СВЕДЕНИЯ

Распределительный вал

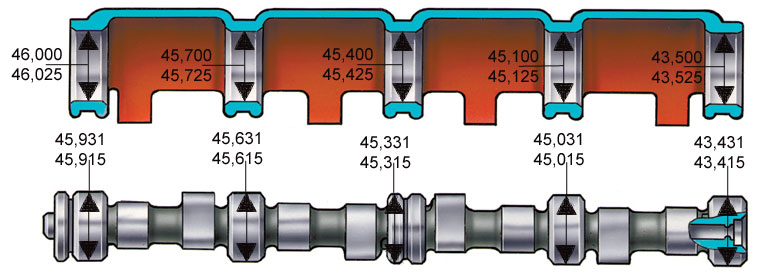

Основные размеры распределительного вала и корпуса подшипников

Чугунный, опирается на пять шеек и вращается в алюминиевом корпусе подшипников, установленном на головке цилиндров.

Поверхности кулачков отбеливаются для повышения износостойкости.

От осевых перемещений распределительный вал удерживается упорным фланцем, помещенным в проточке передней опорной шейки вала.

Привод распределительного вала

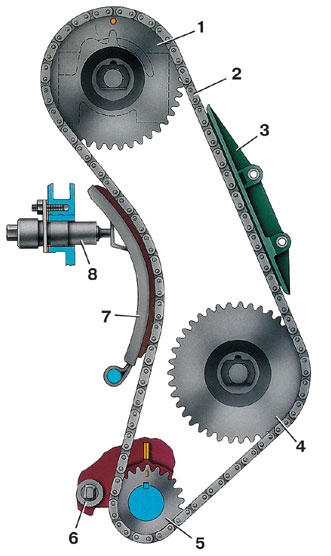

Схема привода распределительного вала и вспомогательных агрегатов

1 – звездочка распределительного вала;

2 – цепь;

3 – успокоитель цепи;

4 – звездочка валика привода масляного насоса;

5 – ведущая звездочка;

6 – ограничительный палец;

7 – башмак натяжителя;

8 – натяжитель цепи

Осуществляется от ведущей звездочки 5 (см. рис. Схема привода распределительного вала и вспомогательных агрегатов) коленчатого вала двухрядной роликовой цепью 2. Этой же цепью приводится и звездочка 4 вала привода масляного насоса.

Цепной привод имеет полуавтоматический натяжитель 8 с башмаком 7 и успокоителем 3 цепи с резиновыми накладками.

В нижней части блока цилиндров установлен ограничительный палец 6, предотвращающий спадание цепи в картер при снятии на автомобиле звездочки 1 распределительного вала.

ВАЗ-21213 (Нива). Регулировка натяжения цепи

ОБЩИЕ СВЕДЕНИЯ

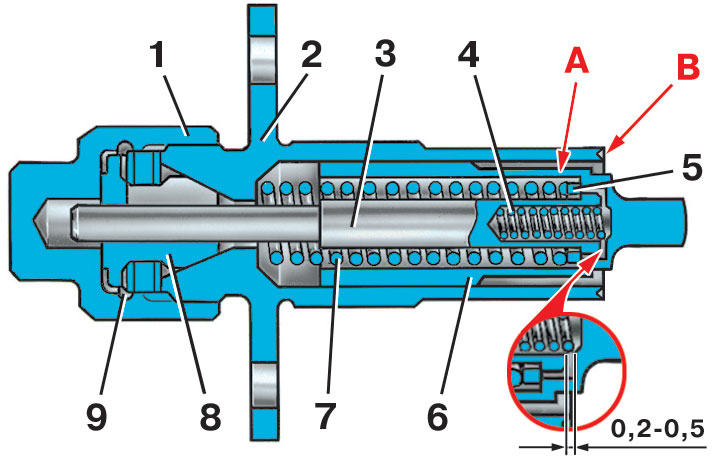

Разрез натяжителя цепи

1 – колпачковая гайка;
2 – корпус натяжителя;
3 – стержень;
4 – пружина плунжера;
5 – шайба;
6 – плунжер;
7 – пружина;
8 – сухарь;
9 – пружинное кольцо;
А – поверхность плунжера;
В – места кернения на торце корпуса

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Ослабьте гайку 1 натяжителя. При этом освобождается стержень 3 и цепь натягивается башмаком 7 (см. рис. Схема привода распределительного вала и вспомогательных агрегатов), на который действует пружина 7.
2. Поверните коленчатый вал на 1–1,5 оборота в направлении вращения. При этом пружина натяжителя, действующая на башмак, автоматически отрегулирует натяжение цепи.
3. Затяните гайку 1 натяжителя, благодаря чему стержень 3 зажимается цангами сухаря 8, и при работе двигателя на плунжер 6 действует только пружина 4. Эта пружина отжимает плунжер от головки стержня 3, и в зазор между ними при работе двигателя затекает масло, играющее роль амортизатора при ударах цепи.

ВАЗ-21213 (Нива). Замена цепи

ОБЩИЕ СВЕДЕНИЯ

1. Для снятия цепи затормозите автомобиль стояночным тормозом, откройте капот, снимите запасное колесо с поддерживающей трубой и снимите аккумуляторную батарею.
2. Снимите воздушный фильтр и закройте входную горловину карбюратора технологической заглушкой.
3. Отсоедините от карбюратора тросы привода воздушной и дроссельных заслонок.
4. Слейте охлаждающую жидкость из радиатора и блока цилиндров, снимите радиатор со шлангами и термостатом.
5. Снимите вентилятор, отвернув гайки крепления.
6. Снимите крышку головки цилиндров и поверните коленчатый вал до совмещения метки на звездочке распределительного вала с меткой на корпусе подшипников (см. рис. Проверка совпадения установочной метки на звездочке распределительного вала с меткой на корпусе подшипников), а метки на шкиве привода генератора – с длинной меткой на крышке привода распределительного вала (см. рис. Метки для установки момента зажигания).
7. Отверните болт крепления звездочки распределительного вала.
8. Ослабьте колпачковую гайку натяжителя цепи, отожмите монтажной лопаткой шток натяжителя и зафиксируйте его колпачковой гайкой.
9. Снимите звездочку распределительного вала.
10. Ослабьте крепление генератора и снимите ремень его привода.
11. Включите 4-ю передачу в коробке передач, отверните гайку и снимите с коленчатого вала шкив привода генератора.
12. Снимите крышку привода распределительного вала с прокладкой, отвернув гайки крепления крышки к блоку цилиндров и болты крепления масляного картера к крышке.
13. Отверните ограничительный палец 6 (см. рис. Схема привода распределительного вала и вспомогательных агрегатов) и снимите цепь привода распределительного вала.
14. Установку цепи выполняйте в порядке, обратном снятию, соблюдая рекомендации, изложенные в подразделе 2.4.
15. Цепь перед установкой смажьте моторным маслом.
16. Под крышку привода распределительного вала и крышку головки цилиндров устанавливайте новые прокладки.
17. После установки цепи отрегулируйте натяжение цепи и ремня привода генератора, отрегулируйте привод карбюратора и момент зажигания.

ВАЗ-21213 (Нива). Проверка технического состояния

ОБЩИЕ СВЕДЕНИЯ

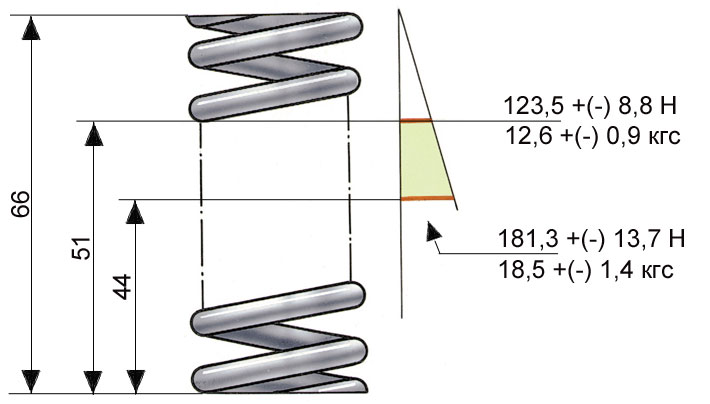

Основные данные для проверки пружины натяжителя

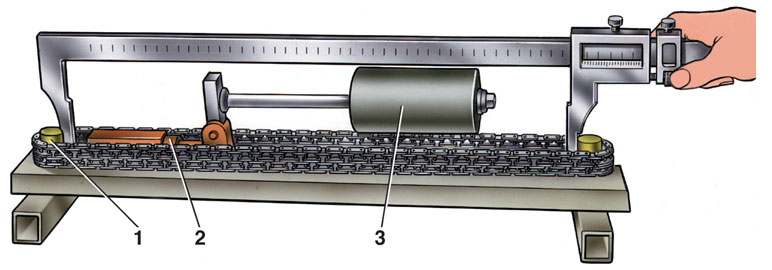

Приспособление 67.7824.9521 для проверки износа (вытяжки) цепи

1 – ролик;
2 – регулировочная гайка;
3 – противовес

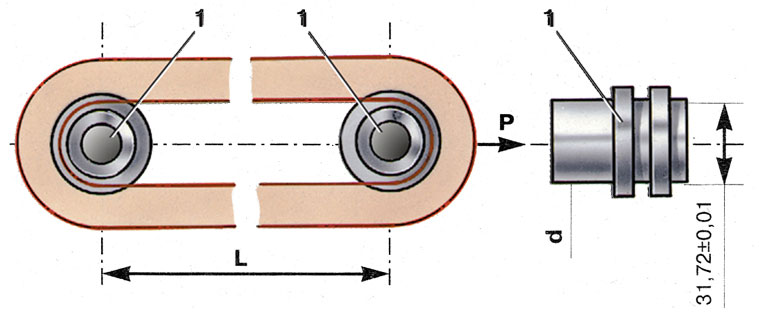

Схема проверки износа (вытяжки) цепи

ПОРЯДОК ВЫПОЛНЕНИЯ

Распределительный вал
c 1. На опорных шейках распределительного вала не допускаются задиры, забоины, царапины, наволакивание алюминия от корпусов подшипников. На рабочих поверхностях кулачков не допускается износ свыше 0,5 мм, а также задиры и износ кулачков в виде огранки.
2. Установите распределительный вал крайними шейками на две призмы, расположенные на поверочной плите, и замерьте индикатором радиальное биение средних шеек, которое должно быть не более 0,04 мм.
3. Если биение превышает указанное значение, то выправьте вал на рихтовочном прессе.

Корпус подшипников распределительного вала

4. Промойте и очистите корпус подшипников и каналы для подвода масла.
5. Проверьте диаметр отверстий в опорах. Если зазор между шейками распределительного вала и опорами превышает 0,2 мм (предельный износ), корпус подшипников замените.
6. Внутренние опорные поверхности должны быть гладкими, без задиров; если имеются повреждения – замените корпус подшипников. Проверьте, нет ли трещин на корпусе. Если имеются трещины, то замените корпус подшипников распределительного вала.

Натяжитель

7. Если наблюдается заедание плунжера натяжителя в корпусе, то необходимо разобрать натяжитель цепи.
8. Для этого отверните колпачковую фиксирующую гайку 1 (см. рис. Разрез натяжителя цепи), максимально вдвиньте плунжер 6 и затяните колпачковую гайку.
9. Затем утапливая плунжер, опилите края отверстия корпуса в местах В кернения и выньте плунжер 6 с пружиной 4.
10. Затем отверните колпачковую гайку и выньте стержень 3 вместе с пружиной 7 и шайбой 5.
11. Выньте из колпачковой гайки 1 зажимный сухарь 8, сняв пружинное кольцо 9.
12. Проверьте, нет ли на сухаре 8, на стержне 3 и плунжере 6 задиров, а на сопрягающихся поверхностях башмака и плунжера натяжителя цепи глубоких рисок.
13. Поврежденные детали замените.
14. Упругость пружины натяжителя должна находиться в пределах, указанных на рис. Основные данные для проверки пружины натяжителя; при меньшей упругости пружину замените.
15. Проверьте, нет ли повышенного износа на башмаке и успокоителе; если необходимо замените их.
16. Собирается натяжитель в порядке, обратном разборке.
17. После установки плунжера раскерните корпус 2 в трех точках В. При этом выступы от кернения не должны касаться поверхности А при движении плунжера.

Цепь привода распределительного вала

18. Промойте цепь в керосине, а затем проверьте состояние ее звеньев. На роликах и щечках не допускаются сколы, трещины и другие повреждения.
19. При работе двигателя цепь вытягивается. Она считается работоспособной, пока натяжитель обеспечивает ее натяжение, т.е. если цепь вытянулась не более, чем на 4 мм.
20. Вытяжку цепи проверяйте на приспособлении 67.7824.9521 (см. рис. Приспособление 67.7824.9521 для проверки износа (вытяжки) цепи), имеющем два ступенчатых ролика 1, на которые надевается цепь.
21. С помощью противовеса 3 цепь растягивается усилием 294 Н (30 кгс) или 147 Н (15 кгс).
22. Регулировочной гайкой 2 обеспечивается параллельность оси противовеса относительно основания приспособления.
23. Растяните цепь усилием 294 Н (30 кгс), поставив противовес в крайнее правое положение, затем уменьшите усилие на 147 Н (15 кгс), сдвинув противовес в крайнее левое положение.
24. Повторите еще раз обе операции и определите вытяжку цепи по расстоянию L между осями роликов. Измерив штангенциркулем расстояние между диаметрами d роликов и прибавив к нему диаметр d, получите расстояние L между осями роликов.
25. Для новой цепи расстояние L между осями роликов составляет 495,4–495,8 мм; если цепь вытянулась до 499,5 мм, ее следует заменить (см. рис. Схема проверки износа (вытяжки) цепи).
26. Перед установкой на двигатель смажьте цепь моторным маслом.
