ВАЗ-21213 (Нива). Снятие и установка головки цилиндров



ОБЩИЕ СВЕДЕНИЯ

Головку цилиндров снимают с двигателя на автомобиле, если для устранения неисправности не нужно снимать сам двигатель, или если необходимо только удалить нагар с поверхности камеры сгорания и клапанов.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Затормозите автомобиль рычагом привода стояночного тормоза, снимите запасное колесо и отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите воздушный фильтр и закройте карбюратор сверху технологической заглушкой.
3. Слейте охлаждающую жидкость из радиатора и блока цилиндров.
4. Отсоедините провода от свечей зажигания и датчика температуры охлаждающей жидкости, от концевого выключателя и электромагнитного клапана карбюратора.
5. Отсоедините от карбюратора трос привода воздушной заслонки.
6. Отсоедините тяги привода дроссельных заслонок карбюратора от промежуточного рычага на крышке головки цилиндров.
7. Ослабьте хомуты и отсоедините от карбюратора шланги подвода и слива топлива. Закрепите шланги в положении, исключающем утечку топлива.
8. Отсоедините от карбюратора вакуумный шланг.
9. Отсоедините шланги от впускной трубы, от выпускного патрубка охлаждающей рубашки головки цилиндров и от трубки подвода жидкости к отопителю.
10. Снимите клапан рециркуляции отработавших газов.
11. Отсоедините от выпускного коллектора защитный щиток стартера, приемную трубу глушителей и кронштейн креплений трубки отвода жидкости из отопителя.
12. Снимите крышку головки цилиндров с прокладкой и кронштейном топливопровода.


Снятие и установка головки цилиндров
13. Поверните коленчатый вал до совмещения метки на звездочке распределительного вала с меткой на корпусе подшипников.

14. Отверните болт крепления звездочки распределительного вала.
15. Отпустите колпачковую гайку натяжителя цепи, отожмите монтажной лопаткой шток натяжителя и зафиксируйте его колпачковой гайкой.
16. Снимите звездочку распределительного вала.
17. Отверните болты крепления головки цилиндров к блоку и снимите головку цилиндров с прокладкой.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Устанавливайте головку цилиндров в порядке, обратном снятию, соблюдая рекомендации, изложенные в подразделе 2.4.
2. Прокладку между головкой и блоком цилиндров повторно применять не допускается, поэтому замените ее новой.
3. При установке головки цилиндров отрегулируйте натяжение цепи и зазоры в клапанном механизме.
4. После установки головки цилиндров отрегулируйте привод карбюратора и установку момента зажигания.











ВАЗ-21213 (Нива). Разборка и сборка головки цилиндров

ОБЩИЕ СВЕДЕНИЯ

Детали клапанного механизма

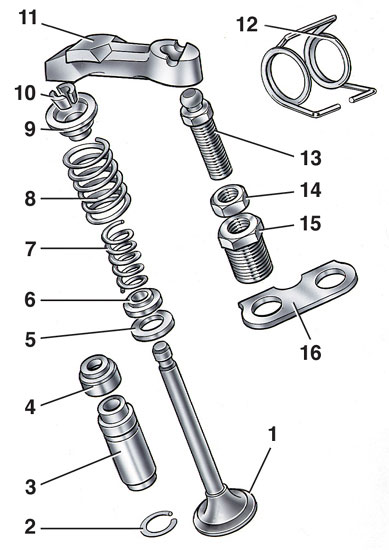

Разборка и сборка головки цилиндров
1 – клапан;
2 – стопорное кольцо;
3 – направляющая втулка;
4 – маслоотражательный колпачок;
5 – опорная шайба наружной пружины;
6 – стопорная шайба внутренней пружины;
7 – внутренняя пружина;
8 – наружная пружина;
9 – тарелка пружин;
10 – сухари;
11 – рычаг привода клапана;
12 – пружина рычага;
13 – регулировочный болт;
14 – контргайка регулировочного болта;
15 – втулка регулировочного болта;
16 – стопорная пластина пружины рычага


Разборка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Если требуется замена только какой-либо одной детали, то можно не разбирать полностью головку цилиндров и снять только то, что необходимо для замены.
2. Установите головку цилиндров на подставку, отсоедините шланг от заборника теплого воздуха, отверните гайки и снимите карбюратор с прокладкой, а затем впускную трубу и выпускной коллектор (одновременно снимается заборник теплого воздуха).
3. Снимите отводящий патрубок рубашки охлаждения и патрубок отвода жидкости к отопителю.
4. Выверните свечи зажигания и датчик температуры охлаждающей жидкости.
5. Отверните гайки крепления и снимите корпус подшипников в сборе с распределительным валом.
6. Отверните гайки крепления упорного фланца к корпусу подшипников.
7. Снимите фланец и выньте распределительный вал из корпуса подшипников.
8. Снимите рычаги 11 (см. рис. Детали клапанного механизма) клапанов, освобождая их от пружин 12.
9. Снимите пружины рычагов.
10. Ослабьте контргайки 14, выверните регулировочные болты 13 и втулки 15 регулировочных болтов.


Разборка и сборка головки цилиндров

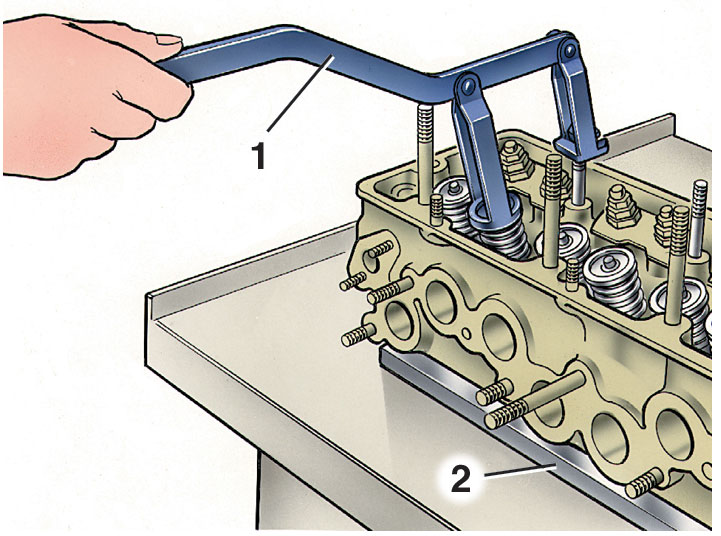

11. Установите приспособление А.60311/R (1), как показано на рисунке, сожмите пружины клапанов и освободите сухари. Взамен переносного приспособления А.60311/R можно применять также стационарное приспособление 02.7823.9505 (2 – подставка).


12. Снимите пружины клапанов с тарелками и опорными шайбами.
13. Поверните головку цилиндров и выньте с нижней стороны клапаны.
14. Снимите маслоотражательные колпачки с направляющих втулок.

Сборка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Сборку головки цилиндров производите в порядке, обратном разборке.
2. Клапаны и маслоотражательные колпачки перед сборкой смажьте моторным маслом.
3. Перед установкой корпуса подшипников распределительного вала проверьте, на месте ли установочные втулки корпусов (см. рис. Проверка совпадения установочной метки на звездочке распределительного вала с меткой на корпусе подшипников).


Разборка и сборка головки цилиндров

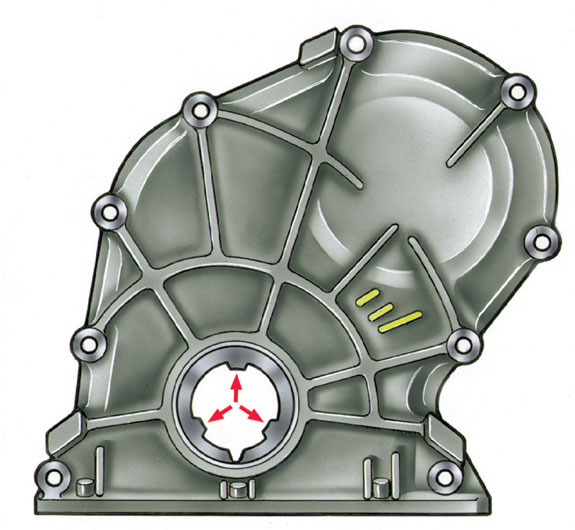

4. Гайки крепления корпуса подшипников затягивайте в порядке, указанном на рисунке. При этом обратите внимание на то, чтобы установочные втулки без перекоса вошли в гнезда корпуса подшипников.

5. Зазоры в клапанном механизме регулируйте после установки головки цилиндров на двигатель.
