УАЗ-3151. Сцепление

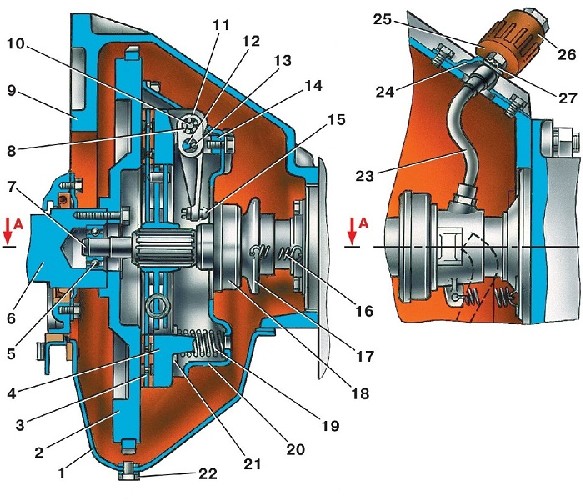

Рис. 3.1. Сцепление: 1 – нижняя часть каpтеpа сцепления; 2 – маховик; 3 – ведомый диск; 4 – нажимной диск; 5 – пеpедний подшипник; 6 – коленчатый вал; 7 – первичный вал; 8 – игольчатый подшипник; 9 – каpтеp сцепления; 10 – палец оттяжного pычага; 11 – оттяжной pычаг; 12 – ось оттяжного рычага; 13 – pолик оттяжного pычага; 14 – вилка оттяжного pычага; 15 – pегулиpовочный винт; 16 – оттяжная пpужина муфты; 17 – муфта выключения сцепления; 18 – подшипник выключения сцепления; 19 – нажимная пpужина; 20 – кожух сцепления; 21 – теплоизолиpующая шайба; 22 – пробка; 23 – шланг смазки подшипника; 24 – кронштейн масленки; 25 – корпус масленки; 26 – крышка масленки; 27 – зубчатая шайба

Сцепление (рис. 3.1) автомобиля сухое, однодисковое, с гидроприводом выключения.



Техническое обслуживание

Необходимые работы проводятся при разборках сцепления. Смазывание подшипника выключения сцепления производите через колпачковую масленку, расположенную с правой стороны картера сцепления, согласно таблице смазывания. Доступ к масленке снизу автомобиля.

Периодически сливайте конденсат из картера сцепления, вывернув пробку 22 (рис. 3.1).





  Регулировка механизма сцепления





Регулировку механизма сцепления производите при снятом нажимном диске сцепления в следующем порядке.

Нажимной диск в сборе установите на плите (вместо плиты можно использовать маховик) и закрепите его за кожух шестью болтами. Между плитой и нажимным диском перед закреплением установите шаблон-заменитель ведомого диска в виде кольца толщиной 9,5 мм.

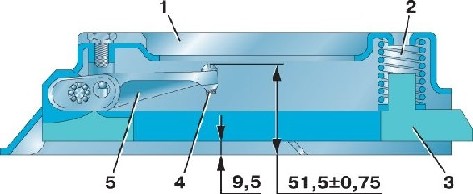

Рис. 3.2. Положение оттяжных pычагов после pегулиpовки: 1 – кожух сцепления; 2 – нажимная пpужина; 3 – нажимной диск; 4 – pегулиpовочный винт; 5 – оттяжной pычаг

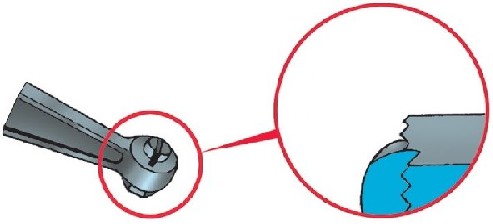

Рис. 3.3. Стопоpение pегулиpовочных болтов

Регулировку производите заворачиванием или отворачиванием регулировочных винтов (рис. 3.2) до получения размера (51,5±0,75) мм (расстояние головки одного из винтов от поверхности плиты). Разница в расстоянии от плиты до головок двух других винтов не должна превышать 0,2 мм. После регулировки винты 4 рычагов застопорите, вдавливая край рычага в паз винта, как показано на рис. 3.3.
