Тойота Филдер. Электрическое оборудование



Электрооборудование



Замена предохранителей на, фото



Расположение компонентов электрооборудования в отсеке двигателя

TOYOTA FIELDER - электрооборудование - отсек двигателя

  1. блок реле VSC

  2. модулятор ABC ( VSC)

  3. блок предохранителей с блоком реле

  4. блок реле № 2

  5. левый передний датчик SRS

  6. правый передний датчик SRS









Расположение компонентов электрооборудования в салоне

TOYOTA COROLLA FIELDER - электрооборудование салона

  1. реле отопителя

  2. блок предохранителей под панелью приборов

  3. монтажные блоки № 10, 12

  4. блок управления электроусилителя рулевого управления

  5. зуммер системы VSC

  6. монтажные блоки № 7, 11

  7. реле - прерыватель указателей поворота

  8. блок реле дополнительного оборудования

  9. блок управления SRS

  10. блок управления двигателем и АКПП

  11. блок управления ABC, TRS, VSC, BA

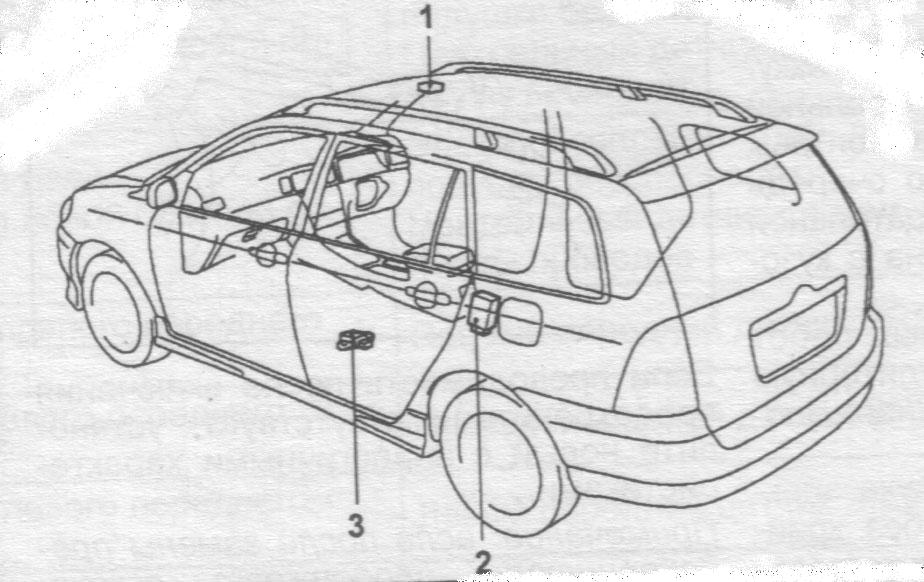

Расположение компонентов электрооборудования в кузове

Расположение компонентов электрооборудования TOYOTA FIELDER в кузове .

  1. лампа подсветки салона, реле и переключатель управления люком

  2. блок управления центральным замком

  3. датчик замедления ( для модели 4 WD ), датчик замедления и датчик крена (модели с VSC)





Контакты в розеточной части разъема нумеруются от верхнего левого к нижнему правому краю.

Контакты штепсельной части разъема нумеруются от верхнего правого к нижнему левому краю

Примечание: когда в одном узле применяется несколько разъемов, на схеме указываются наименования каждого разъема ( буква алфавита) и и номер контакта.

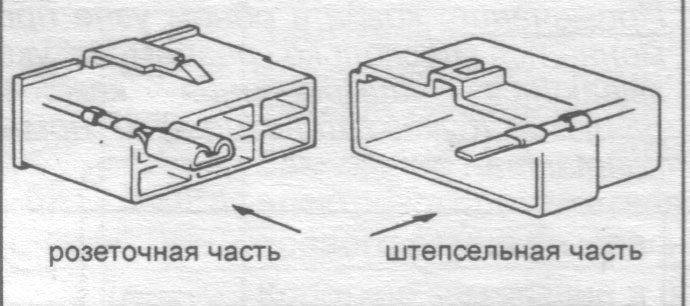

Контакты в розеточной части разъема TOYOTA FIELDER



разъемы TOYOTA FIELDER





При рассоединении разъемов не тяните за провода и будьте внимательны при отсоединении зажимов фиксаторов

разъемы TOYOTA FIELDER

  1. отожмите

  2. нажмите

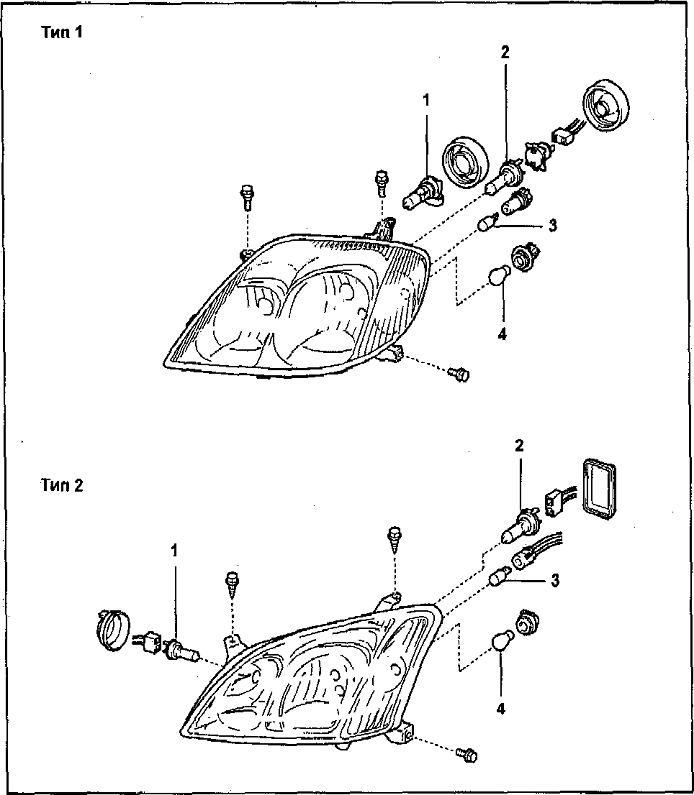

Тойота Филдер. Фары и освещение









Фары и освещение TOYOTA COROLLA FIELDER



1 - лампа № 1 фары,
2 - лампа № 2  фары,

3 - лампа габарита,
4 - лампа указателя поворота





Тойота Филдер. Проверка цепи реле-прерывателя  указателей поворота







Проверьте состояние цепи на выводах разъема со стороны жгута проводов, как
показано в таблице "Проверка цепи реле-прерывателя указателей поворота"





Проверка выключателя задних противотуманных фонарей

1. Проверка работы выключателя задних   противотуманных фонарей



а) Убедитесь в отсутствии проводимости между выводами разъема при положении выключателя OFF.

б) Убедитесь в наличии проводимости между выводами "2", "5" и "6" при положении выключателя ON.

в) Убедитесь в наличии проводимости между выводами "б" и "7" (цепь подсветки).





2. Проверка цепи выключателя
Отсоедините разъем и проверьте состояние цепи на выводах разъема со стороны жгута проводов, как показано в  таблице "Проверка цепи выключателя  противотуманных фонарей".









Тойота Филдер. Проверка системы   управления освещением









1. Проверка интегрированного реле

а) Подключите (+) аккумуляторной батареи к выводу "А1 (В)", (-) батареи к выводу "А9 (Е)"

б) Подключите (-) батареи к выводу "А5 (DCTY)" или "А6 (PRCY)" и убедитесь, что между выводами "A12 (LP)" и "А9 (Е)" есть напряжение аккумуляторной батареи


в) Из условий п.(2) отсоедините провода от выводов "А5" или "А6". Затем подключите (+) батареи к выводу "А10 (IG)" и убедитесь, что между выводами "А12 (LР)" и "А9 (Е)"  нет напряжения.



Разъем А



Разъем В





2. Проверка функции энергосбережения

а) Извлеките ключ зажигания при всех закрытых дверях,

б) Откройте дверь водителя. Убедитесь, что освещение салона включится, и автоматически выключится примерно через 20 минут.

в) Откройте дверь пассажира. Убедитесь, что включилось освещение салона. Примерно через 20 минут откройте дверь водителя, и проверьте что освещение будет гореть ещё примерно 20 минут.



3. Проверка функции автоматического отключения освещения.

а) Включите зажигание, закройте дверь водителя

б) Установите переключатель управления освещением в положение "TAIL" или "HEAD" и убедитесь,что фары включены.

в) Выключите зажигание и убедитесь, что при открывании водительской двери фары и габариты гаснут.









Тойота Филдер. Таблица. Проверка цели реле-прерывателя указателей поворота











выводы

состояние

результат



1 <-> масса

Замок зажигания в положении "ON"

Напряжение  батареи




4 <-> масса

постоянно

Напряжение  батареи





Разъем подсоединен





2 <-> масса

Выключатель аварийной сигнализации  "OFF" -> "ON"



0 B -> 0 -> 9 В
60-120    раз в минуту

2 <-> масса

Переключатель указателей поворота
"OFF" -> "RIGHT"

0 В -> 0 <-> 9 В
60-120 раз в минуту





3 <-> масса

Выключатель аварийной сигнализации
"OFF" -> "ON"

0 В -> 0 <-> 9 В
60-120 раз в минуту





3 <-> масса

Переключатель указателей поворота
"OFF" -> "LEFT"

0 В -> 0 <-> 9 В
60-120   раз в минуту





5 <-> масса

Переключатель указателей поворота
"OFF" -> "LEFT"


более 9 В -> 0 В






6 <-> масса

Переключатель указателей поворота
"OFF" -у "RIGHT"


более 9 В -> 0 В






8 <-> масса

Выключатель аварийной сигнализации
"OFF" -> "ON"


более 9 В -> 0 В






Toyota Corolla Fielder. Проверка комбинированного   переключателя









  1. Проверьте проводимость между  выводами разъема переключателя
    (переключатель управления освещением)



Положение     переключателя


Выводы

OFF (выкл)

-

TAIL (габариты)

12 - 6

HEAD (фары)

12-6-7-10







  1. Проверьте проводимость между  выводами разъема переключателя
    (переключатель света фар)



Положение     переключателя


Выводы

FLASH
(мигание)

11 - 10

LOW BEAM
(ближний)

9-10

Hi BEAM
(дальний)

11-10





3. Проверьте проводимость между   выводами разъема переключателя
(переключатель указателей поворота)

Положение     переключателя


Выводы

Правый поворот

4-5

Среднее положение

-

Левый поворот

5-3









Таблица.     Проверка цепи выключателя задних противотуманных фонарей

Со стороны жгута проводов





Выводы

Состояние

Результат



Разъём подсоединен


1 <-> масса


постоянно


проводимость




2 <-> масса


переключатель управления освещением  из "OFF" в "TAIL"
или "HEAD"





0 В -> 10 - 14 В


3 <-> масса



постоянно


10 - 14 В




5 <-> масса


Переключатель управления освещением из "OFF" в "HEAD"




нет проводимости -> проводимость




6 <-> масса



Выключатель передних противотуманных фар из "OFF" в "ON"


нет проводимости -> проводимость


7 <-> масса



постоянно


проводимость

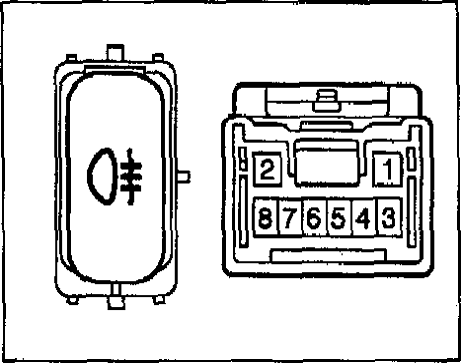

  1. Проверьте проводимость между выводами разъема переключателя
    (выключатель противотуманных фар)

Положение     переключателя


Выводы

OFF

-

ON

1-2

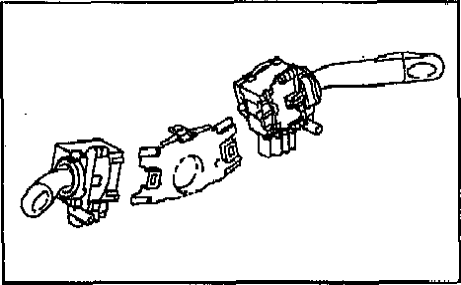

Toyota Corolla Fielder. Снятие и установка комбинированного переключателя







1. Снимите кожухи рулевой колонки.
2. Снимите комбинированный переключатель.

а) Отсоедините разъемы





б) Отжимая фиксатор, снимите переключатель, потянув в направлении,
показанном на рисунке стрелкой.







далее : Проверка выключателя фонарей заднего   хода

назад : Проверка комбинированного   переключателя







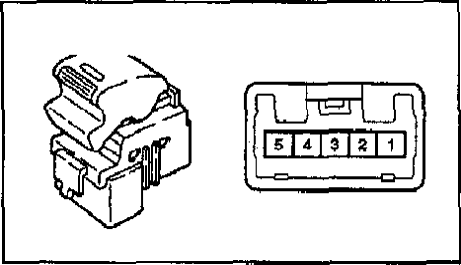

Toyota Corolla Fielder. Проверка выключателя фонарей заднего   хода








Нажмите на кнопку выключателя и проверьте наличие проводимости между
выводами разъема выключателя.

Отпустите кнопку, проводимости быть  не должно







далее : Проверка выключателя аварийной сигнализации Филдера

назад : Снятие и установка комбинированного переключателя





Toyota Corolla Fielder. Проверка выключателя аварийной сигнализации





1. Проверьте наличие проводимости между выводами "3" и "4" разъема выключателя аварийной сигнализации при нажатом выключателе и отсутствие проводимости когда выключатель не нажат.





2. Проверка цепи подсветки. Подайте напряжение аккумуляторной батареи на
выводы "6" (+) и "5" (-)    и убедитесь, что горит подсветка выключателя





Toyota Corolla Fielder. Проверка выключателя освещения салона









  1. Проверьте наличие проводимости между выводами разъема плафона по  таблице.





Положение     переключателя




Выводы

OFF

-



DOOR

1-2



ON

2 - масса









2. Проверьте наличие проводимости  между выводами разъема лампы местной подсветки

Проверьте наличие проводимости между выводами "1" и "3" разъема для  моделей с люком и
между двумя выводами разъема для моделей без люка при положении выключателя "ON"













Toyota Corolla Fielder. Проверка концевых выключателей



1. Боковые двери
Проверьте, что при нажатии на шток выключателя (дверь закрыта) отсутствует проводимость
между выводом разъема и кронштейном.





2. Задняя дверь.
Проверьте, что при нажатии на шток выключателя отсутствует проводимость между
выводами  "1" и "2" разъема "А"





Разъем А                                                                       Разъем  В

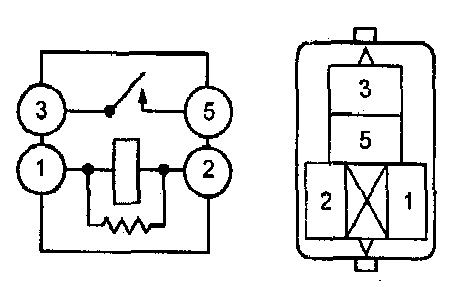

Проверка реле фар











1. Убедитесь в наличии проводимости между выводами "1" и "2"

2. Убедитесь в отсутствии проводимости между выводами "3" и "5"

D:\прочее\раб. мат\филдер\8.4.15\1.jpg



3. Подайте напряжение аккумуляторной батареи на выводы " 1 " и "2"



4. Убедитесь в наличии проводимости   между выводами "3" и "5"

Примечание:

Проверка реле противотуманных фар   проводится аналогично проверке реле  фар
Проверка реле габаритов    проводится аналогично проверке реле  фар



Toyota Corolla Fielder. Снятие и установка фар









Тип 1

1. Снимите решетку радиатора.
а) Отверните винты и два болта.
б) Потяните решетку радиатора вперед и освободите шесть фиксаторов.



2. Снимите блок фары.

а) Снимите кожух защиты двигателя, переднюю часть подкрылка и бампер.

б) Отверните три болта.

в) Отсоедините разъемы.

г) Потяните фару вперед и снимите ее с внутреннего кронштейна.





д) Снимите защитные кожухи и извлеките  лампы.









Тип
2

1. Снимите крышку радиатора.

а) Снимите два ограничителя капота и четыре пистона.
б) Снимите крышку радиатора.







2. Снимите решетку радиатора
а) Снимите пистон,
б) Потяните решетку радиатора вперед и освободите 8 фиксаторов





3. Снимите блок фары.
а) Снимите кожух защиты двигателя, переднюю часть подкрылка и бампер.
б) Отверните болт и два винта.
в) Отсоедините разъемы.
г) Потяните фару вперед и снимите ее с внутреннего кронштейна.



4. Установку производите в порядке, обратном снятию.
Перед установкой старой фары проверьте состояние кронштейнов, замените поврежденные
или деформированные





Toyota Corolla Fielder. Регулировка положения фар





1. Предварительные операции

а) Отрегулируйте давление в шинах.
б) Посадите одного человека на место водителя.
в) Аккумуляторная батарея при регулировке должна быть заряжена.
г) Топливный бак полностью заправлен.
д) Перед проверкой несколько раз качните автомобиль для выравнивания подвески.





2. Отрегулируйте положение фар, используя регулировочные винты
(А- регулировка в вертикальном направлении,
В - регулировка в горизонтальном  направлении)

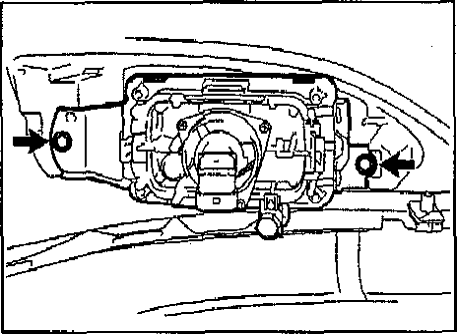

Toyota Corolla Fielder. Снятие  противотуманных фар







1. Отожмите два фиксатора и извлеките противотуманную фару, как показано на рисунке.





2. Установка осуществляется в обратном порядке.
После установки отрегулируйте положение противотуманных фар.





Тип 2

1. Снимите подкрылок (см. Кузов)
2. Отверните два болта.
3. Снимите противотуманную фару



4. Установка осуществляется в обратном порядке.
После установки отрегулируйте положение противотуманных фар.

Дальность освещения   по оптической оси фары.... около 40 м









Toyota Corolla Fielder. Регулировка света фар  (ближний свет)

















Toyota Corolla Fielder. Снятие и установка заднего  комбинированного фонаря









  1. Снимите соответствующую боковую отделку багажного отделения





2. Снимите рассеиватель заднего  комбинированного фонаря



а) Через сервисное отверстие отсоедините разъемы и зажим жгута проводов.

б) Отверните три гайки и снимите фонарь.

в) Снимите патроны ламп и рассеиватель.





3, Установка осуществляется в обратном порядке







Toyota Corolla Fielder. Электропривод стеклоподъемников

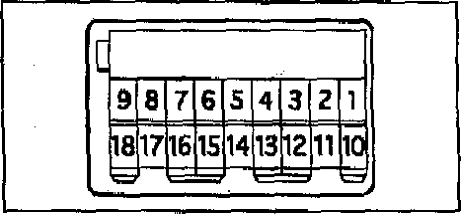

Проверка главного переключателя  стеклоподъемников

1. Проверьте работу переключателя  по таблице
"Проверка цепи главного   переключателя стеклоподъемников"



2. Проверьте наличие проводимости  между выводами переключателя по
приведенным ниже таблицам.





Дверь пассажира  (стеклоподъемники  разблокированы)

Положение  переключателя

Выводы


Вверх

6-13,   1-15

ВЫКЛ.

1 - 13,    1 - 15

Вниз

6-15,1-13





Дверь пассажира  (стеклоподъемники  заблокированы)

Положение  переключателя

Выводы


Вверх

6-13

ВЫКЛ.

13 - 15

Вниз

6-15





Задняя левая дверь     (стеклоподъемники  разблокированы)

Положение  переключателя

Выводы


Вверх

6-12,   1-10

ВЫКЛ.

6-12,   1-10

Вниз

6 - 10, 1 - 12





Задняя левая дверь     (стеклоподъемники  заблокированы)

Положение  переключателя

Выводы


Вверх

6-12

ВЫКЛ.

10-12

Вниз

6 - 10









Задняя правая дверь     (стеклоподъемники  разблокированы)

Положение  переключателя

Выводы


Вверх

6-18,   1-16

ВЫКЛ.

1-18,   1-16

Вниз

6 - 16, 1 - 18





Задняя правая дверь     (стеклоподъемники  заблокированы)

Положение  переключателя

Выводы


Вверх

6-18

ВЫКЛ.

16-18

Вниз

6 - 16



Toyota Corolla Fielder. Проверка переключателей  стеклоподъемников    на дверях







Проверьте наличие проводимости между выводами переключателя по приведенным ниже таблицам. Если проводимость отличается от описания, замените главный переключатель







Положение  переключателя

Выводы


Вверх

1-2, 3-4

ВЫКЛ.

1-2, 3-5

Вниз

1-4, 3-5











Toyota Corolla Fielder. Схема электропривода стеклоподъемников











1, 6, 11 - переключатель управления стеклоподъемником,

 2, 5 – механизм стеклоподъемника передних дверей,

3, 8, 9, 12 - электродвигатель привода стеклоподъемников,

 4 - главный переключатель   стеклоподъемников









Toyota Corolla Fielder. Проверка электродвигателей  привода стеклоподъемников









Внимание: ошибочное подключение питаний может привести к выводу из строя концевого выключателя и  генератора импульсов





1. Стеклоподъемники передней левой  и задней правой дверей.

а) Подсоедините "+" аккумуляторной батареи к выводу "4" электродвигателя, "-"
батареи к выводу "5". Вал электродвигателя должен вращаться по часовой стрелке.

б) Поменяйте полярность и убедитесь, что направление вращения  изменилось.





2. Стеклоподъемники передней правой и задней левой дверей,
а) Подсоедините "+" аккумуляторной батареи к выводу "5" электродвигателя, "-" батареи
к выводу "4". Вал электродвигателя должен вращаться  по часовой стрелке.



б) Поменяйте полярность и убедитесь, что направление вращения  изменилось









Toyota Corolla Fielder. Проверка тепловых  предохранителей  главного  реле   питания



Проверка тепловых предохранителей

1. Подключите амперметр в цепь электродвигателя.

2. Поднимите стекло до полностью закрытого  положения.

3. Продолжая удерживать переключатель, убедитесь, что при полностью
поднятом стекле сила тока составит примерно 16 - 34 А.

4. Убедитесь, что стеклоподъемники  снова начнут работать через 60 секунд







Проверка главного  реле питания



  1. Проверьте постоянное наличие проводимости  между выводами "1" и "2"



2. Проверьте наличие проводимости между выводами "3" и "5" при подаче
напряжения аккумуляторной батареи   на выводы " 1 " и "2"





Toyota Corolla Fielder. Проверка функции защиты  от защемления стеклом









1. Проверка срабатывания функции,

а) Убедитесь, что стекло полностью открывается и закрывается в автоматическом режиме,

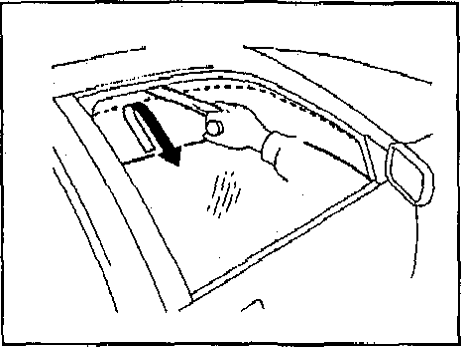

в) Во время поднятия стекла (в автоматическом режиме) поместите ручку молотка между стеклом и рамкой двери. Убедитесь, что при касании ручки стекло остановится и затем опустится примерно на 20 см.





Примечание: проверяйте работу функции всегда после замены стекла,
направляющих, привода и т.д.





2. Самодиагностика

а) Включите и удерживайте переключатель управления стеклоподъемником
двери водителя более 1 секунды.

б) В исправном состоянии индикатор горит постоянно.

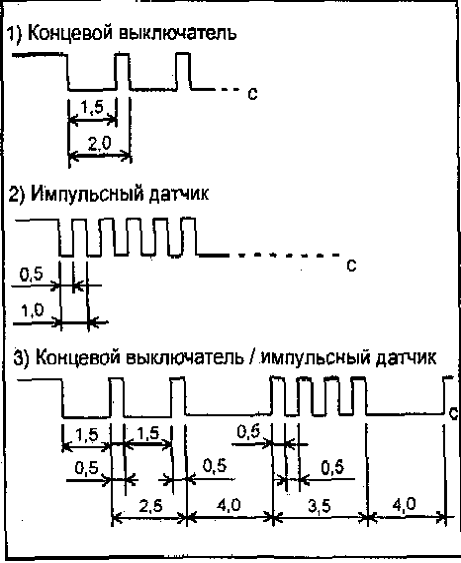

В случае неисправности считайте коды согласно  рисунку.













Таблица.   Проверка цепи главного переключателя стеклоподъемников











Выводы

Условия проверки

Результат





Разъем отсоединен




7 <-> масса

Постоянно

10 - 14 В




1 <-> масса

Постоянно

проводимость




3 <-> масса

Постоянно

проводимость




6 <-> масса

Замок зажигания OFF -> ON

0 В -> 10 - 14 В






Разъем подсоединен



4 <-> масса


Замок зажигания ON, переключатель
стеклоподъемника двери водителя OFF -> UP
(ручной режим)





0 В -> более 9 В

4 <-> масса


Замок зажигания ON, стекло двери водителя
полностью открыто -> переключатель
стеклоподъемника двери водителя OFF -> UP
(автоматический режим) ->
стекло полностью Закрыто





0 В -> более 9 В -> 0 В

9 <-> масса


Замок зажигания ON, переключатель
стеклоподъемника двери водителя OFF -> DOWN
(ручной режим)





0 В -> более 9 В

9 <-> масса


Замок зажигания ON, стекло двери водителя
полностью закрыто -> переключатель
стеклоподъемника двери водителя OFF ->
DOWN (автоматический режим) -> стекло
полностью открыто





0 В -> 10 - 14 В -> 0 В





Toyota Corolla Fielder. Центральный  замок - проверка





1. Проверьте работу замков.

а) Проверьте срабатывание замков всех дверей при управлении выключателями на дверях.

б) Проверьте, что все замки всех дверей срабатывают при запирании или отпирании двери водителя ключом.





2. Проверьте функцию предотвращения оставления ключей в машине.

Внимание: при проверке этой функции оставляйте опущенным стекло двери водителя.

а) Вставьте ключ в замок зажигания.

б) При открытой двери водителя проверьте, что все двери немедленно разблокируются при нажатии выключателя на двери водителя в положение "заблокировано".

в) При открытой двери водителя проверьте, что все двери немедленно разблокируются при нажатии
кнопки блокировки центрального замка.

г) При открытой двери водителя, нажмите и удерживайте более двух секунд выключатель на двери водителя в положение "заблокировано".
Затем закройте дверь водителя и убедитесь, что все двери разблокируются.





3. Проверьте охранную функцию.

а) Опустите стекло двери водителя, чтобы иметь возможность управлять центральным замком снаружи автомобиля.

б) Заблокируйте замки всех дверей.

в) Извлеките ключ зажигания, откройте дверь водителя, затем закройте и заблокируйте дверь без
использования ключа, с помощью выключателя на двери водителя. После этого убедитесь, что при последующем нажатии на выключатель центрального замка двери разблокироваться не будут.

г) Повторите п."в", запирая дверь водителя с помощью ключа и с использованием системы дистанционного управления центральным замком.

д) Проверьте, что охранная функция выключится при одном из следующих условий:
- включении зажигания;
- разблокировки дверей с помощью выключателя центрального замка после разблокировки замка выключателем на двери;
- разблокировке дверей с помощью системы дистанционного управления центральным замком.





4. Проверьте подсветку.
а) Установите выключатель лампы местной подсветки в положение "DOOR".

б) Проверьте, что лампа включается одновременно с открытием двери и
выключается примерно через 15 секунд после закрытия двери.





Toyota Corolla Fielder. Проверка   интегрированного реле









Отсоедините разъем и проверьте цепь  интегрированного реле со стороны жгута проводов





Таблица. Проверка цепи интегрированного реле





Выводы

Cостояние

Результат




4 - масса

Выключатель центрального замка OFF -> LOCK

нет проводимости ->
проводимость




2 - масса

Ключ замка двери водителя LOCK -> любое другое положение

проводимость ->
нет проводимости




3 - масса

Выключатель центрального замка OFF -> UNLOCK

нет проводимости ->
проводимость




1 - масса

Ключ замка двери водителя UNLOCK -> любое другое положение

проводимость ->
нет проводимости







Проверка главного выключателя









Проверьте наличие проводимости между выводами разъема главного
выключателя центрального замка по  нижеприведенным таблицам





Положение    выключателя

Выводы






LOCK



5-3





UNLOCK



8 - 3











Toyota Corolla Fielder. Проверка  замков дверей.  Дверь водителя







1. Проверка работы замка,

а) Подсоедините "+" аккумуляторной батареи к выводу "5", "-" к выводу "6",
проверьте что защелка замка перемещается в сторону "LOCK".



б) Измените, полярность напряжения, проверьте, что защелка перемещается
в сторону "UNLOCK".





2. Проверка датчика незапертой двери,
Проверьте проводимость между выводами, указанными в таблице



Положение    датчика

Выводы





LOCK




4-2

OFF

–




UNLOCK

3-2

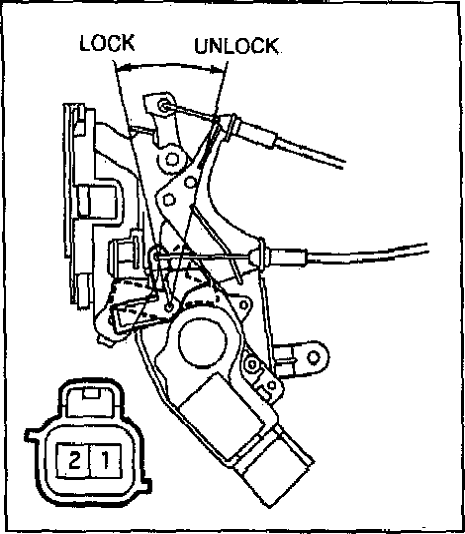

Проверка  замков дверей.  Дверь пассажира









Проверка работы замка,

а) Подсоедините "+" аккумуляторной  батареи к выводу "1", "-" к выводу "2",
проверьте что защелка замка перемещается в сторону "LOCK".



б) Измените полярность напряжения, проверьте, что защелка перемещается
в сторону "UNLOCK".





Toyota Corolla Fielder. Проверка  замков дверей.  Двери задних пассажиров





1. Проверка работы замка,

а) Подсоедините "+" аккумуляторной батареи к выводу " 1 " , "-" к выводу "2",
проверьте что защелка замка перемещается в сторону "LOCK"




б) Измените полярность напряжения, проверьте, что защелка перемещается
в сторону "UNLOCK"







Toyota Corolla Fielder. Проверка  замков дверей.  Задняя дверь









1. Проверка работы замка,
а) Подсоедините "+" аккумуляторной батареи к выводу "4", "-" к выводу "3",
проверьте что защелка замка перемещается в сторону "LOCK"

б) Измените полярность напряжения, проверьте, что защелка перемещается
в сторону "UNLOCK",



2. Проверка концевого выключателя.
Убедитесь, что при открытой или неплотно закрытой задней двери есть проводимость междувыводами выключателя. При плотно закрытой двери проводимости быть не должно.







Toyota Corolla Fielder. Система дистанционного управления центральным замком







Передатчик

1. Проверка передатчика

а) Извлеките батареи из ключа

б) Подайте напряжение 3 В (два заведомо исправных элемента питания по 1,5 В)
на контакты ключа ("+" к боковому контакту, "-" к нижнему контакту).



в) Проверьте, что дистанционный замок срабатывает на расстоянии 1 м от ручки водительской двери,

г) Проверка емкости батарей.
Проверьте что под нагрузкой 1,2 кОм в течении 10 секунд напряжение батареи
составляет не менее 2,1 В





2. Замена батарей передатчика

а) Извлеките блок передатчика из ключа (см. п. "Замена передатчика")

б) Снимите крышку передатчика (см. рисунок).



в) Осторожно, чтобы не деформировать контакты, извлеките старую батарею.

г) Вставьте новую батарею положительным контактом.





3. Замена передатчика
Отверните винт, сдвиньте крышку и снимите ее. Извлеките блок передатчика и замените его.

















содержание   ..  20  21  22  23  24  25  26  27  28  29  30  ..
