Тойота Филдер. Проверка интегрированного реле  (монтажного блока в салоне)







1. Проверьте предохранитель DOOR

2. Проверьте работу и цепь реле по таблице "Проверка интегрированного реле
(монтажного блока в салоне)



Выводы

Cостояние

Результат





Разъем отсоединен, проверка со стороны жгута проводов





Н1 <-> масса

Ключа в замке зажигания нет -> ключ вставлен

нет проводимости ->
проводимость




F11 <-> масса

постоянно

проводимость

Н7 <-> масса

Дверь водителя закрыта -> открыта

нет проводимости ->
проводимость





Разъем подсоединен





Н1 <-> масса

Ключа в замке зажигания нет -> ключ вставлен




10 - 14 В -> 0 В

G1 <-> масса

Ключ в замке двери водителя в среднем положении -> UNLOCK




0 В -> 10 - 14 В ->
менее 1В

G5 <-> масса

Ключ в замке двери водителя в среднем положении -> LOCK




0 В -> 10 - 14 В ->
менее 1В

G11 <-> масса

Ключ в замке двери водителя в среднем положении -> LOCK




0 В -> 10 - 14 В ->
менее 1 В

G6 <-> масса

Ключ в замке двери водителя в среднем положении -> UNLOCK




0 В -> 10 - 14 В ->
менее 1 В

I 13 <-> масса

Ключ в замке двери водителя в среднем положении -> UNLOCK




0 В -> 10 - 14 В ->
менее 1 В

I 8 <-> масса

Ключ в замке двери водителя в среднем положении -> LOCK




0 В -> 10 - 14 В ->
менее 1 В

G12 <-> масса

Ключ в замке двери водителя в среднем положении -> LOCK




0 В -> 10 - 14 В ->
менее 1 В

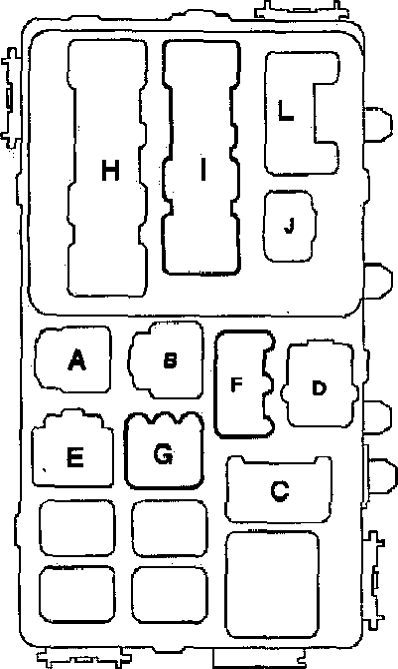

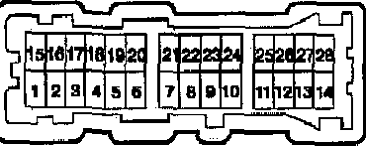

                                                                  Разъем    G
Разъем F






   Разъем Н





    Разъем   I















Тойота Филдер. Регистрация нового кода





Возможна запись до 4-х кодов


Существует 4 режима регистрации нового кода:

- Режим добавления - для регистрации нового кода с сохранением ранее зарегистрированных; при попытке регистрации более 4-х кодов, ранее зарегистрированные будут стираться, начиная с более ранних.

- Режим перезаписи – удаление всех ранее зарегистрированных кодов перед регистрацией новых кодов; этот режим используется при замене ключа или приемника.

- Режим подтверждения служит  для вывода количества уже зарегистрированных
кодов перед регистрацией новых.

- Режим стирания - удаление из памяти всех зарегистрированных кодов; используется
при утере ключа.





Регистрация проводится по следующей методике

1. Выполнены следующие условия:
а) Ключ не вставлен в замок зажигания.

б) Дверь водителя открыта; остальные двери закрыты.

в) Замок двери водителя в положении "разблокировано".



2. Вставьте ключ в замок зажигания, затем извлеките его.
Повторите эту операцию 2 раза в течении 5 секунд.


3. Закройте все двери, затем откройте любую из дверей 2 раза.
Примечание: манипуляции пунктов 3 и 4 проведите в течение 40 с.

А. Вставьте ключ в замок зажигания, затем извлеките его.





5. Закройте все двери, затем откройте любую из дверей 2 раза.



6. Закройте все двери.
Примечание: все манипуляции в пунктах 4, 5, 6 проведите в течение 40 с.



7. Поворачивая ключ в замке зажигания с интервалом в 1 секунду из положения "ON" в "LOCK" и обратно один, два, три или пять раз, выберите режим регистрации кода и извлеките ключ из замка зажигания:

1 раз - режим добавления;
2 раза - режим перезаписи;
3 раза - режим подтверждения;
5 раз - режим стирания.



Выбор режима проводите в течение   40 секунд

Система в течение 3 секунд автоматически заблокирует и разблокирует замки,
показывая режим регистрации и число зарегистрированных кодов







8. Если был выбран режим добавления,  перезаписи или стирания система автоматически заблокирует и разблокирует замки 1, 2 или 5 раз с интервалом в 1 секунду для подтверждения активизации выбранного режима:

1 раз - режим добавления;
2 раза - режим перезаписи;
5 раз - режим стирания.



9. Если был выбран режим подтверждения, система автоматически заблокирует и разблокирует замки с интервалом в 2 секунды от 0 до 4 раз, показывая, сколько кодов уже зарегистрировано.



10. В течение 20 секунд нажмите кнопку блокировки/разблокировки на ключе
на 1 - 1,5 секунды



11. После этого в течение 3-х секунд нажмите обе кнопки на ключе




12. Через 3 секунды после отпускания кнопки брелока система автоматически с интервалом в одну секунду заблокирует и разблокирует замки один или два раза для подтверждения получения сигнала от передатчика.

1 раз - регистрация кода завершена
2 раза - регистрация не завершена.

В случае если код не был зарегистрирован, начните перезапись кода в течение 40 секунд.





13. Система автоматически перейдет в нормальный режим при одном из следующих условий:

- Прошло более 40 секунд после ответа системы;
- Дверь водителя была закрыта;
- Ключ был вставлен в замок зажигания;
- 4 кода были зарегистрированы за один сеанс.



Примечание: при выборе режима стирания или подтверждения работа системы
на этом завершается. Для регистрации новых кодов начните  процедуру сначала





Тойота Филдер. Электропривод зеркал заднего вида.

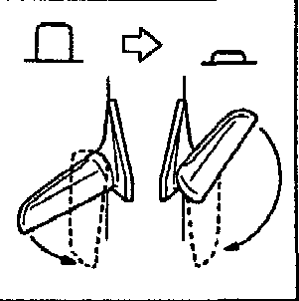

Проверка работы механизма складывания





Проверьте по соответствующей таблице работу системы складывания при различных положениях зеркал (ключ зажигания в положении АСС)





Таблица.   Проверка работы механизма складывания зеркал

Положение зеркал

Положение
выключателя

Направление
движения зеркал







Левое и правое зеркала в рабочем
положении















Рабочее ->
сложенное









Сложенное положение



Одно из зеркал в рабочем
положении, другое - в обратном









Рабочее ->
сложенное







Сложенное положение



Одно из зеркал в рабочем
положении, другое - в сложенном









Рабочее ->
сложенное







Сложенное положение
(для зеркала, находившегося
в рабочем положении)



Левое и правое зеркала    в сложенном положении













Сложенное ->
рабочее









Рабочее положение



Одно из зеркал в рабочем  положении,
другое - в сложенном









Сложенное ->
рабочее









Рабочее положение
(для зеркала, находившегося
в сложенном положении)



Зеркало складывается из рабочего  положения



Зажигание
АСС -> OFF

Складывание прекращается,
зеркало останавливается
в промежуточном положении







Зеркало раскладывается в рабочее   положение



Зажигание
АСС -> OFF



Раскладывание прекращается,
зеркало останавливается
в промежуточном положении





Зеркало остановлено в процессе    складывания




Зажигание
OFF -> АСС



Складывание продолжается






Зеркало остановлено в процессе   раскладывания



Зажигание
OFF -> АСС

Раскладывание продолжается



При складывании зеркала возникает
дополнительное сопротивление


Сложенное


Складывание зеркала прекращается
(срабатывает функция защиты)





Складывание зеркала
было прекращено
(сработала функция защиты)






Сложенное ->
рабочее



Рабочее положение

При раскладывании зеркала
возникает дополнительное    сопротивление


Рабочее

Раскладывание зеркала
прекращается (срабатывает
функция защиты)




Раскладывание зеркала было
прекращено (сработала функция   защиты)

Рабочее ->
сложенное





Сложенное положение





Тойота Филдер. Проверка переключателя   управления зеркалами









1. Проверка переключателя регулировки положения зеркал.
Проверьте наличие проводимости между выводами разъема переключателя по таблице

Расположение переключателей.
1 - переключатель выбора зеркала,
2 - выключатель складывания зеркал,
3 - регулятор положения зеркала.













Таблица. Проверка проводимости   переключателя управления


Положение  переключателя


Левое  зеркало


Правое  зеркало



Положение регулятора


Выводы





Вверх

4-8
6-7

3-8
6-7



Вниз

4-7
6-8

3-7
6-8



Влево

5-8
6-7

2-8
6-7



Вправо

5-7
6-8

2-7
6-8










2. Проверка выключателя складывания зеркал.

Проверьте наличие проводимости между выводами разъема выключателя по
соответствующей таблице

Положение   выключателя

Выводы





OFF
(рабочее   положение)


7-9
8-10




ON
(сложенное положение)


7 - 10
8 - 9

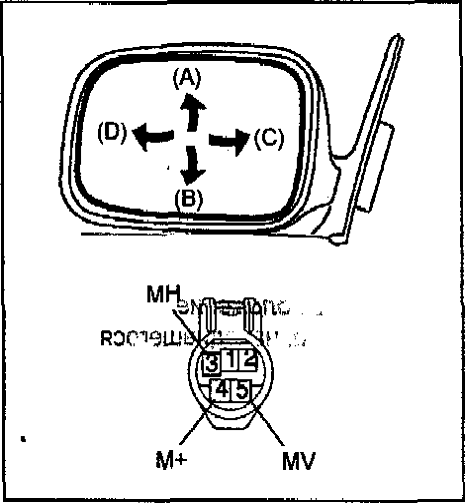

Toyota Corolla Fielder. Проверка электропривода  регулировки положения зеркал





1. Подсоединяя аккумуляторную батарею к выводам привода зеркал, убедитесь,
что зеркало перемещается, как описано в таблице



Выводы

Зеркало




5 (+) <-> 4(-)

UP (вверх)





4 (+) <-> 5 (-)

DOWN (вниз)




3 (+) <-> 4 (-)

LEFT (влево)




4 (+) <-> 3 (-)

RIGHT (вправо)

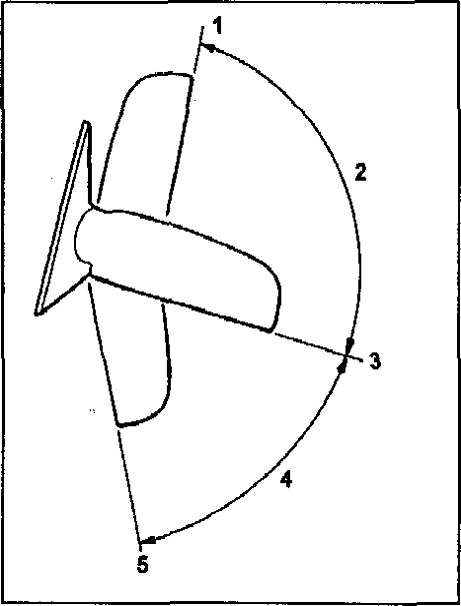

2. Проверьте функционирование привода складывания зеркал, подавая напряжение аккумуляторной батареи на выводы привода при различных положениях зеркал, как описано в таблицах.







Обратное положение (1)

Выводы

Зеркало




1 (+) <-> 2 (-)

Перемещается в (5)
(останавливается в (5)


2 (+) <-> 1 (-)


Неподвижно







Промежуточное (2) положение  между обратным (1) и рабочим (3)

Выводы

Зеркало





2 (+) <-> 6 (-)

перемещается в (5)     останавливается в (5)




6 (+) <-> 2 (-)

перемещается в (1)
останавливается в   ( 1 )







Рабочее положение (3)

Выводы

Зеркало





1 (+) <-> 2 (-)

перемещается в (5)     останавливается в (5)




2 (+) <-> 1 (-)

неподвижно








Промежуточное (4) положение между рабочим (3) и сложенным (5)

Выводы

Зеркало





1 (+) <-> 2  (-)

перемещается в (5)     останавливается в (5)



2 (+) <-> 1 (-)

    Перемещается в (3)   останавливается в (3)








Сложенное положение (5)

Выводы

Зеркало





1 (+) <-> 2  (-)

неподвижно




2 (+) <-> 1 (-)

перемещается в (3)
останавливается в   ( 3 )








Toyota Corolla Fielder. Электропривод люка.  Проверка переключателя  управления люком









Проверьте проводимость между выводами переключателя по таблице

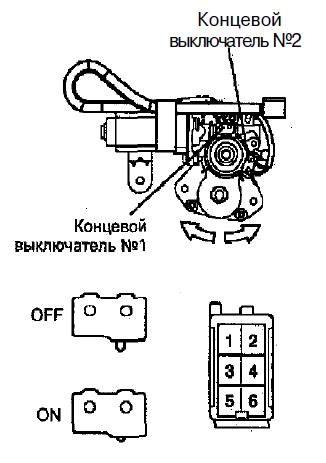

Проверка работы электропривода и концевых выключателей

1. Подсоедините "+" аккумуляторной батареи к выводу "1", "-" к выводу "2" разъема.
Якорь электродвигателя должен вращаться против часовой стрелки
(в сторону закрытия и подъема люка)


2. Поменяйте полярность подсоединения  напряжения: направление вращения должно
поменяться на обратное.



3. Проверьте наличие проводимости между выводами "3" и "6" при положении выключателя №1 "ON" (штифт нажат) и между выводами "3" и "5" при положении выключателя №2 "ON".
В положении "OFF" проводимости между выводами быть не должно.
Замените выключатели при несоответствии работы описанию.







Проверка тепловых  предохранителей

1. Откройте люк. Продолжая удерживать выключатель, проверьте срабатывание теплового предохранителя в интервале от 10 до 90 секунд (при срабатывании тепловой предохранитель издает характерный звук)


2. Переключите выключатель в положение закрытия люка.
Люк должен начать закрываться в течение 60 секунд







Toyota Corolla Fielder. Стеклоочистители  и стеклоомыватели.   Проверка переключателей





 Проверка выключателя очистителя лобового стекла

Проверьте проводимость между соответствующими  выводами по таблице




Положение выключателя

Выводы





OFF

4-5

MIST

3-4

INT

4 - 5

LO

3-4

HI

3-2


Омыватель ВКЛ.


7-6







Проверка выключателя очистителя  и омывателя заднего стекла.

Положение выключателя

Выводы






Омыватель 1


8-6


Очиститель OFF


8-9-10-6



Очиститель INT



10 - 6



Очиститель ON


9-6



Омыватель + очист.


8-9-6




Проверка прерывистого режима работы очистителя

а) Подсоедините "+" аккумуляторной батареи к выводу "3", "-", к выводам "5" и "6".

б) Подсоедините положительный провод вольтметра к выводу "4", отрицательный
- к "6", проверьте, что  вольтметр показывает напряжение аккумуляторной батареи.

в) Установите переключатель управления стеклоочистителем в положение "INT".

г) Подключите "+" батареи к выводу "5" разъема примерно на 5 с.

д) Подключите "-" батареи к выводу "5" (момент "А") и проверьте изменение напряжения на вольтметре.





Интервал:
- нерегулируемый 3,3  1 с.,
- регулируемый  FAST   1,6 +  1 с.   ,   SLOW.   10,7  +  5 с







Проверка работы омывателя лобового  стекла

а) Подсоедините "+" аккумуляторной батареи к выводу "3", "-" к выводам "5" и "6".
б) Подсоедините положительный провод вольтметра к выводу "4",
отрицательный - к выводу "6".

в) Нажмите на кнопку омывателя и проверьте его работу по диаграмме.







Таблица. Проверка переключателя и реле управления люком









Выводы

Состояние

Результат







Разъем  отсоединен,  проверка со стороны жгута  проводов





2 - масса

постоянно

10- 14В





4-5



постоянно



Проводимость






6 - масса

концевой выключатель №1 OFF -> ON

нет проводимости ->
проводимость




7 - масса

концевой выключатель №2 OFF -> ON

нет проводимости ->
проводимость






Разъем подсоединен





4 - масса

выключатели в положении OFF

Проводимость





5 - масса

выключатели в положении OFF

Проводимость





4 - масса

замок зажигания ON, люк полностью закрыт, переключатель сдвига люка  OFF -> OPEN





0 В -> 10 - 14 В

5 - масса

замок зажигания ON, люк полностью открыт, переключатель наклоне  люка OFF -> CLOSE





0 В -> 10 -14 В

4 - масса

замок зажигания ON, люк полностью поднят, переключатель наклона  люка OFF -> DOWN






0 В -> 10 -14 В

5 - масса

замок зажигания ON, люк полностью закрыт, переключатель наклона  люка OFF -> UP





0 В -> 10 -14 В





Toyota Corolla Fielder. Проверка электродвигателя  очистителя лобового стекла

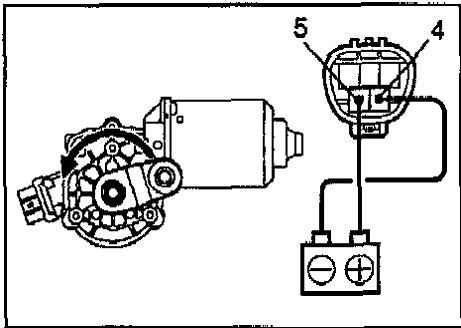

1. Низкая скорость. Подключите "+" батареи к выводу "5", "-" к выводу "4" разъема,
проверьте, что двигатель   работает на низкой скорости.

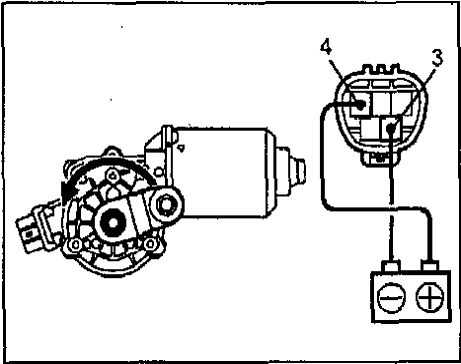

2. Высокая скорость. Подключите "+" батареи к выводу "3", "-" к выводу "4"
разъема, проверьте, что двигатель работает на высокой скорости





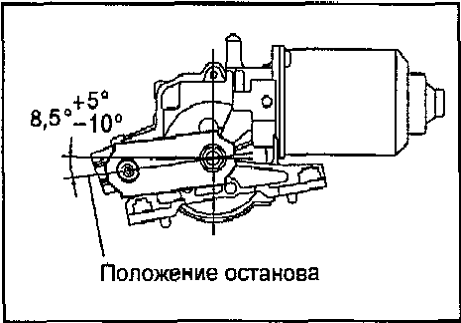

3. Проверка остановки в крайнем положении.

а) Включите электродвигатель на низкой скорости и остановите его в любом положении, кроме крайнего положения стеклоочистителя путем  отсоединения положительного провода от вывода "5"

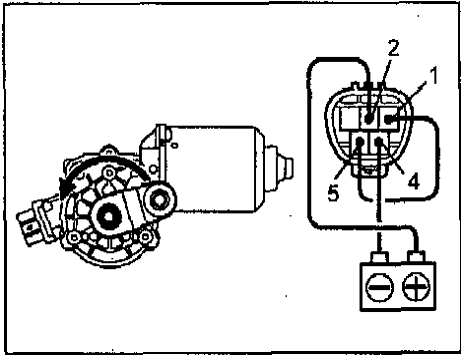

б) Соедините выводы "5" и "1".
в) Подключите "+" батареи к выводу "2" разъема и убедитесь в том, что двигатель
заработал снова и остановился  в крайнем положении щетки.











Toyota Corolla Fielder. Проверка электродвигателя  очистителя заднего стекла









Примечание: если указано два номера вывода, то номер вывода без скобок
относится к моделям с кузовом универсал, номер в скобках — с кузовом хэтчбэк



1. Проверка работы. Подсоедините "+" аккумуляторной батареи к выводу "3 (2)", "-"
к выводу "1 (3)" и к корпусу электродвигателя.    Электродвигатель  должен заработать.



Примечание: корпус электродвигателя должен быть соединен с массой автомобиля






2.
Проверка остановки в крайнем положении,
а) Включите электродвигатель, как описано в (1).



б) Остановите электродвигатель в  промежуточном положении стеклоочистителя,
отсоединив провода от выводов "3" и "1" ("2" и "Зп).

в) Подключите "+" батареи к выводу "3 (2)" разъема и убедитесь в том,
что двигатель заработал снова и остановился  в крайнем положении    щетки.









Toyota Corolla Fielder. Проверка электродвигателя  насоса омывателя





Омыватель переднего стекла

Подключите батарею к выводам "2" (+) и "1" (-) разъема и проверьте работу электродвигателя и насоса.







Омыватель заднего стекла

Подключите батарею к выводам "2" (+) и "3" (-) разъема и
проверьте работу электродвигателя и насоса.



Примечание: проверки производите не дольше 20 секунд, иначе возможно
перегорание обмотки





Toyota Corolla Fielder. Проверка спидометра









1. Проверка указателя.

а) Сравните показания контрольного и штатного спидометров.

Примечание: изношенные шины или неправильное давление в шинах увеличивают
ошибку в работе спидометра



б) Убедитесь в отсутствии вибрации и повышенного шума при работе спидометра.
Вибрация стрелки спидометра должна быть в пределах 0,5 км/ч.



Показания
спидометра (км/ч)

Допустимый
диапазон (об/мин)




20

18-23




40

36 - 46




60

54 - 69




80

72-92




100

90 - 115




120

108 - 138




140

126 - 161




160

144-184










2. Проверка сигнала датчика скорости

Убедитесь, что между выводами "А10" (4Р OUT) и "А1" (SIGNAL EARTH) разъема
комбинации приборов при вращении ведущих колес есть импульсы   напряжения.

При скорости 10 км/ч   7 импульсов/с

Примечание: проверка производится при включенном зажигании и подсоединенном  разъеме.









Toyota Corolla Fielder. Проверка тахометра





1. Подключите настроечный контрольный тахометр и запустите двигатель.


Примечание: нарушение полярности при подсоединении тахометра приведет
к выходу из строя транзисторов и диодов.

При снятии и установке тахометра соблюдайте осторожность.





2. Сравните показания контрольного и штатного тахометров
(напряжение питания 13,5 В при 25°С)



Показания
тахомера  (км/ч)

Допустимый
диапазон (об/мин)




1000

630 - 770






2000

1850 - 2150






3000

2800 - 3200






4000

3800 - 4200






5000

4800 - 5200






6000

5750 - 6250






7000

6700 - 7300








При превышении уровня допустимой  ошибки  -   замените тахометр





Toyota Corolla Fielder. Проверка указателя  уровня топлива







1. Проверка цепи указателя
а) Отсоедините разъем от датчика уровня топлива.

б) Включите зажигание.
Стрелка указателя уровня топлива должна указывать на отметку "EMPTY"  (пустой)







в) Подключите контрольную лампу мощностью 3,4 Вт между выводами "2" и "3"
разъема со стороны проводов.

г) Включите зажигание.   Контрольная лампа должна загореться, и стрелка указателя уровня
топлива отклониться  к отметке "FULL".





Примечание
так как указатель уровня топлива заполнен силиконовым маслом, стрелка прибора перемещается медленно.  Если работа отличается от описания, проверьте сопротивление указателя.





2. Проверьте индикатор низкого уровня  топлива

а) Отсоедините разъем от датчика уровня топлива.
б) Включите зажигание, проверьте  что индикатор загорелся.







Toyota Corolla Fielder. Система предупреждения  о не пристегнутых ремнях  безопасности









Проверка работы индикатора

При включении зажигания убедитесь, что индикатор не пристегнутого   ремня безопасности
мигает, если пассажир находится на сидении, и гаснет после  пристегивания ремня.





Проверка цепи

 - отсоедините разъем  замка ремня безопасности левого переднего сиденья
(датчика не пристегнутого ремня безопасности)


- включите зажигание


 - замкните выводы разъема  замка ремня безопасности левого переднего сиденья
(датчика не пристегнутого  ремня безопасности) и убедитесь   что индикатор мигает







Toyota Corolla Fielder. Индикатор и датчик  аварийного давления  моторного масла







Проверка индикатора

- Включите зажигание и убедитесь, что индикатор аварийного давления масла горит

- Запустите двигатель и убедитесь, что индикатор погас.

- отсоедините разъем от датчика  аварийного давления масла.

- включите зажигание, замкните на массу вывод разъема датчика и убедитесь,
что индикатор горит.







Проверка датчика аварийного давления масла

-  Проверьте наличие проводимости между выводом датчика и массой при
неработающем двигателе.

- Проверьте отсутствие проводимости между выводом и массой при работающем двигателе.
Если работа отличается от описания,  замените датчик.









содержание   .. 29  30  31  ..
