Тойота Филдер. Замена предохранителей





Расположение компонентов электрооборудования


У всякого юзера (пользователя) , не ремонтника и не автоэлектрика в голове должен быть элементарный набор знаний по электрооборудованию своего авто.

Большинство граждан пользуется сложной японской аппаратурой на бытовом уровне не залазя внутрь и не зная как там все в телевизоре (DVD, видеокамере) все устроено, НО куда присоединить шнур ведущий к розетке, на какие нажимать кнопки и что все включить надо бы в идеале через сетевой фильтр, большинство догадывается.

Если по простому - все электрооборудование замкнуто на блоки реле и предохранителей, месторасположение которых нелишне будет знать даже блондинке за рулем .

Зачастую остановка дворников, не работающие стеклоподъемники, не горящие фары - это не катастрофа, а лишь перегоревший соответствующий предохранитель, который подлежит замене.

Для того, чтобы его поменять предохранитель, нужно купить новый, а в магазин желательно идти со сгоревшим старым, если не уверены, что бы взять именно то, т.к. цена ошибки может быть велика.







В два блока предохранителей и реле:



Монтажный блок под панелью приборов - располагается за крышкой бардачка, сверху. Если хотя бы раз меняли фильтр салона, то вам все дальше ясно. Если неясно - действуем - крышку бардачка открываем, осторожно снаружи боковины крышки с двух сторон сжимаем руками и тянем на себя - крышка бардачка полностью вышла из пазов. Блок предохранителей сверху за крышкой.

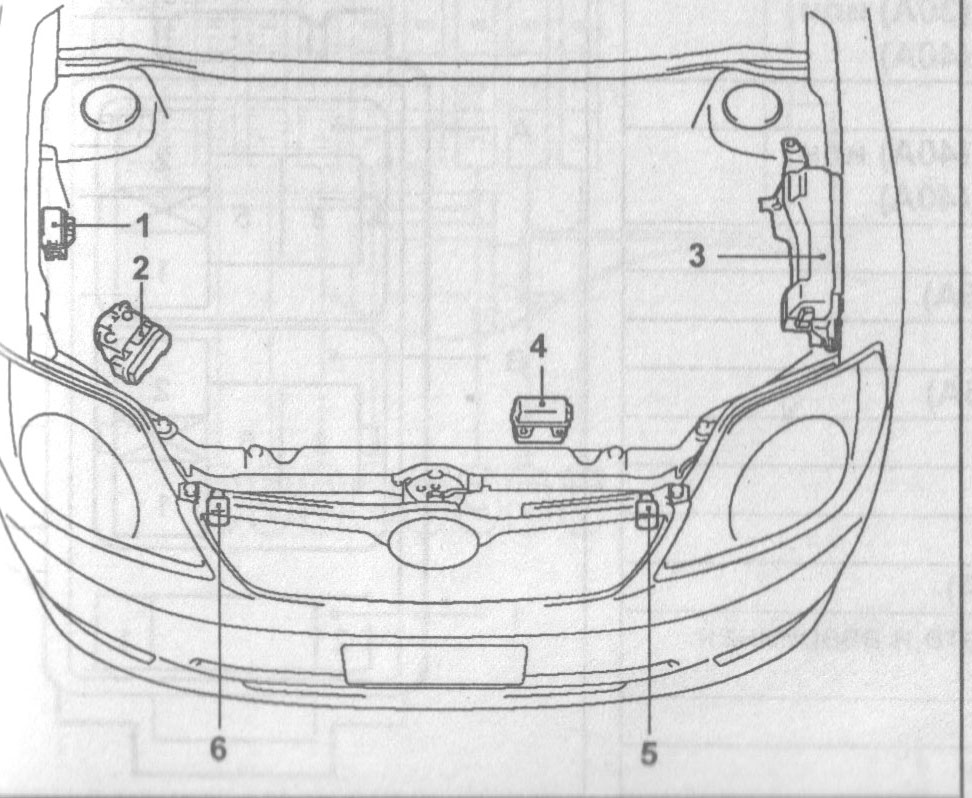

Монтажный блок в отсеке двигателя распологается под крышкой капота, справа, рядом с внутренней консолью крыла, как показано на рисунке - позиция 3. Чтобы рис. увидеть в полный размер кликнете по нему .

предохранители FIELDER


Принцип работы предохранителей -

при возникновении перегрузки в электрических цепях

- быть расплавленными раньше, чем
будет повреждена электропроводка и электрооборудование .

Для снятия и установки предохранителей типа "А" пользуйтесь специальным съемником типа пинцет.









Порядок замены предохранителей:

- перед заменой выключить зажигание
и все электроприборы.

- устанавливайте предохранители
только нужного номинала силы тока.



- запрещается использовать др.
предметы вместо
предохранителей ("жучки")



- если после замены предохранитель снова перегорает, то необходимо проверить
электроцепи на обрыв и короткое замыкание.





На крышке коробки с предохранителями указаны наименования электрических цепей и характеристики самих предохранителей - 10 А; 20 А. или др.

Если нет запасного предохранителя , то в крайнем случае производитель рекомендует вынуть плавкий предохранитель из позиции " CIG" (прикуриватель) и использовать его, если номиналы силы тока совпадают (15 А).

Если нет предохранителя с номинальным значением, то используйте предохранитель с более низким значением силы тока, как можно более близким к номинальному.

Комплект запасных предохранителей должен быть в





Монтажный блок под панелью приборов в салоне - расположение предохранителей - схема. а это фото

на схеме

обозначение

цепь предохранителя

номинал

(А)

1

WASH

омыватели стекол

15

2

WIPER

стеклоочистители

25

3

AM1

замок зажигания

25

4

ST

электронный блок управления двигателем

7,5

5

DEF I / UP

M-HTR

обогреватель заднего стекла

10

6

ECU - IG

муз.центр (магнитола)

10

7

TAIL

габариты

15

8

ECU - B

задние противотуманные фонари

10

9

A/C

кондиционер

10

10

GAUGE

комбинация приборов

10

11

STOP

стоп- сигналы

15

12

FOG

передние противотуманные фары

15

13

IG 2

цепь питания

15

14

CIG

прикуриватель

15

15

DOOR

центральный замок

25

16

P / POINT

-

15

17

P / W

электростеклоподъемники

30

18

FUEL HTR

отопитель

25







Монтажный блок в отсеке двигателя - расположение предохранителей - схема

на схеме

обозначение

цепь предохранителя

номинал

(А)

1

AM 2

Электронный блок управления двигателем

30

2

DOME

освещение салона

15

3

EFI

Электронный блок управления двигателем

15

4

ALT-S

генератор

5

5

HAZ-TRN

аварийная сигнализация

10

6

HORN

звуковой сигнал

10

7

HEAD LN

левая фара

10

8

HEAD RH

правая фара

10





Монтажный блок в отсеке двигателя - расположение предохранителей и РЕЛЕ - схема





Примечание : данный рисунок блока развернут, поэтому нумерация предохранителей на этой схеме в обратном порядке по отношению к предыдущей, т.е. позиция 1 будет соответствовать позиции 8 и т.д. есть небольшое расхождение в значениях от перввой таблицы.

обозначение на схеме

обозначение

наименование

номинал

(А)

A



реле электроусилителя рулевого управления



B



реле э/м муфты компрессора кондиционера



С



реле звукового сигнала



D



реле системы впрыска



Е



реле № 2 вентилятора радиатора



F



реле № 1 вентилятора радиатора



а

EMPS

электроусилитель рулевого управления

50

b

HEAD MAIN

фары

40

с

A / PUMP

управление двигателем (2 ZZ- GE)

50

d

ALT

система зарядки, обогревательзаднего стекла

100

е

H-LP CLN

омыватель фар

30

f

RDI FAN

вентиляторы радиатора и конденсатора

30

g

ABC № 1 или

VSC № 1

ABS

30

40

h

ABC № 2

VSC № 2

ABS

40

40

1

HEAD RH

правая фара

15

2

HEAD LN

левая фара

15

3

HORN

звуковой сигнал

10

4

HAZARD

указатели поворота и аварийная сигнализация

10

5

ALT-S

система зарядки

5

6



запасной



7

EFI

Электронный блок управления двигателем , индикаторы режима работы АКПП

15

8

DOME

часы, панель, фары, внутреннее освещение, кондиционер с климат контролем, муз. центр, система предупреждения о невыкл. освещении, дистанц. управление центральным замком, ABC (VSC)



9

AM 2



30

10,11,12,13



резервная цепь







Расположение компонентов электрооборудования в отсеке двигателя.

TOYOTA FIELDER - электрооборудование - отсек двигателя

  1. блок реле VSC

  2. модулятор ABC ( VSC)

  3. блок предохранителей с блоком реле

  4. блок реле № 2

  5. левый передний датчик SRS

  6. правый передний датчик SRS





Расположение компонентов электрооборудования в салоне.

TOYOTA COROLLA FIELDER - электрооборудование салона

  1. реле отопителя

  2. блок предохранителей под панелью приборов

  3. монтажные блоки № 10, 12

  4. блок управления электроусилителя рулевого управления

  5. зуммер системы VSC

  6. монтажные блоки № 7, 11

  7. реле - прерыватель указателей поворота

  8. блок реле дополнительного оборудования

  9. блок управления SRS

  10. блок управления двигателем и АКПП

  11. блок управления ABC, TRS, VSC, BA







Расположение компонентов электрооборудования в кузове .

Расположение компонентов электрооборудования TOYOTA FIELDER в кузове .

  1. лампа подсветки салона, реле и переключатель управления люком

  2. блок управления центральным замком

  3. датчик замедления ( для модели 4 WD ), датчик замедления и датчик крена (модели с VSC)





Контакты в розеточной части разъема нумеруются от верхнего левого к нижнему правому краю.

Контакты штепсельной части разъема нумеруются от верхнего правого к нижнему левому краю

Примечание: когда в одном узле применяется несколько разъемов, на схеме указываются наименования каждого разъема ( буква алфавита) и и номер контакта.

Контакты в розеточной части разъема TOYOTA FIELDER



разъемы TOYOTA FIELDER





При рассоединении разъемов не тяните за провода и будьте внимательны при отсоединении зажимов фиксаторов

разъемы TOYOTA FIELDER

  1. отожмите

  2. нажмите







Toyota Corolla Fielder. Блок реле VSC













Блок реле системы курсовой устойчивости Филдер располагается в отсеке двигателя









Таблица. Блок реле VSC

А

Реле электронасоса ABS



B

Реле клапанов ABS



a

VSC № 3    (7,5 А)



                               -ABS (VSC)
