Митсубиси Каризма. Задняя стойка
|
ПРИМЕЧАНИЕ
Знаком (*)
отмечены детали, которые необходимо затянуть
предварительно, а затем провести окончательную затяжку,
опустив незагруженный автомобиль на колеса.
|
Снятие
Для снятия задней
стойки последовательно выполните следующие операции.
 |

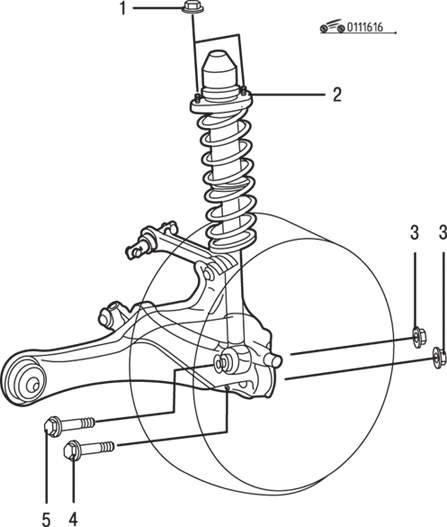

Рис. 16.16. Задняя
стойка подвески: 1 – самоконтрящаяся фланцевая гайка (49
Н•м); 2 – задняя стойка в сборе; 3* – гайка (98 Н•м); 4
– болт соединения нижнего и продольного рычагов; 5 –
болт соединения задней амортизаторной стойки в сборе и
нижнего рычага
|
1. Отверните
самоконтрящиеся фланцевые гайки 1 (рис.
16.16).
2. После установки
домкрата под нижний рычаг подвески отверните элементы крепления.
3. Отверните и
извлеките болт 4 соединения нижнего и продольного рычагов.
4. Отверните и
извлеките болт 5 соединения задней амортизаторной стойки в сборе и
нижнего рычага.
5. Извлеките из-под
арки автомобиля заднюю стойку 2 в сборе.
Проверка
1. Проверьте резиновые
детали на отсутствие износа и трещин.
2. Проверьте
амортизатор на отсутствие неисправностей, утечек жидкости и постороннего
шума при работе.
Установка
Установка проводится в
последовательности, обратной снятию.
|
ПРЕДУПРЕЖДЕНИЕ
Гайки, крепящие к
амортизационной стойке, продольный и нижний рычаги
необходимо затянуть предварительно, а затем провести
окончательную затяжку, опустив незагруженный автомобиль
на колеса
|
