Митсубиси Каризма. Замена втулки нижнего рычага

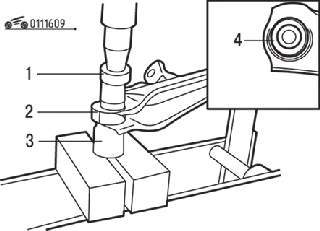

Рис. 16.9. Выпрессовка втулки нижнего рычага: 1 – специальный инструмент МВ991447; 2 – скоба MB991449; 3 – специальный инструмент МВ991448; 4 – специальный инструмент МВ991449




Выпрессовку и запрессовку втулки нижнего рычага проводите при помощи специальных инструментов (рис. 16.9, 16.10).

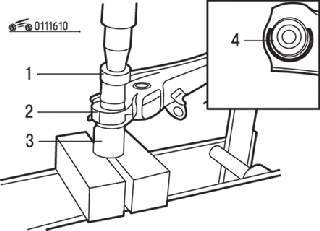

Рис. 16.10. Запрессовка втулки нижнего рычага: 1 – специальный инструмент МВ991447; 2 – скоба MB991449; 3 – специальный инструмент МВ991448; 4 – специальный инструмент МВ991449




        ПРЕДУПРЕЖДЕНИЕ
Если специальная скоба MB991449 трудно вставляется, то слегка постучите по ней пластиковым молотком.
Так как наружные диаметры на торцах втулки различны, пожалуйста, будьте внимательны, чтобы не перепутать направление выпрессовки и запрессовки втулки
