Митсубиси Каризма. Продольный рычаг задней подвески
Снятие
Для снятия
продольного рычага задней подвески последовательно выполните
следующие операции.
1. Снимите
механизм заднего барабанного тормоза или механизм заднего дискового
тормоза.
2. Снимите ступицу
заднего колеса.
3. При снятии
продольного рычага подвески слегка передвиньте лапу подъемника ближе
к передней части автомобиля, чтобы она не мешала проведению
операции.

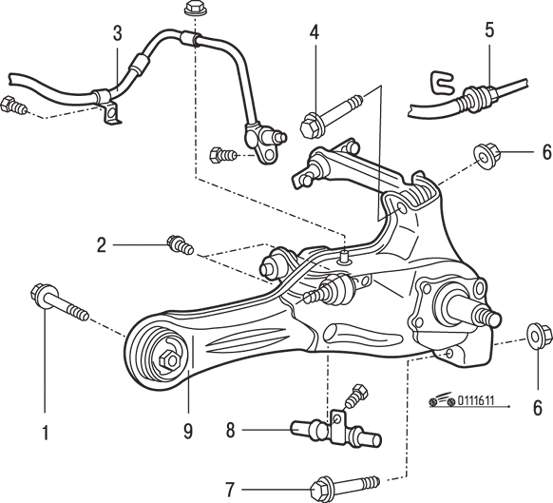

4. Извлеките
пружинный фиксатор и отсоедините от рычага тормозной шланг 5 (рис.
16.11).
5. Отверните два
болта и снимите датчик частоты вращения заднего колеса (автомобили с
ABS).
6. Отсоедините
трос 8 (см. рис.
16.11)
стояночного тормоза.
7. После установки
домкрата под нижний рычаг подвески отсоедините элементы крепления.
8. Отверните и
извлеките болт 7 соединения нижнего и продольного рычагов.
9. Отверните и
извлеките болт 1 крепления продольного рычага к кузову.
10. Отверните и
извлеките болты 2 крепления корректирующего и продольного рычагов.
11. Отверните
гайку и извлеките болт 4 соединения верхнего и продольного рычагов.
12. Снимите
продольный рычаг 9.

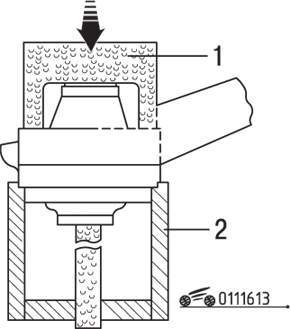

13. Для
выпрессовки втулки продольного рычага используйте специальные
инструменты (рис.
16.13).
Проверка
1. Проверьте
продольный рычаг задней подвески на отсутствие трещин и деформаций.
2. Проверьте
втулки на отсутствие трещин, износа и повреждений.
Установка
Установка
проводится в последовательности, обратной снятию, с учетом
следующего.
1. Правильно
сориентируйте и расположите втулку продольного рычага.
2. Расположите
длинный выступающий край внутренней трубки втулки продольного рычага
так, чтобы он был обращен внутрь автомобиля (рис.
16.14).
3. Установите
втулку продольного рычага так, чтобы ось втулки совпала с осью
отверстия продольного рычага.
4. Для запрессовки
втулки продольного рычага используйте специальные инструменты (рис.
16.15).
5. При установке
датчика частоты вращения колеса вставьте плоский щуп в зазор между
торцом полюсного наконечника датчика частоты вращения колеса и
зубчатой поверхностью ротора, затем закрепите кронштейн датчика в
таком положении, чтобы зазор по всей окружности соответствовал
значению 0,3–0,9 мм.
6. Установите
механизм заднего барабанного тормоза или механизма заднего дискового
тормоза.
7. Установите
ступицу заднего колеса
