Митсубиси Каризма. Задняя подвеска

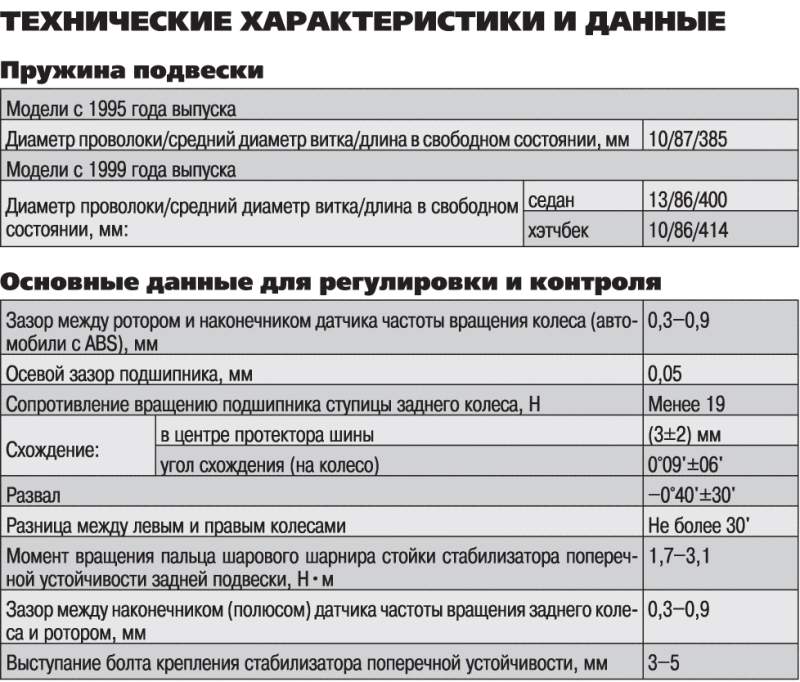

Технические характеристики и данные
Общие сведения
 |
Рис. 16.1.
Задняя подвеска: А – автомобили с двигателями SOHC;
В – автомобили с двигателями DOHC
|
Задняя подвеска –
многорычажная с двумя продольными рычагами (рис.
16.1).
Амортизатор задней стойки в сборе – гидравлический, двустороннего
действия.
 |

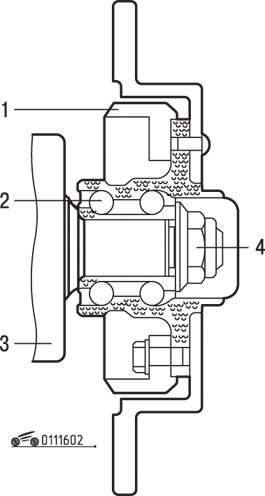

Рис. 16.2.
Ступица заднего колеса: 1 – зубчатый ротор (для
автомобилей с ABS); 2 – двухрядный радиально-упорный
шариковый подшипник; 3 – продольный рычаг подвески;
4 – стопорная гайка
|
В ступице заднего
колеса установлен двухрядный радиально-упорный шариковый подшипник,
в котором в качестве наружной обоймы используется внутренняя
поверхность центрального отверстия ступицы, что приводит к
уменьшению габаритов и массы подшипника (рис.
16.2).
Конструкция подшипника обеспечивает значительное удобство в
обслуживании, поскольку создание предварительного натяга
обеспечивается просто затяжкой гайки ступицы указанным моментом.. На
автомобилях с системой ABS на задней ступице установлен ротор
датчика частоты вращения колеса
