Митсубиси Каризма. Разборка и сборка рычага селектора АКП

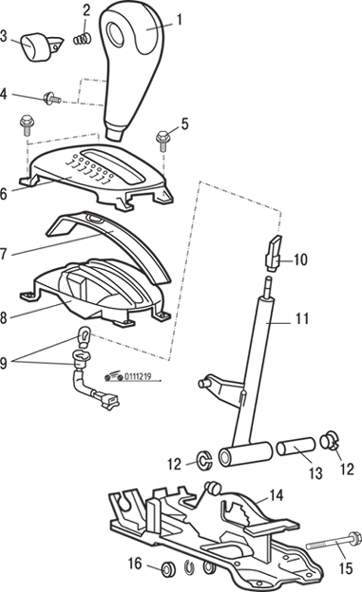

Рычаг селектора моделей с
1995 года выпуска
Разборка
1. Снимите патрон
с лампой подсветки 9 (рис.
12.19)
индикации положения рычага селектора.
2. Отверните винты
4 и снимите рукоятку рычага селектора.
3. Снимите кнопку
рукоятки 3 рычага селектора и пружину 2.
4. Отверните винты
и снимите верхнюю панель 6, салазки 7 и нижнюю панель 8.
5. Отверните
ползун 10.
6. Отверните болт
15 и снимите рычаг селектора 11, вкладыш 12 и втулку 13.
Сборка
Сборка проводится
в последовательности, обратной разборке, с учетом следующего.

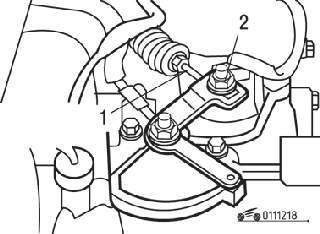

Установите рычаг
селектора в позицию «N». Вращая ползун, установите его на расстоянии
«А», равном 21 мм от обреза рычага селектора (рис.
12.20).

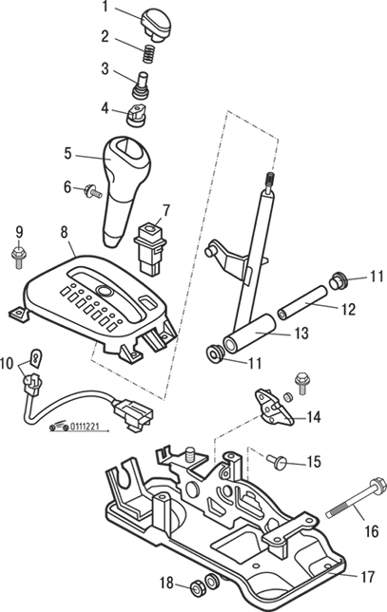

Рычаг селектора моделей с
1999 года выпуска
Разборка
1. Отверните винт
и снимите рукоятку рычага селектора.
2. Снимите кнопку
1 (рис.
12.21),
пружину 2, втулку 3 и регулятор 4.
3. Отверните винты
и снимите контрольную панель 8 в сборе.
4. Снимите
переключатель 7 режимов работы.
5. Извлеките
шплинт, шайбу и снимите кулачок 14 механизма блокировки рычага
селектора.
6. Выверните болт
16 и снимите рычаг селектора 13, втулку 11 и трубку 12.
7. Отверните
ограничитель 15.
8. Снимите патрон
с лампой подсветки 10 индикации положения рычага селектора.
Сборка
Сборка проводится
в последовательности, обратной разборке
