Митсубиси Каризма. Разборка и сборка рычага переключения передач в механической коробке передач
Автомобили с 1995 года с
коробками передач F5MR1 и F5MR2
Разборка
1. Потянув,

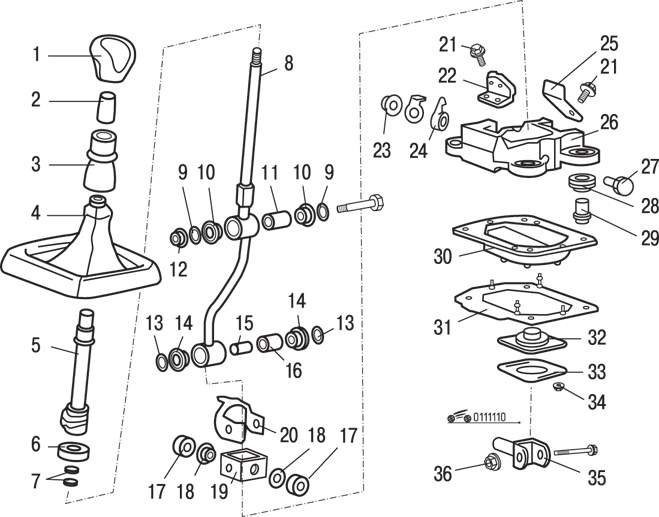

снимите рукоятку рычага 1 (рис.
11.10)
переключения передач.
2. Снимите пружину
2 и кольцо блокировки 3 включения передачи заднего хода.
3. Снимите
защитный кожух 4 рычага переключения передач.
4. Снимите трубку
блокировки 5 включения передачи заднего хода, резиновый упор 6 и
кольцевые прокладки 7.
5. Отверните
гайку, извлеките болт и снимите вилку тяги 35 переключения передач.
6. Снимите
кольцевую уплотнительную прокладку 13, втулку 14, резиновую втулку
16 и гильзу 15.
7. Отверните гайки
и снимите держатель 33, пыльник 32, уплотнитель 31 и кронштейн
основания 30.
8. Отверните болт
27 и снимите резиновую втулку 17, втулку 18, стопорный элемент 20 и
основание 19.
9. Отверните
гайку, извлеките болт и снимите кольцевую прокладку 9, втулку рычага
10 переключения передач и резиновую втулку 11.
10. Снимите с
кронштейна 26 втулку 28 и дистанционную втулку 29.
11. Отверните
гайку и снимите возвратную пружину 24.
12. Отверните
винты и снимите упор 5-й передачи 25 и передачи 22 заднего хода.
Сборка
Сборка проводится
в последовательности, обратной разборке.
Автомобили с 1999 года с
коробками передач F5MR1 и F5MR3
Разборка

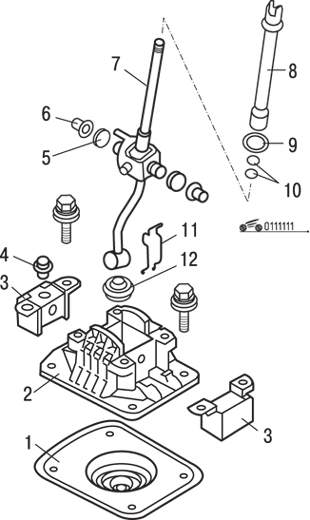

1. Снимите
резиновый фиксатор 9 (рис.
11.11),
соединительную трубку 8 включения передачи заднего хода и кольцевые
прокладки 10.
2. Отверните болты
и снимите изолирующие проставки 3.
3. Вывинтите
стопор 4 в сборе.
4. Используя
лезвие отвертки как рычаг, снимите фиксатор 11.
5. Снимите с
рычага переключения передач в сборе втулки 6 и кольцевые прокладки
5.
6. Снимите нижний
стопор 12 в сборе.
7. Снимите опору 2
в сборе.
8. Снимите
пылезащитную крышку 1.
Сборка
Сборка проводится
в последовательности, обратной разборке.
Автомобили с 2001 года с
коробками передач F5MV1
Разборка

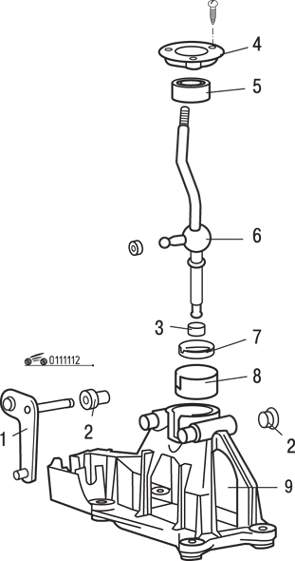

1. Снимите
стопорное кольцо и извлеките рычаг 1 и втулки 2 (рис.
11.12).
2. Отверните винты
и снимите крышку 4, гнездо шарнира 5 и рычаг переключения передач 6.
3. Снимите втулки
3 рычага переключения передач.
4. Снимите гнездо
7 шарнира и изоляционный кожух 8.
Сборка
Сборка проводится
в последовательности, обратной разборке
