5.

СИСТЕМА СМАЗКИ ДВИГАТЕЛЯ ЯМЗ-236 автомобилей МАЗ-500А, МАЗ-504А, МАЗ-516

Устройство

Система смазки двигателя (рис. 23) смешанная — под давлением и разбрызгиванием. Под давлением смазываются коренные и шатунные подшипники, поршневые пальцы, подшипники распределительного вала, втулки коромысел, втулки толкателей, наконечники штанг толкателей, подшипники масляного насоса и его привода; разбрызгиванием смазываются зеркало гильз цилиндров, кулачки распределительного вала, шестерни привода агрегатов и подшипники качения.

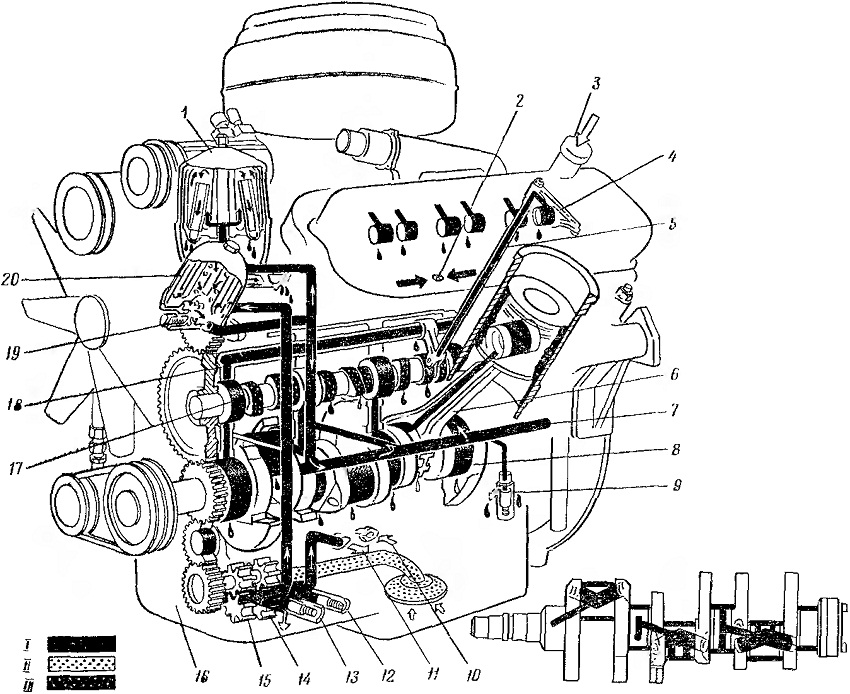

Рис. 23. Схема системы смазки:
1 фильтр тонкой очистки масла; 2 — слив масла в поддон картера; 3 — маслозаливная горловина; 4 — коромысло; б — штанга толкателя; 6 — шатун; 7 — центральный масляный канал; 8 — коленчатый вал; 9 — сливной клапан; 10 — возврат масла из масляного радиатора в поддон картера; 11 — подача масла к масляному радиатору; 12 — предохранительный клапан радиаторной секции насоса; 13 — редукционный клапан; 14 —1 радиаторная секция насоса; 16 — нагнетательная секция насоса; 16 — поддон картера; 17 — распределительный вал; 18 — ось толкателей; 19 — перепускной клапан фильтра грубой очистки; 20 — фильтр грубой очистки; I — подача масла под большим давлением; II — всасывание масла; III — слив масла и смазка деталей самотеком

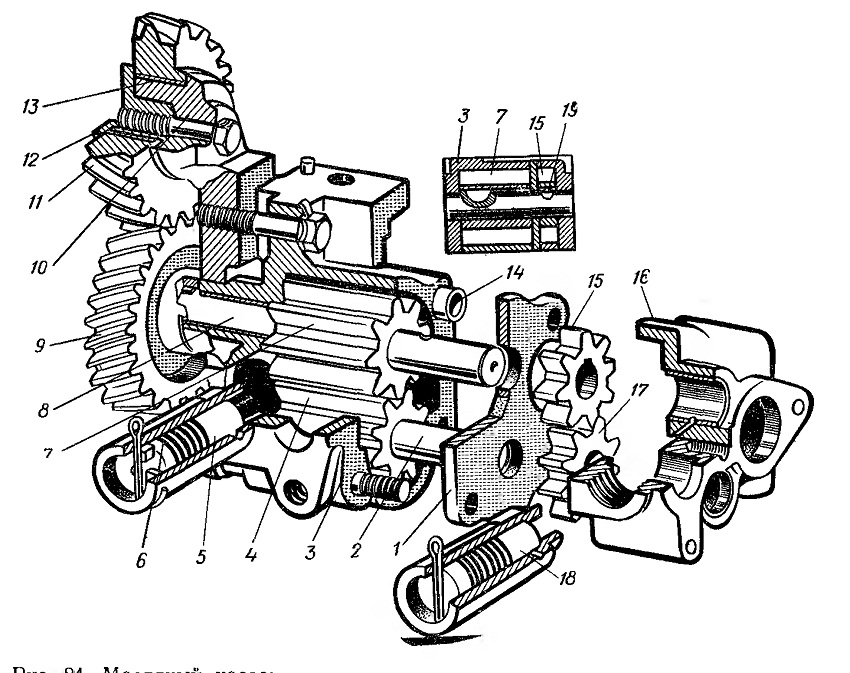

Рис. 24. Масляный насос:
1 - приставка корпусов секций; 2 — ось ведомых шестерен; 8 — корпус нагнетающей секции; 4 — ведомая шестерня нагнетающей секции; 5 — редукционный клапан; 6 — регулировочные шайбы; 7 — ведущая шестерня нагнетающей шестерни; 8 — ведущий валик нагнетающей и радиаторной секций; 9 — шестерня привода масляного насоса; 10 — ось промежуточной шестерни; 11 — промежуточная шестерня; 12 — упорный фланец;
13 — втулка; 14 — установочная втулка корпуса секций; 15 — ведущая шестерня радиаторной секции; 16 — корпус радиаторной секции; 17 — ведомая шестерня радиаторной секции; 18 — предохранительный клапан; 19 — стопорный шарик








Масло засасывается из поддона картера двигателя через за-борник шестеренчатым насосом (рис. 24), состоящим из двух секций— основной и радиаторной.

Основная (нагнетательная) секция насоса подает масло в основную масляную магистраль через последовательно включенный фильтр грубой очистки (рис. 25). В корпусе фильтра грубой очистки установлен перепускной клапан 19 (см. рис. 23), который при разности давлений до и после фильтра, равной 2,0—2,5 кГ/см2 (при загрязнении элемента фильтра), открывается, и масло, минуя фильтр, поступает в масляную магистраль.

После фильтра масло поступает в центральный масляный канал, а оттуда по каналам в блоке цилиндров — к подшипникам коленчатого и распределительного валов. От подшипников коленчатого вала через систему каналов в коленчатом валу и шатунах масло подается к подшипникам верхних головок шатунов. От распределительного вала масло пульсирующим потоком направляется в канал оси толкателей и оттуда по каналам в толкателях, по

полым штангам и сверлениям коромысел ко всем трущимся парам привода клапанов.

Параллельно основной масляной магистрали, после фильтров грубой очистки, включен центробежный фильтр тонкой очистки масла (рис. 26), который пропускает до 10% масла, проходящего через систему смазки. Очищенное масло сливается в поддон.

Нагнетательная секция масляного насоса снабжена редукционным клапаном 13 (см. рис. 23), перепускающим масло в поддон при давлении на выходе из насоса более 7,0—7,5 кГ/см2. В корпусе радиаторной секции насоса установлен предохранительный клапан 12, отрегулированный на давление 0,8—1,2 кГ/см2. Для стабилизации давления в системе смазки на нижней плоскости блока цилиндров установлен сливной клапан 9, отрегулированный на начало открытия при 4,7—5,0 кГ/см2.







Фильтр тонкой очистки масла — центробежного типа (центрифуга) имеет реактивный привод от масла, поступающего под давлением из масляной магистрали и тангенциально вытекающего из корпуса через два сопла 22 (см. рис. 26).

При вращении ротора 11 механические частицы, находящиеся в масле, отбрасываются к внутренней полости колпака 10, образуя плотный осадок, удаляемый при разборке фильтра. Очищенное масло сливается в картер двигателя.





Масляный радиатор — трубчатый, воздушного охлаждения, расположен впереди радиатора водяного охлаждения. Включают масляный радиатор при температуре воздуха 15°С и выше, открывая краник, расположенный на левой стороне блока цилиндров. В тяжелых условиях эксплуатации масляный радиатор следует включать и при более низких температурах воздуха. Во всех других случаях он должен быть выключен.

Для слива масла в поддоне картера двигателя имеются два отверстия, закрытые пробками.

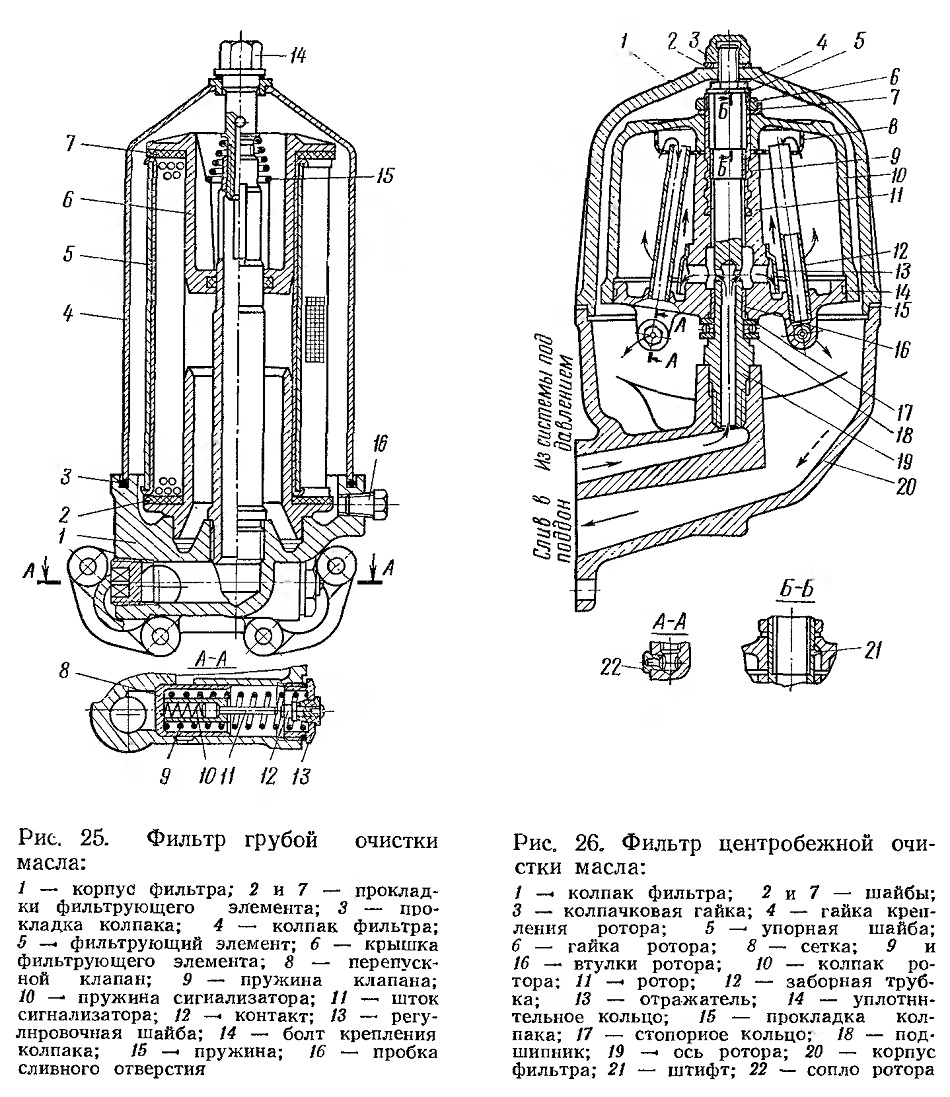

Рис. 25. Фильтр грубой очистки масла:
1 — корпус фильтра; 2 и 7 — прокладки фильтрующего элемента; 3 — прокладка колпака; 4 — колпак фильтра;
5 — фильтрующий элемент; 6 — крышка фильтрующего элемента; 8 — перепускной клапан; 9 — пружина клапана; 10 — пружина сигнализатора; 11 — шток сигнализатора; 12 —« контакт; 13 — регулировочная шайба; 14 — болт крепления колпака; 15 — пружина; 16 — пробка сливного отверстия




Рис. 26. Фильтр центробежной очистки масла:
1 — колпак фильтра; 2 и 7 — шайбы; 3 — колпачковая гайка; 4 — гайка крепления ротора; 5 — упорная шайба; 6 — гайка ротора; 8 — сетка; 9 и 16 — втулки ротора; 10 — колпак ротора; 11 — ротор; 12 — заборная трубка; 13 — отражатель; 14 — уплотнительное кольцо; 15 — прокладка колпака; 17 — стопорное кольцо; 18 — подшипник; 19 — ось ротора; 20 — корпус фильтра; 21 — штифт; 22 — сопло ротора
