Восстановление герметичности клапанов двигателя ЯМЗ-236

Для восстановления герметичности клапанов снять головку (или головки) цилиндров, очистить от масла и нагара, а затем нанести метки на тарелках клапанов, чтобы при сборке обязательно установить их на свои седла.

Для снятия клапанов следует, пользуясь приспособлением (рис. 21), сжать пружины, вынуть сухари, и освободив пружины, снять их. Клапаны и седла клапанов тщательно очистить от нагара, промыть в керосине, а затем внимательно осмотреть для определения степени ремонта.

В случае незначительных износов и мелких раковин на фаске клапана и седла при отсутствии коробления тарелки клапана и прогаров герметичность клапана может быть восстановлена притиркой пастой, состоящей из сметанообразной смеси микропорошка М20 или М14 по ГОСТ 3647—59 с дизельным маслом. Перед употреблением притирочную смесь тщательно перемешивают, так как микропорошок способен осаждаться.

Процесс притирки состоит из возвратно-вращательного движения клапана при помощи специальной притирочной дрели, автоматически изменяющей направление вращения. При отсутствии специальной дрели можно пользоваться обычной ручной дрелью. Во всех случаях связь приспособления для проворачивания клапана с тарелкой клапана осуществляется с помощью резинового присоса.







Рис. 21. Приспособление для снятия и установки клапанов двигателя:
1 — упорный винт; 2 — нажимная тарелка; 3 — рукоятка; 4 — пружины клапана; 5 — клапан; 6 — головка цилиндра







Для притирки нанести на фаску тонкий, равномерный слой пасты, смазать стержень клапана чистым дизельным маслом и поставить его на место. Если притирка ведется ручной дрелью, то следует, слегка нажимая, провернуть клапан на 1/3 оборота, затем в обратном направлении на 1/4 оборота и т. д. Нельзя делать притирку круговыми движениями. Клапан необходимо периодически поднимать для нанесения на фаску клапана новой порции притирочной пасты.

Внешним признаком удовлетворительной притирки является получение на фасках клапана и седла непрерывного матового пояска шириной не менее 1,5 мм. Разрыв матовой полоски и наличие рисок на ней не допускаются.

После окончания притирки клапаны и седла промыть керосином и насухо вытереть. Установив клапаны и пружины на свои места, проверить герметичность клапанов. Для этого во впускные и выпускные окна залить керосин и выдержать в течение 3 мин. В течение этого времени течь или просачивание керосина при повороте клапана на любой угол не допускается.

Проверить качество притирки можно и с помощью карандаша. Для этого поперек фаски мягким графитовым карандашом нанести через равные промежутки 10—15 черточек. Осторожно вставив клапан в седло, сильно нажимать на него и одновременно поворачивать на 1/4 оборота. После этого все черточки на фаске должны быть стерты. При неудовлетворительных результатах проверки притирку клапана повторить.

Если герметичность клапана не удается обеспечить притиркой или одной притирки недостаточно (следы прорыва газов, углубления на рабочих фасках и т. д.), то прошлифовать седла и клапаны, а затем повторить притирку. Для шлифовки седел клапанов применяют шлифовальное устройство или электродрель, имеющую необходимый шлифовальный круг и оправку. Центровка шлифовального круга в данном случае осуществляется хвостовиком оправки, входящей в направляющую втулку клапана.

Если направляющие втулки клапанов необходимо заменить, то седла шлифуют только после замены втулок.

Ремонт клапанных седел.
Выработку, риски или раковины на рабочей поверхности седла впускного клапана устраняют фрезерованием. После фрезерования биение поверхности фаски седла относительно отверстия в направляющей втулке не должно превышать 0,03 мм, а ширина рабочей фаски седла впускного клапана должна быть 2.0 — 2,5 мм.

Фаски (рис. 22, а) впускного клапана обрабатывают в следующей последовательности. Профрезеровать рабочую фаску зенкером под углом 120° до получения чистой, ровной поверхности, затем профрезеровать нижнюю кромку рабочей фаски зенкером под углом 150°, выдерживая диаметр рабочей фаски в пределах 59,4+-0,7 мм, после чего профрезеровать верхнюю кромку фаски

зенкером под углом 60° до получения ширины рабочей фаски 2,0 — 2,5 мм.

Риски и незначительную выработку на седлах выпускных клапанов устраняют шлифованием седел с последующей притиркой клапанов.

При прогаре, трещинах, раковинах и других повреждениях седла выпускного клапана, не устраняемых шлифованием, седло необходимо заменить. Старое седло удаляют остро заточенным зубилом. При установке нового седла головку цилиндра нагреть в ванне с водой до температуры 100°С.

Фаски (см. рис. 22, б) нового седла обработать, выдерживая ширину рабочего пояска в пределах 1,5—2,0 мм, в следующем порядке. Сначала профрезеровать рабочую фаску зенкером с углом 90° до получения необходимой чистоты, а затем нижнюю кромку фаски зенкером с углом 150° до получения ширины рабочей фаски 1,5—2,0 мм. После обработки клапанных седел клапаны притереть к седлам. При правильных углах рабочих фасок клапанов и их седел матовый поясок на седле головки цилиндров шириной не менее 1,5 мм должен начинаться у основания большого конуса.

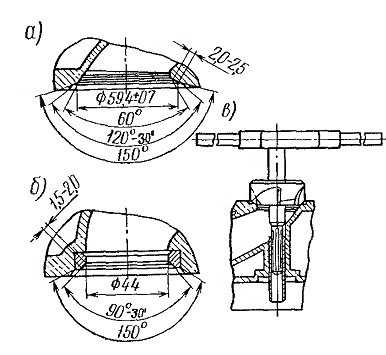

Рис. 22. Седла клапанов и установка инструмента при их обработке: а — седло впускного клапана; б — седло выпускного клапана; в — установка зенкера при обработке седла впускного клапана





Замена клапанов.
Клапан заменяют при наличии трещин, прогара, облома или следов деформации тарелки клапана. Замене подлежат также впускные клапаны, имеющие диаметр стержня менее 11,85 мм, и выпускные — менее 11,8 мм.





Замена направляющей втулки клапана
. Втулка подлежит замене при ослаблении посадки ее в отверстии головки цилиндров или износе отверстия под клапан более допустимого. Максимально допустимый износ диаметра отверстия — 12,1 мм.

Номинальный зазор между впускным клапаном и направляющей втулкой — 0,030 — 0,074 мм, а максимально допустимый — 0,15 мм. Соответственно зазор для выпускного клапана: номинальный— 0,070 — 0,114 мм, максимально допустимый — 0,2 мм.

Новую направляющую втулку перед запрессовкой пропитать веретенным маслом в течение 2 ч при температуре масла 85—95°С. 36



После запрессовки втулки развернуть внутренний ее диаметр под размер 12мм с последующей шлифовкой или фрезерованием седла клапана.

При обработке седла должна быть обеспечена концентричность поверхности фаски и отверстия в направляющей втулке. Допускается биение не более 0,03 мм. Из тела головки цилиндров втулка должна выступать на 3±0,5 мм.





Замена пружин клапанов
. Герметичность клапанов может нарушиться при поломке или ослаблении пружин клапанов.

Если усадка пружин под нагрузкой больше указанных ниже величин, то их следует заменить.







Для замены пружин клапанов снять крышку головки цилиндров, установить поршень цилиндра в положение верхней мертвой точки, отвернуть болты крепления оси коромысла и снять ее; с помощью приспособления (см. рис. 21) снять пружины клапана.

Установку пружины на место выполняют в обратном порядке. После сборки проверить тепловой зазор в клапанном механизме.







Замена штанг коромысел и их осей двигателя ЯМЗ-236

Коромысло заменяют при обнаружении трещины или облома. При износе отверстия под ось коромысла до диаметра 25,15 мм заменяют только втулку. Кроме того, втулку заменяют при ослаблении ее посадки в коромысле. Посадку втулки проверяют легкими ударами медной выколотки.

Запрессованная новая втулка должна утопать в теле коромысла по 1 мм с обеих сторон. Необходимо следить, чтобы масляные отверстия во втулке и коромысле совпадали, а стык втулки находился в верхней части отверстия. После запрессовки втулку развернуть под размер 25 мм.

Ось коромысла бракуют при наличии трещины или облома. Допускается износ по диаметру до 25,00 мм.

Штанга толкателя не должна иметь задиров или выкрашивания цементированного слоя на рабочих поверхностях наконечников. Погнутость штанги проверяют с помощью индикатора на призмах. Если биение штанги превышает 0,5 мм, штангу необходимо править.
Установку деталей на место выполняют в обратном порядке. После сборки проверить тепловые зазоры и при необходимости отрегулировать их.
