Описание
Измерить давление со стороны высокого и низкого давления системы
кондиционера с помощью измерительного прибора. С помощью измерения
давления определить тип и место неисправности. Выполнить подключение
трубок высокого и низкого давления измерительного прибора к
соответствующим клапанам высокого и низкого давления на трубках системы
кондиционера. Проанализировать состояние системы кондиционера по
показаниям измерительного прибора при работающем и остановленном
кондиционере.
-
Проверка при остановленном компрессоре
А. Выполнить подключение трубок высокого и низкого давления
измерительного прибора к соответствующим клапанам высокого и низкого
давления на трубках компрессора.
Б. Для проверки при остановленном компрессоре его необходимо
остановить на длительное время (время останова должно быть не менее
10 ч).
△ Совет

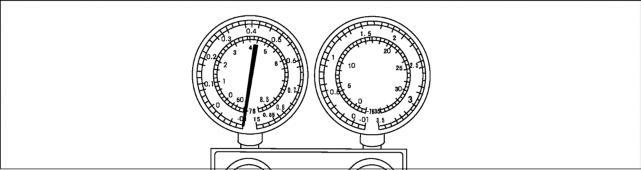

В. Проверить показание манометра.
△ Совет
Давление со стороны высокого давления и со стороны низкого давления
должно быть одинаковым. Это называется равновесным давлением.
Равновесное давление зависит от температуры окружающего воздуха, как
показано на рисунке слева.
Г. Анализ неисправностей системы кондиционирования воздуха
Признак |
Причина возникновения |
Меры по устранению |
Слишком высокое равновесное давление |
Чрезмерное количество хладагента |
Удалить некоторое количество хладагента и установить
стандартное значение равновесного давления |
Слишком низкое равновесное давление |
Недостаточное количество хладагента |
Добавить некоторое количество хладагента и установить
стандартное значение равновесного давления |
Отсутствует равновесное давление (давление со стороны
высокого давления и со стороны низкого давления не
одинаковое) |
Закупоривание системы |
Проверить расширительный клапан, жидкостную емкость,
осушитель и соответствующие трубки |
|
|
|
-
Проверка при работающем компрессоре
При работающем компрессоре включить рециркуляцию воздуха. Температура
воздуха на входе и выходе равна
30-35 °C. Вентилятор работает с максимальной частотой вращения,
регулятор температуры установлен
в положение максимального охлаждения. Установить частоту вращения
двигателя на уровне 1500-2000 об/мин
и включить кондиционер для пуска компрессора (продолжительность работы
компрессора не должна превышать
30 мин, иначе вероятно серьезное повреждение). Снять показание с
измерительного прибора.

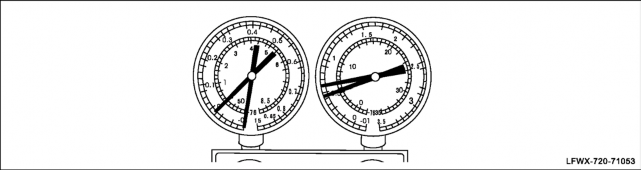

А. Показание манометра при нормальном состоянии системы
кондиционирования воздуха
Эталонное значение на стороне высокого давления:
1,422-1,471 МПа
Эталонное значение на стороне низкого давления:
0,147-0,196 МПа

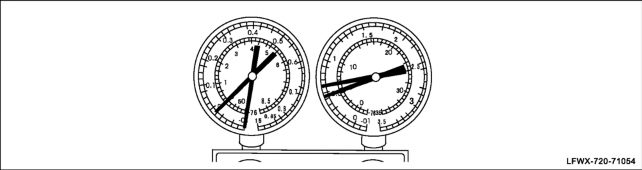

Б. Наличие влаги в системе кондиционера
△ Совет
При попадании влаги в систему кондиционера она может замерзнуть, и
кондиционер перестанет работать должным образом.
Признаки неисправности в системе кондиционера |
Возможные причины |
Диагностика |
Меры |
|
|
|
|

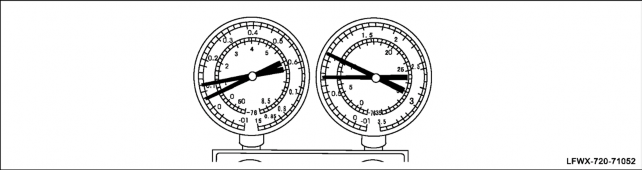

В. Системой кондиционирования воздуха не обеспечивается достаточный
холодильный эффект.
Признаки неисправности в системе кондиционера |
Возможные причины |
Диагностика |
Меры |
и низкого давления. |
|
|
вакуум в системе. |
-
Низкое давление со стороны высокого
-
Определить наличие пузырьков в контрольном окне.
-
Охлаждение недостаточное.
-
Проверить на наличие утечек газа с помощью течеискателя. Выполнить
ремонт в случае необходимости.
-
Добавить требуемое количество свежего хладагента.
-
Если давление около 0 при подключении измерительного прибора,
поддерживать после проверки и ремонта
Г. Недостаточная циркуляция хладагента в системе кондиционирования
воздуха.
Признаки неисправности в системе кондиционера |
Возможные причины |
Диагностика |
Меры |
и низкого давления. |
|
|
|

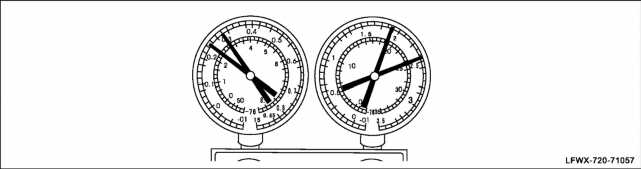

Д. Отсутствует циркуляция хладагента в системе кондиционера.
Признаки неисправности в системе кондиционера |
Возможные причины |
Диагностика |
Меры |
|
|
|
|
-
Проверить расширительный клапан и испаритель.
-
Продуть расширительный клапан сжатым воздухом. Если это не поможет,
заменить расширительный клапан.
-
Заменить ресивер.
-
Удалить воздух и добавить требуемое количество нового хладагента.
При наличии утечки газа из тепловой трубы ее следует заменить.
Е. В систему кондиционирования воздуха залито чрезмерное количество
хладагента, или недостаточная теплопередача в конденсаторе.
Признаки неисправности в системе кондиционера |
Возможные причины |
Диагностика |
Меры |
в смотровом окне отсутствуют пузырьки. |
в конденсаторе. |
|
и электродвигатель вентилятора в нормальном состоянии,
проверить количество хладагента
и добавить в случае необходимости. |
-
Чрезмерное количество хладагента в системе.
-
Недостаточная теплоотдача в конденсаторе. Забился радиатор
конденсатора, или неисправен электродвигатель вентилятора.

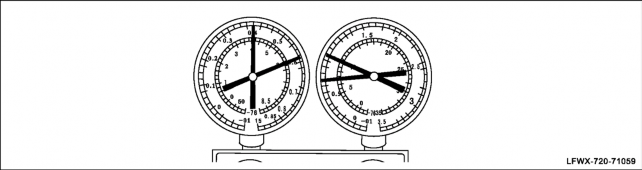

Ж. Наличие воздуха в системе кондиционера.
△ Совет
Если хладагент добавляется без выполнения вакуумирования системы после
демонтажа охлаждающей трубки или в случае неполного вакуума в системе
охлаждающая способность может быть недостаточной.
Признаки неисправности в системе кондиционера |
Возможные причины |
Диагностика |
Меры |
|
|
|
и добавить требуемое количество нового хладагента. |
-
Слишком высокое давление со стороны высокого и низкого давления.
-
Убедиться на ощупь, что трубка низкого давления нагрета.
-
Определить наличие пузырьков в контрольном окне.
З. Неисправность или несоответствующий монтаж расширительного клапана.
Признаки неисправности в системе кондиционера |
Возможные причины |
Диагностика |
Меры |
|
|
|
|
-
Проверить монтаж тепловой трубы.
-
Если монтаж тепловой трубы выполнен правильно, проверить
расширительный клапан. Заменить в случае необходимости.
И. Неисправность компрессора кондиционера.
Признаки неисправности в системе кондиционера |
Возможные причины |
Диагностика |
Меры |
|
|
|
|
Нижеприведенная таблица предназначена для определения возможных причин
неисправностей. Должна быть проверена каждая деталь в соответствующем
порядке. При необходимости должен быть выполнен ремонт или замена данных
деталей.
Признак |
Возможные причины неисправности |
Рекомендуемое действие |
Системой кондиционирования не обеспечивается надлежащее
охлаждение |
1. Предохранитель (поврежден) |
Заменить предохранитель |
2. Ремень привода компрессора кондиционера (слабое
натяжение) |
Отрегулировать натяжение ремня |
3. Хладагент (недостаточное количество) |
Добавить хладагент |
4. Компрессор (неисправность) |
Отремонтировать или заменить компрессор |
5. Расширительный клапан (неисправность) |
Заменить расширительный клапан. |
6. Конденсатор (блокирован) |
Заменить конденсатор и осушитель в сборе |
7. Трубка кондиционера (закупоривание) |
Очистить трубку кондиционера |
8. Контроллер управления в сборе (плохой контакт) |
Отремонтировать или заменить контроллер управления |
9. Охлаждающая система (недостаточное давление) |
Проверить трубу или добавить хладагент |
Климатической установкой издается нехарактерный шум |
1. Ремень привода компрессора (проскальзывание или общее
ухудшение состояния) |
Заменить ремень компрессора |
2. Детали компрессора (ослабление крепления) |
Выполнить протяжку ослабленных деталей компрессора |
3. Подшипник компрессора (поврежден) |
Заменить подшипник компрессора |
4. Вентилятор (неисправность) |
Отремонтировать или заменить вентилятор |
Отсутствует или недостаточно подается теплый воздух |
1. Вентилятор (поврежден) |
Заменить вентилятор |
2. Реле вентилятора (повреждено) |
Заменить реле вентилятора |
3. Воздуховод для теплого воздуха (отсутствует соединение) |
Восстановить соединение воздуховода для теплого воздуха |
4. Охлаждающая жидкость (недостаточное количество или
засорение) |
Добавить охлаждающую жидкость |
5. Теплоотводящая гофрированная лента (деформирована) |
Произвести правку теплоотводящей гофрированной ленты
пинцетом или аналогичным инструментом |
6. Тепловая труба (блокирована) |
Прочистить тепловую трубу |
