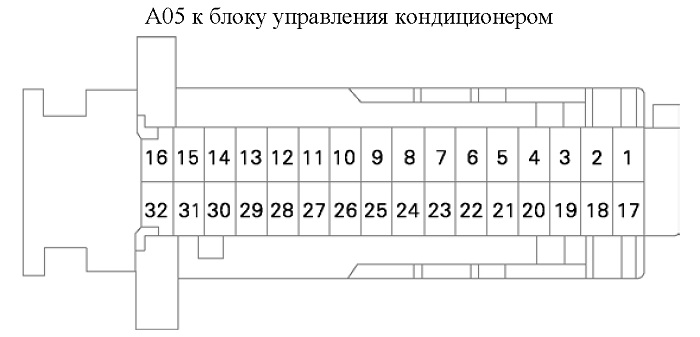

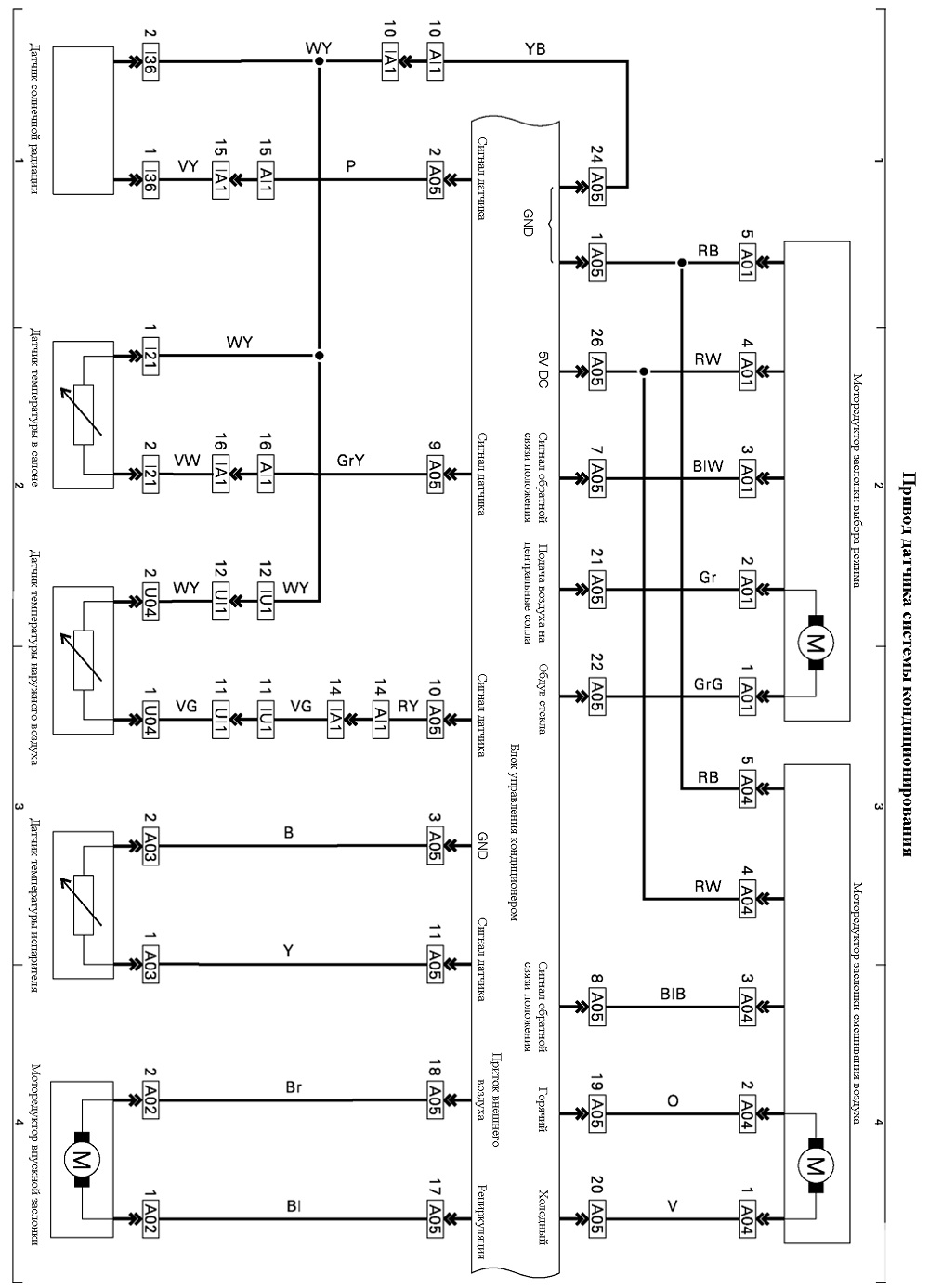

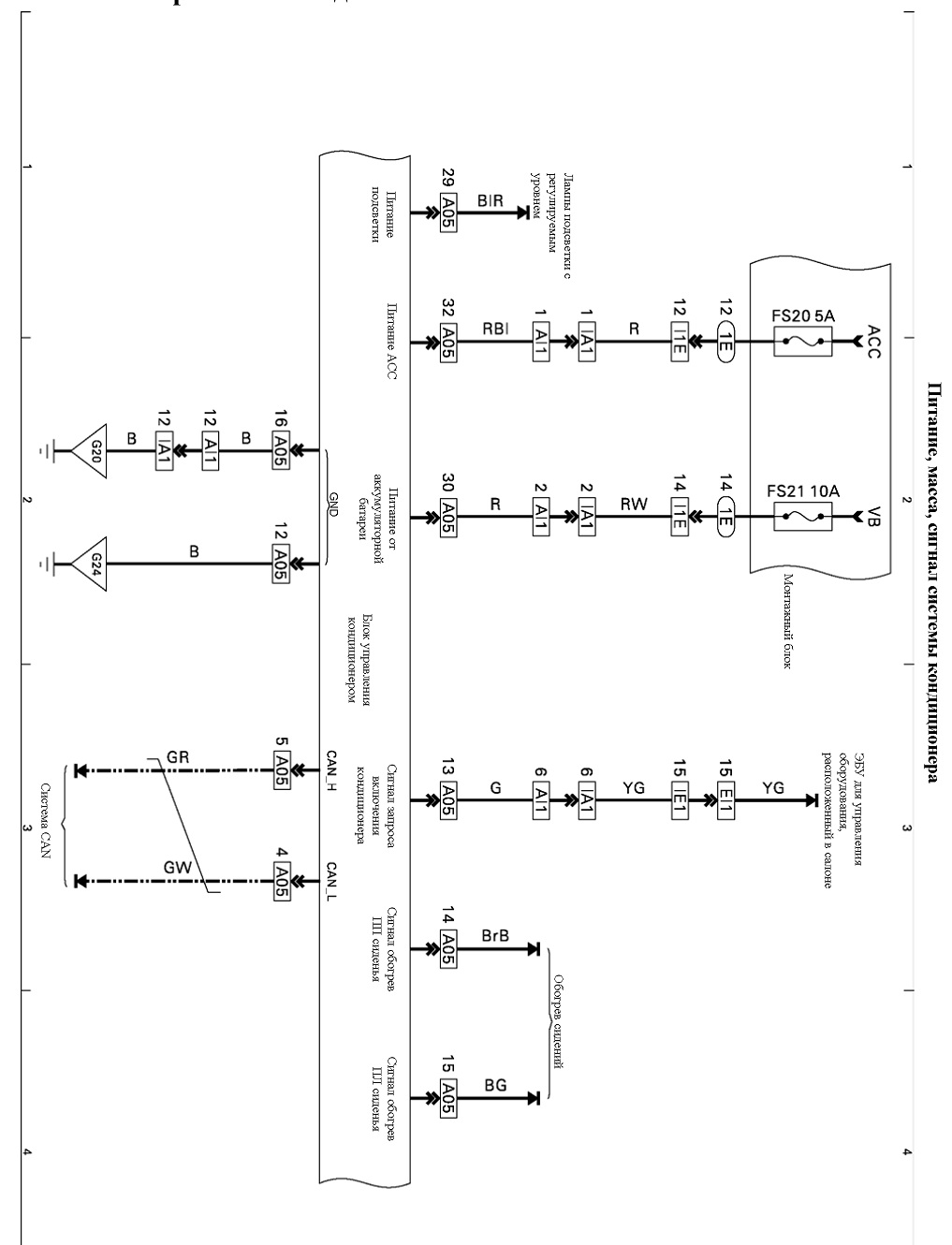

Номер вывода

Цвет

Назначение

Номер вывода

Цвет

Назначение

1

Красн.- черн.

Масса

17

Син.

Выход привода рециркуляции

2

Роз.

Сигнал датчика солнечной радиации

18

Кор.

Выход привода притока наружного воздуха

3

Черн.

Масса

19

Оранж.

Выход моторедуктора смешивания воздушных потоков, теплый воздух

4

Зел.-бел.

CAN_Н

20

Фиол.

Выход моторедуктора смешивания воздушных потоков, холодный воздух

5

Зел.-красн.

CAN_В

21

Сер.

Выход моторедуктора заслонки выбора режима, направления воздушного потока через боковые и центральные сопла

6

—

—

22

Сер.-зел.

Выход моторедуктора заслонки выбора режима, направления воздушного потока на лобовое стекло

7

Син.-бел.

Вход сигнала обратной связи положения привода выбора режима

23

—

—

8

Син.-черн.

Вход сигнала обратной связи положения привода заслонки смешивания воздушных потоков

24

Желт.-черн.

Масса

9

Сер.-желт.

Вход сигнала датчика температуры воздуха в салоне

25

Бел.

Выход сигнала обогревателя заднего стекла

10

Красн.- желт.

Вход сигнала датчика температуры наружного воздуха

26

Красн.-бел.

Источник опорного напряжения 5 В

11

Желт.

Вход сигнала датчика температуры испарителя

27

Желт.-зел.

Вход сигнала управления частотой вращения вентилятора климатической установки

12

Черн.

Масса

28

Бел.-черн.

Вход сигнала обратной связи по напряжению управления частотой вращения вентилятора климатической установки

13

Зел.

Выход сигнала запроса на включение кондиционера

29

Син.-красн.

Питание подсветки

14

Кор.-черн.

Выход сигнала обогрева переднего правого сиденья

30

Красн.

Питание от аккумуляторной батареи

15

Черн.-зел.

Выход сигнала обогрева переднего левого сиденья

31

—

—

16

Черн.

Масса

32

Красн.-син.

Питание в режиме ACC

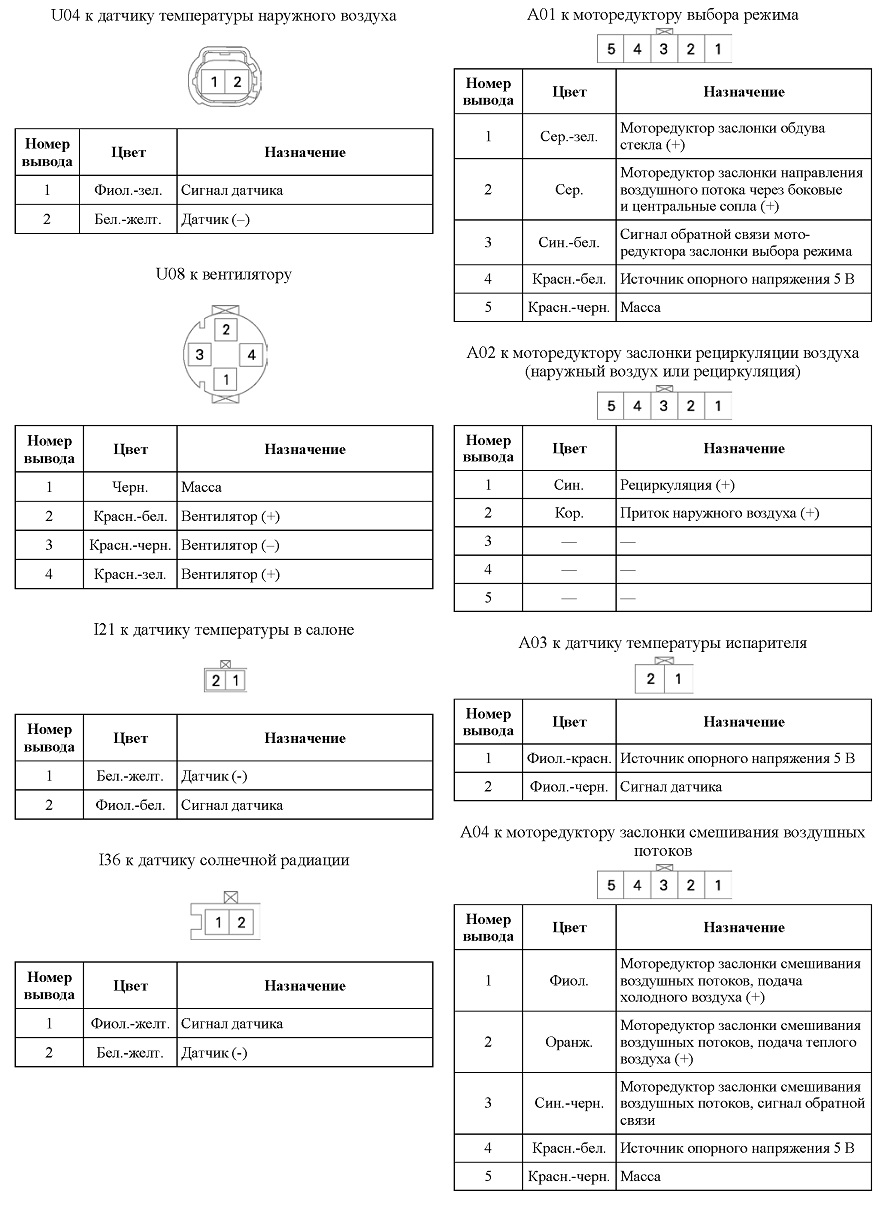

Номер вывода

Цвет

Назначение

1

Син.

Вентилятор (-)

2

Черн.

Масса

3

Бел.-черн.

Сигнал обратной связи вентилятора

4

Желт.-зел.

Управление частотой вращения вентилятора

Номер вывода

Цвет

Назначение

1

Красн.

Вентилятор

2

Син.

Вентилятор (-)

Номер вывода

Цвет

Назначение

Номер вывода

Цвет

Назначение

1

Сз.-бел.

Управление катушкой зажигания 3-го цилиндра

29

—

—

2

Черн.

Масса питания

30

Зел.

Сигнал высокого уровня напряжения ДПКВ

3

Черн.

Масса питания

31

—

—

4

Сз.-красн.

Управление катушкой зажигания 1-го цилиндра

32

—

—

5

Красн.- зел.

Питание главного реле

33

Сер.- красн.

Сигнал торможения

6

Оранж.- черн.

Управление форсункой 1-го цилиндра

34

—

—

7

Роз.-желт.

Управление форсункой 3-го цилиндра

35

—

—

8

Желт.- красн.

Управление форсункой 2-го цилиндра

36

Бел.

Высокий уровень сигнала ДД

9

Сер.- желт.

Управление реле насоса

37

Черн.

Низкий уровень сигнала ДД

10

Сер.-син.

Управление компрессором кондиционера

38

Бел.-черн.

CAN_В

11

Син.

Сигнал низкого уровня напряжения ДПКВ

39

Бел.

CAN_Н

12

—

—

40

Зел.

Сигнал выключателя среднего напряжения

13

—

—

41

Красн.- желт.

Сигнал ДПП

14

—

—

42

Сер.

Сигнал ДПП

15

—

—

43

Желт.-бел.

Управление клапаном ИФГ

16

—

—

44

Бел.-черн.

Управление главным реле

17

Сер.- фиол.

Управление высокой частотой вращения вентилятора

45

—

—

18

—

—

46

—

—

19

—

—

47

Оранж.- желт.

Сигнал УДК с нагревателем

20

Фиол.

Двигатель ДЗ (–)

48

Зел.- оранж.

Сигнал ДДК с нагревателем

21

Желт.

Двигатель ДЗ (+)

49

Желт.- черн.

Сигнал ДТОЖ

22

—

—

50

—

—

23

Зел.-фиол.

Нагрев диагностического датчика кислорода (–)

51

Оранж.- зел.

Датчик скорости транспортного средства

24

Фиол.- бел.

Нагрев управляющего датчика кислорода

52

Син.-зел.

Сигнал ДПДЗ

25

Зел.-желт.

Управление форсункой 4-го цилиндра

53

—

—

26

—

—

54

Роз.

Сигнал ДАД

27

Роз.

Сигнал ДПДЗ

55

—

—

28

—

—

56

—

—

57

—

—

70

Красн.- черн.-

Опорное напряжение 5 В

58

—

—

71

Син.

Сигнал ДТВВ

59

Бел.- черн.

Сигнал датчика ускорения

72

—

—

60

Син.- зел.

Сигнал выключатель усилителя рулевого управления

73

Фиол.- черн.

Сигнальная масса ПДК

61

—

—

74

Бел.

Сигнальная масса

62

Кор.

Управление катушкой зажигания 4-го цилиндра

75

Сер.-зел.

KW2000 связь

63

—

—

76

Бел.-

черн.-

Сигнальная масса

64

Бел.-зел.

Управление КПА

77

Сз.-бел.

Сигнал ДПРВ

65

Сер.- оранж.

Управление низкой частотой вращения вентилятора

78

—

—

66

Красн.- бел.

Опорное напряжение 5 В

79

Красн.- зел.

Сигнал запроса включения кондиционера

67

Красн.

Питание ЭБУ от аккумуляторной батареи

80

—

—

68

Красн.- зел.

Источник питания выключателя зажигания

81

Роз.-зел.

Управление катушкой зажигания 2-го цилиндра

69

Сер бел.-

Выключатель сигнала торможения

Номер вывода

Цвет

Назначение

1

Красн.-фиол.

Компрессор кондиционера (+)
