Киа Карнивал. Снятие головки блока цилиндров дизельных двигателей KJ 2,9

1  Снимите зубчатый ремень привода газораспределительного механизма (см. соответствующую главу).

2  Снимите ТНВД (см. соответствующую главу).

3  Установите специальное приспособление ОК552 111 001, чтобы застопорить шестерни распределительных валов (см. иллюстрацию), и снимите шестерни.

4  Снимите направляющий ролик 5 зубчатого ремня привода газораспределительного механизма (см. иллюстрацию 5.0).

5  Снимите ременный шкив 6 с коленчатого вала (см. иллюстрацию 5.0).

6  Снимите заднюю крышку 7 привода газораспределительного механизма (см. иллюстрацию 5.0).

4.11 Ослабьте эатяжку болта 1 крепления направляющего ролика, а затем добейтесь нужной величины натяжения, вращая регулировочный болт 2

5.3 Установите специальное приспособление ОК562111001, чтобы застопорить шестерни распределительных валов

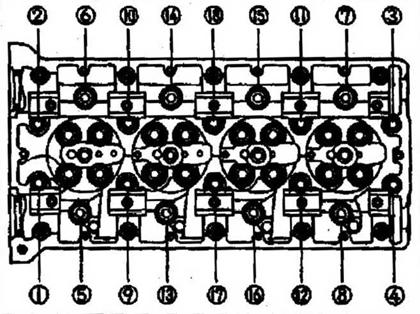

5.12 Вывинтите болты крепления головки блока цилиндров а указанной последовательности

7  Снимите проушину 8 для подъема двигателя (см. иллюстрацию 5.0).

8  Снимите держатели 9 топливных форсунок, а зате м — форсунки 10 (см. иллюстрацию 5.0).

9  Снимите крышку 11 головки блока цилиндров, затем извлеките ось коромысел 12 (см. иллюстрацию 5.0).

10  Поочередно снимите крышки 13 подшипников распределительного вала (см. иллюстрацию 5.0), предварительно промаркировав их, чтобы не перепутать при установке.

11  Снимите распределительные валы 14 (см. иллюстрацию 5.0).

12  Вывинтите болты крепления головки блока цилиндров в последовательности, указанной на иллюстрации, и снимите головку блока цилиндров.
