Киа Карнивал. Снятие и установка масляного поддона. Снятие и установка масляного насоса двигателя К5

Снятие и установка масляного поддона

1 — Отсоедините клемму провода «массы» (-) от отрицательного полюса аккумулятора.

2 — Слейте моторное масло в подходящий контейнер.

3 — Снимите выпускной коллектор (см. соответствующую главу).

4 — Вывинтите болты крепления и снимите масляный поддон. Установка

Внимание! Если будет устанавливаться прежний масляный поддон, то тщательно очистите контактные поверхности блока цилиндров и поддона. Если для крепления поддона будут использоваться прежние болты, то перед ввинчиванием очисти те резьбу болтов от остатков прежнего герметика.

5 — Нанесите слой герметика по периметру масляного поддона (см. иллюстрацию).

6 — Установите масляный поддон на его посадочное место, выждав 5 минут после нанесения герметика.

7 — Затяните болты крепления масляного поддона с усилием 26,5 Нм.

8 — Установите выпускной коллектор на его посадочное место (см. соответствующую главу).

9 — Залейте свежее моторное масло, рекомендованное производителем, — API SG или API SH: SAE 7.5W-30 или 10W-30.

10 — Подсоедините провод «массы» (-) к отрицательному полюсу аккумулятора.

11 — Запустите двигатель и убедитесь в отсутствии мест утечек.

12 — Проверьте уровень моторного масла, при необходимости, пополните его объем.

Снятие и установка масляного насоса

Снятие

1 — Снимите зубчатый ремень привода газораспределительного механизма (см. соответствующую главу).

2 — Вывинтите четырнадцать болтов крепления и снимите масляный насос вместе с прокладкой (см. иллюстрацию).

3 — Извлеките сальник масляного насоса, аккуратно поддев его отверткой, обмотанной ветошью.

Установка

Смажьте новый сальник и корпус масляного насоса небольшим количеством свежего моторного масла,

4 — Установите рукой новый сальник масляного насоса.

5- Запрессуйте сальник в корпус масляного насоса до его полной посадки (см. иллюстрацию).

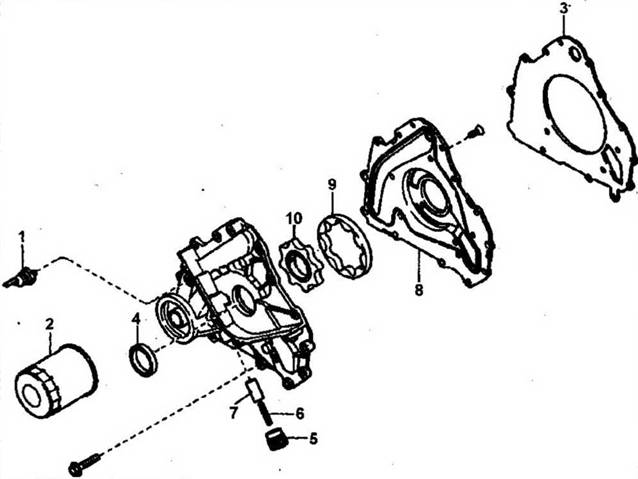

9.0 Масляный насос

1 — датчик давления масла

2 — масляный фильтр

3 — прокладка масляного насоса

4 — сальник масляного насоса

5 — колпачок редукционного клапана

6 — пружина редукционного клапана

7 — плунжер редукционного клапана

8 — крышка масляного насоса

9 — наружный ротор

10-внутренний ротор

6 — Установите новую прокладку масляного насоса.

7 — Установите масляный насос на его посадочное место. Затяните болты крепления насоса с усилием 6,9-9,8 Нм.

8 — Установите зубчатый ремень привода газораспределительного механизма (см. соответствующую главу).
