Киа Карнивал. Блок цилиндров и его компоненты двигателя К5





См. иллюстрацию 6.0.

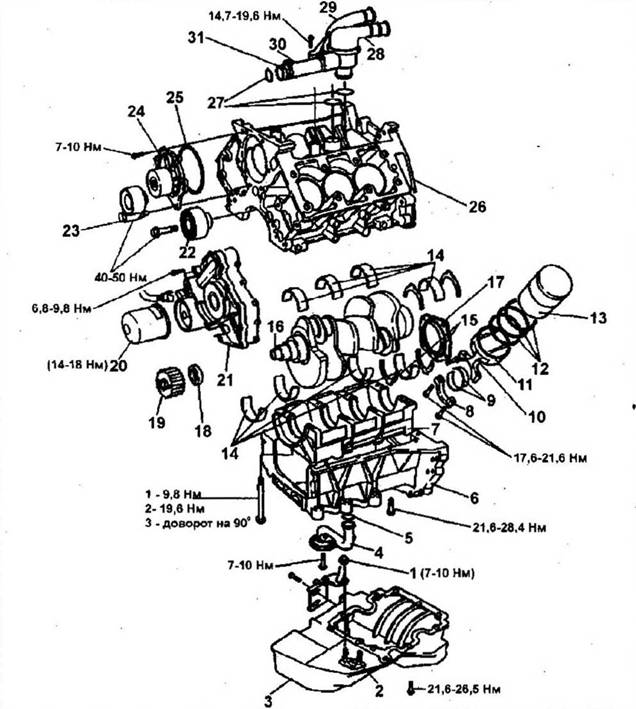

6.0 Блок цилиндров и его компоненты

1- направляющая трубка измерительного щупа

2- уплотнительная прокладка измерительного щупа

3- масляный поддон

4 — маслозаборник

5- уплотнительное кольцо крутого сечения

6 — картер блока цилиндров

7- нижняя крышка коренных подшипников коленчатого вала

8- крышка шатунного подшипника

9- вкладыш шатунного подшипника 10 —

10 — шатун

11- поршень

12- поршневое кольцо

13- цилиндр

14- вкладыш коренного подшипника коленчатого вала

15- держатель сальника коленчатого вала

16- коленчатый вал

17- задний сальник коленчатого вала

18 — передний сальник коленчатого вала

19 — ведущая шестерня газораспределительного механизме на коленчатом валу

20- масляный фильтр

21 — масляный насос

22- направляющий ролик зубчатого ремня привода газораспределительного механизма

23 — автоматический натяжитель зубчатого ремня привода газораспределительного механизма

24 — водяной наспг

25 — прокладка

26 — блок цилиндров

27 — уплотнительное кольцо круглою сечения

28 — корпус термостата

29 — отводящий патрубок на корпусе термостата

30 — подающий патрубок на корпусе термостата

31 — держатель
