КАЗ-608. СИСТЕМА ЗАЖИГАНИЯ (УСТРОЙСТВО)
Система зажигания автомобиля КАЗ-608 состоит из катушки зажигания Б13,
распределителя Р4-В, свечей зажигания А15Б или А13Б (в зависимости от
климатических условий работы автомобиля), двух выключателей зажигания
ВК21-Е и проводов низкого и высокого напряжения.
Схема системы зажигания показана на рис. 153. В конце такта сжатия в
определенном цилиндре двигателя контакты прерывателя 5 размыкают цепь
первичной обмотки 13 катушки зажигания. При этом во вторичной обмотке 6
индуктируется э. д. с. высокого напряжения, которая прикладывается к
ротору 15 распределителя. В момент размыкания контактов ротор находится
против бокового электрода крышки, соединенного со свечой зажигания того
цилиндра, в котором сжата рабочая смесь. При этом э. д. с. высокого
напряжения пробивает зазор между электродами свечи зажигания и
возникающая между ними искра воспламеняет рабочую смесь.
Для обеспечения надежного воспламенения рабочей
смеси при пуске двигателя стартером, когда напряжение батарей резко
снижается вследствие потребления стартером большого тока, добавочное
сопротивление 14, включенное последовательно в цепь первичной обмотки 13
катушки зажигания, закорачивается контактами о и с тягового реле при
крайнем правом (нефиксированном) положении ключа выключателя зажигания
17 (или 19).

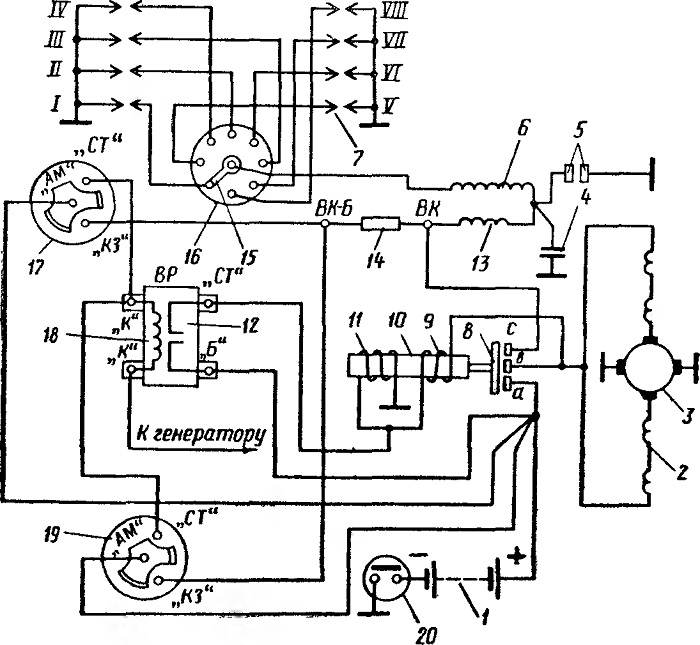

Рис. 153. Схема системы зажигания и системы
пуска двигателя автомобиля-тягача КАЗ-608:
1 — аккумуляторная батарея; 2 — обметка возбуждения стартера; 3 — якорь
стартера; 4 — конденсатор; 5 — прерыватель; 6—вторичная обмотка катушки
зажигания; 7 —свеча зажигания; 8 — диск тягового реле стартера; 9 —
втягивающая обмотка тягового реле включателя стартера; 10 — якорь
тягового реле включателя стартера; 11 — удерживающая обмотка тягового
реле; 12 — контакты вспомогательного реле включения стартера; 13 —
первичная обмотка катушки зажигания; 14 — добавочное сопротивление
катушки зажигания; 15 —ротор распределителя; 16 —крышка распределителя;
17 и 19 — выключатели зажигания; 18 — обмотка вспомогательного реле
включения стартера; 20 — выключатель батареи
